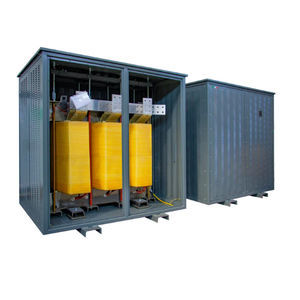

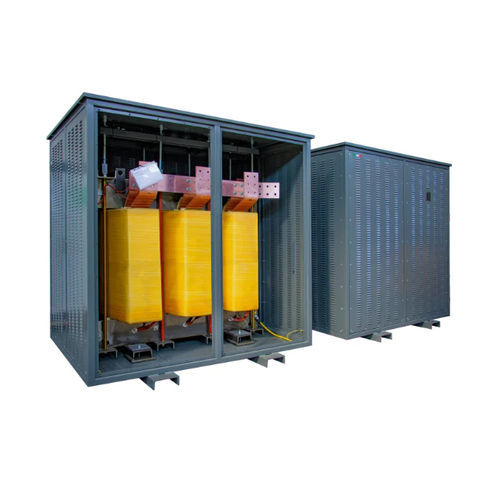

Transformateur d'isolement DYN11 K13 CU IP21

secpour service intérieurIEC

Description
Transformateur d'isolement BT destiné à la distribution basse tension et à l'isolation galvanique entre circuits primaire et secondaire. Modèle DYN11 K13 CU IP21 disponible en plusieurs puissances (kVA).

Caractéristiques techniques (résumé)
Fréquence : 50 Hz
Facteur K : 13
Tension d'entrée : 400 V
Tension de sortie : 400 V
Connexion primaire : Triangle
Connexion secondaire : Étoile + N
Groupe vectoriel : Dyn11
Matériau du noyau : acier magnétique M270
Matériau des enroulements : cuivre
Écran électrostatique : entre primaire et secondaire, relié à la terre
Température ambiante maximale : 40 °C
Classe d'isolation : H
Niveau d'isolation : 3
Élévation de température : 125 °C
Altitude maximale d'installation : 1000 m
Classe environnementale - climatique - incendie : E1 - C1 - F0
Installation : Interne
Degré de protection : IP21
Normes de référence : EN 60076 / IEC 61558 (le cas échéant)

Variantes disponibles (Code | Puissance kVA | Courant d'appel A | Pertes à vide W | Pertes charges W | Vcc %)
DYN11 K13 CU IP21 8 | 8 | 40 | 150 | 280 | 3.5
DYN11 K13 CU IP21 10 | 10 | 40 | 170 | 340 | 3.5
DYN11 K13 CU IP21 12 | 12 | 40 | 180 | 420 | 3.5
DYN11 K13 CU IP21 15 | 15 | 37.5 | 210 | 460 | 3.5
DYN11 K13 CU IP21 20 | 20 | 37.5 | 240 | 550 | 3.5
DYN11 K13 CU IP21 25 | 25 | 31.25 | 270 | 640 | 3.5
DYN11 K13 CU IP21 30 | 30 | 25 | 340 | 680 | 4
DYN11 K13 CU IP21 40 | 40 | 23 | 400 | 760 | 4
DYN11 K13 CU IP21 50 | 50 | 21 | 460 | 860 | 4
DYN11 K13 CU IP21 63 | 63 | 19 | 530 | 1000 | 4
DYN11 K13 CU IP21 70 | 70 | 18 | 570 | 1080 | 4
DYN11 K13 CU IP21 80 | 80 | 17 | 610 | 1150 | 4
DYN11 K13 CU IP21 90 | 90 | 17 | 650 | 1240 | 4
DYN11 K13 CU IP21 100 | 100 | 16 | 700 | 1350 | 4
DYN11 K13 CU IP21 110 | 110 | 15 | 750 | 1470 | 4
DYN11 K13 CU IP21 125 | 125 | 14 | 820 | 1620 | 4
DYN11 K13 CU IP21 140 | 140 | 14 | 880 | 1770 | 4
DYN11 K13 CU IP21 160 | 160 | 13 | 940 | 1920 | 4
DYN11 K13 CU IP21 180 | 180 | 13 | 1010 | 2110 | 4
DYN11 K13 CU IP21 200 | 200 | 12 | 1080 | 2290 | 4
DYN11 K13 CU IP21 225 | 225 | 12 | 1160 | 2520 | 4
DYN11 K13 CU IP21 250 | 250 | 11 | 1250 | 2760 | 4
DYN11 K13 CU IP21 280 | 280 | 11 | 1340 | 3010 | 4
DYN11 K13 CU IP21 315 | 315 | 10 | 1460 | 3370 | 4
DYN11 K13 CU IP21 350 | 350 | 10 | 1570 | 3710 | 4
DYN11 K13 CU IP21 400 | 400 | 9 | 1670 | 4040 | 4
DYN11 K13 CU IP21 500 | 500 | 8 | 1930 | 4880 | 4
DYN11 K13 CU IP21 630 | 630 | 8 | 2250 | 5910 | 4
DYN11 K13 CU IP21 800 | 800 | 7 | 2580 | 7000 | 4.5

Caractéristiques / spécifications techniques

• Fréquence : 50 Hz
• Facteur K : 13
• Tension d'entrée : 400 V
• Tension de sortie : 400 V
• Connexions : primaire en triangle, secondaire en étoile + N
• Groupe vectoriel : Dyn11
• Noyau : acier magnétique M270
• Enroulements : cuivre
• Écran électrostatique : primaire et secondaire reliés à la terre
• Température ambiante maximale : 40 °C
• Classe d'isolation / thermique : H
• Niveau d'isolation : 3
• Élévation de température : 125
• Altitude maximale d'installation : 1000 m
• Classe environnementale : E1 - C1 - F0
• Installation : Interne
• Degré de protection : IP21
• Normes : EN 60076 / IEC 61558 (le cas échéant)
