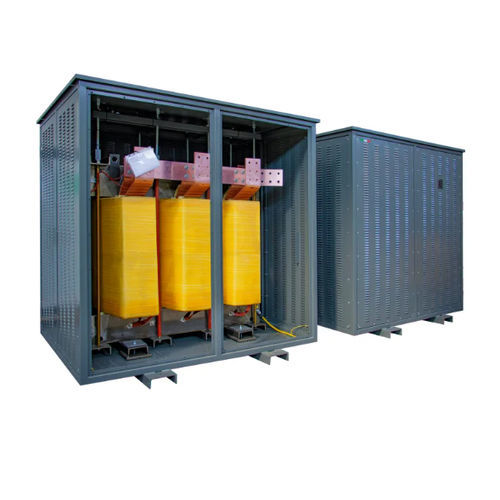

Transformateur d'isolement DZN0 K4 CU IP21

pour service intérieurIECà facteur K

Présentation
Transformateur d'isolement basse tension destiné aux installations intérieures. Groupe vectoriel Dzn0, facteur K 4, enroulements en cuivre, écran électrostatique mis à la terre entre primaire et secondaire, degré de protection IP21.

Caractéristiques techniques (tableau récapitulatif)
Fréquence | 50 Hz
Facteur K | 4
Tension d'entrée | 400 V
Tension de sortie | 400 V
Connexion primaire | Triangle
Connexion secondaire | Zig-zag
Groupe vectoriel | Dzn0
Matériau du noyau | Acier magnétique M270
Matériau des enroulements | Cuivre
Écran électrostatique | Entre primaire et secondaire, relié à la terre
Température ambiante maxi (°C) | 40
Classe d'isolation | H
Niveau d'isolation | 3
Classe thermique | H
Élévation de température (°C) | 125
Altitude maxi (m) | 1000
Classe environnementale - climatique - incendie | E1 - C1 - F0
Installation | Intérieure
Degré de protection | IP21
Normes de référence | EN 60076 / IEC 61558 (le cas échéant)

Variantes produit (tableau)
Code | Puissance (kVA) | Courant d'appel | Pertes à vide (W) | Pertes en charge (W) | Vcc %
DZN0 K4 CU IP21 10 | 10 | 34 | 160 | 460 | 3.5
DZN0 K4 CU IP21 12 | 12 | 34 | 180 | 560 | 3.5
DZN0 K4 CU IP21 15 | 15 | 34 | 190 | 710 | 3.5
DZN0 K4 CU IP21 20 | 20 | 32 | 225 | 770 | 3.5
DZN0 K4 CU IP21 25 | 25 | 32 | 260 | 920 | 3.5
DZN0 K4 CU IP21 30 | 30 | 27 | 290 | 1070 | 3.5
DZN0 K4 CU IP21 40 | 40 | 21 | 330 | 1120 | 4
DZN0 K4 CU IP21 50 | 50 | 19 | 360 | 1280 | 4
DZN0 K4 CU IP21 63 | 63 | 16 | 410 | 1480 | 4
DZN0 K4 CU IP21 80 | 80 | 15 | 470 | 1750 | 4
DZN0 K4 CU IP21 90 | 90 | 14 | 510 | 1910 | 4
DZN0 K4 CU IP21 100 | 100 | 13 | 540 | 2070 | 4
DZN0 K4 CU IP21 110 | 110 | 12 | 580 | 2220 | 4
DZN0 K4 CU IP21 125 | 125 | 12 | 630 | 2460 | 4
DZN0 K4 CU IP21 140 | 140 | 11 | 680 | 2690 | 4
DZN0 K4 CU IP21 160 | 160 | 10 | 740 | 3000 | 4
DZN0 K4 CU IP21 180 | 180 | 10 | 810 | 3300 | 4
DZN0 K4 CU IP21 200 | 200 | 9 | 870 | 3610 | 4
DZN0 K4 CU IP21 225 | 225 | 9 | 940 | 3980 | 4
DZN0 K4 CU IP21 250 | 250 | 8 | 1020 | 4360 | 4
DZN0 K4 CU IP21 280 | 280 | 8 | 1100 | 4800 | 4
DZN0 K4 CU IP21 315 | 315 | 7 | 1200 | 5310 | 4
DZN0 K4 CU IP21 350 | 350 | 7 | 1290 | 5810 | 4
DZN0 K4 CU IP21 400 | 400 | 6 | 1410 | 6510 | 4
DZN0 K4 CU IP21 450 | 450 | 6 | 1520 | 7210 | 4
DZN0 K4 CU IP21 500 | 500 | 6 | 1620 | 7880 | 4
DZN0 K4 CU IP21 630 | 630 | 5 | 1840 | 9570 | 4

Caractéristiques techniques

• Fréquence : 50 Hz
• Facteur K : 4
• Tension primaire / secondaire : 400 V / 400 V
• Connexion primaire : Triangle
• Connexion secondaire : Zig-zag
• Groupe vectoriel : Dzn0
• Matériau noyau : Acier magnétique M270
• Matériau enroulements : Cuivre
• Écran électrostatique : Entre primaire et secondaire, relié à la terre
• Température ambiante maxi : 40 °C
• Classe d'isolation : H
• Niveau d'isolation : 3
• Classe thermique : H
• Élévation de température : 125 °C
• Altitude maximale d'installation : 1000 m
• Classe environnementale / climatique / incendie : E1 - C1 - F0
• Installation : Intérieure
• Degré de protection : IP21
• Normes : EN 60076 / IEC 61558 (le cas échéant)
