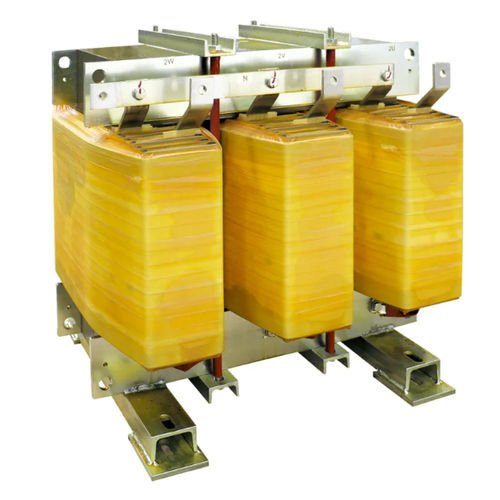

Transformateur d'isolement DZN0 K13 AL IP00

secpour service intérieurIEC

Présentation
Transformateur d'isolement basse tension destiné aux installations industrielles. Le modèle DZN0 K13 AL IP00 est équipé d'un primaire en triangle et d'un secondaire en zig-zag (groupe vectoriel Dzn0), d'enroulements en aluminium et d'une écran électrostatique entre primaire et secondaire relié à la terre. Conçu pour une installation intérieure (IP00).

Caractéristiques techniques (résumé)
Fréquence : 50 Hz
Facteur K : 13
Tension d'entrée : 400 V
Tension de sortie : 400 V
Connexion enroulement primaire : Triangle
Connexion enroulement secondaire : Zig-zag
Groupe vectoriel : Dzn0
Matériau du noyau : Acier magnétique M270
Matériau des enroulements : Aluminium
Écran électrostatique : Entre primaire et secondaire, relié à la terre
Température ambiante max. : 40 °C
Classe d'isolation : H
Niveau d'isolation : 3
Classe thermique : H
Surchauffe : 125 °C
Altitude max. : 1000 m
Classe environnementale - climatique - incendie : E1 - C1 - F0
Installation : Interne
Degré de protection : IP00
Normes de référence : EN 60076 / IEC 61558 (le cas échéant)

Table des variantes (Code | Puissance kVA | Courant d'appel A | Pertes à vide W | Pertes dépendantes W | Vcc %)
DZN0 K13 AL IP00 30 | 30 | 26 | 375 | 900 | 4
DZN0 K13 AL IP00 40 | 40 | 16 | 440 | 1070 | 4
DZN0 K13 AL IP00 50 | 50 | 16 | 480 | 1160 | 4
DZN0 K13 AL IP00 63 | 63 | 16 | 670 | 1230 | 4
DZN0 K13 AL IP00 70 | 70 | 16 | 730 | 1290 | 4
DZN0 K13 AL IP00 80 | 80 | 16 | 790 | 1410 | 4
DZN0 K13 AL IP00 90 | 90 | 13 | 830 | 1480 | 4
DZN0 K13 AL IP00 100 | 100 | 13 | 930 | 1630 | 4
DZN0 K13 AL IP00 110 | 110 | 13 | 980 | 1750 | 4
DZN0 K13 AL IP00 125 | 125 | 13 | 1030 | 2000 | 4
DZN0 K13 AL IP00 140 | 140 | 12 | 1180 | 2110 | 4
DZN0 K13 AL IP00 160 | 160 | 12 | 1280 | 2260 | 4
DZN0 K13 AL IP00 180 | 180 | 12 | 1380 | 2440 | 4
DZN0 K13 AL IP00 200 | 200 | 11 | 1530 | 2580 | 4
DZN0 K13 AL IP00 225 | 225 | 11 | 1570 | 2790 | 4
DZN0 K13 AL IP00 250 | 250 | 11 | 1730 | 3040 | 4
DZN0 K13 AL IP00 280 | 280 | 11 | 1850 | 3390 | 4
DZN0 K13 AL IP00 315 | 315 | 10 | 2020 | 3840 | 4
DZN0 K13 AL IP00 350 | 350 | 10 | 2240 | 4350 | 4
DZN0 K13 AL IP00 400 | 400 | 9 | 2400 | 4830 | 4
DZN0 K13 AL IP00 500 | 500 | 8 | 2970 | 5600 | 4
DZN0 K13 AL IP00 630 | 630 | 7 | 3200 | 6590 | 4
DZN0 K13 AL IP00 800 | 800 | 7 | 4320 | 7660 | 4.5
DZN0 K13 AL IP00 1000 | 1000 | 7 | 5280 | 9000 | 4.5
DZN0 K13 AL IP00 1250 | 1250 | 6 | 6600 | 11100 | 5
DZN0 K13 AL IP00 1600 | 1600 | 5 | 8100 | 13100 | 5

Caractéristiques / spécifications techniques

• Fréquence : 50 Hz
• Facteur K : 13
• Tension d'entrée : 400 V
• Tension de sortie : 400 V
• Connexion primaire : Triangle
• Connexion secondaire : Zig-zag
• Groupe vectoriel : Dzn0
• Matériau du noyau : Acier magnétique M270
• Matériau de l'enroulement : Aluminium
• Écran électrostatique : entre primaire et secondaire relié à la terre
• Température ambiante max. : 40 °C
• Classe d'isolation : H
• Niveau d'isolation : 3
• Classe thermique : H
• Surchauffe : 125 °C
• Altitude max. : 1000 m
• Classe environnementale : E1 - C1 - F0
• Installation : Interne
• Degré de protection : IP00
• Normes : EN 60076 / IEC 61558 (le cas échéant)
