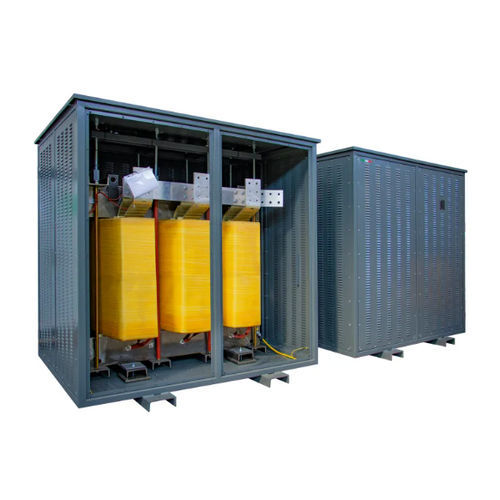

Transformateur d'isolement DYN11 K4 AL IP21

pour service intérieurIECà facteur K

Présentation
Ortea Next DYN11 K4 AL IP21 est un transformateur d'isolement basse tension destiné aux installations électriques internes industrielles. Il assure l'isolation galvanique avec un facteur K = 4 adapté aux charges non linéaires et un degré de protection IP21 pour locaux intérieurs.

Résumé
Fréquence: 50 Hz
Facteur K: 4
Tension d'entrée: 400 V
Tension de sortie: 400 V
Connexion primaire: Triangle
Connexion secondaire: Étoile + N
Groupe vectoriel: Dyn11
Matériau du noyau: M270 acier magnétique
Matériau des enroulements: Aluminium
Schéma électrostatique: Entre primaire et secondaire, relié à la terre
Température ambiante max: 40 °C
Classe d'isolation: H
Niveau d'isolation: 3
Classe thermique: H
Surchauffe: 125 °C
Altitude max: 1000 m
Classe environnementale - climatique - incendie: E1 - C1 - F0
Installation: Interne
Degré de protection: IP21
Normes de référence: EN 60076 / IEC 61558 (le cas échéant)

Table des variantes principales (Code | Puissance (kVA) | Courant d'appel (A) | Pertes à vide (W) | Pertes dépendantes (W) | Vcc %)
DYN11 K4 AL IP21 40 | 40 | 18 | 350 | 1250 | 4
DYN11 K4 AL IP21 50 | 50 | 12 | 410 | 1480 | 4
DYN11 K4 AL IP21 63 | 63 | 12 | 450 | 1550 | 4
DYN11 K4 AL IP21 80 | 80 | 12 | 630 | 1700 | 4
DYN11 K4 AL IP21 90 | 90 | 12 | 680 | 1800 | 4
DYN11 K4 AL IP21 100 | 100 | 12 | 740 | 1900 | 4
DYN11 K4 AL IP21 110 | 110 | 10 | 780 | 2000 | 4
DYN11 K4 AL IP21 125 | 125 | 10 | 870 | 2250 | 4
DYN11 K4 AL IP21 140 | 140 | 10 | 920 | 2450 | 4
DYN11 K4 AL IP21 160 | 160 | 10 | 960 | 2800 | 4
DYN11 K4 AL IP21 180 | 180 | 9 | 1100 | 2950 | 4
DYN11 K4 AL IP21 200 | 200 | 9 | 1200 | 3150 | 4
DYN11 K4 AL IP21 225 | 225 | 9 | 1290 | 3350 | 4
DYN11 K4 AL IP21 250 | 250 | 8 | 1430 | 3600 | 4
DYN11 K4 AL IP21 280 | 280 | 8 | 1470 | 3900 | 4
DYN11 K4 AL IP21 315 | 315 | 8 | 1620 | 4250 | 4
DYN11 K4 AL IP21 350 | 350 | 8 | 1730 | 4600 | 4
DYN11 K4 AL IP21 400 | 400 | 7 | 1890 | 5450 | 4
DYN11 K4 AL IP21 450 | 450 | 7 | 2100 | 6100 | 4
DYN11 K4 AL IP21 500 | 500 | 7 | 2250 | 6750 | 4
DYN11 K4 AL IP21 630 | 630 | 6 | 2780 | 7850 | 4
DYN11 K4 AL IP21 800 | 800 | 5 | 3000 | 9200 | 4
DYN11 K4 AL IP21 1000 | 1000 | 5 | 4050 | 10700 | 4.5
DYN11 K4 AL IP21 1250 | 1250 | 5 | 4950 | 12700 | 4.5
DYN11 K4 AL IP21 1600 | 1600 | 4 | 6200 | 15300 | 5
DYN11 K4 AL IP21 2000 | 2000 | 4 | 7600 | 18100 | 5

Caractéristiques / spécifications techniques

• Fréquence: 50 Hz
• Facteur K: 4
• Tension primaire: 400 V
• Tension secondaire: 400 V
• Connexion primaire: Triangle
• Connexion secondaire: Étoile + N
• Groupe vectoriel: Dyn11
• Noyau: M270 acier magnétique
• Enroulements: Aluminium
• Schéma électrostatique: Entre primaire et secondaire, relié à la terre
• Température ambiante max: 40 °C
• Classe d'isolation: H
• Niveau d'isolation: 3
• Classe thermique: H
• Surchauffe: 125 °C
• Altitude max: 1000 m
• Classe environnementale: E1 - C1 - F0
• Installation: Interne
• Degré de protection: IP21
• Normes: EN 60076 / IEC 61558 (le cas échéant)
