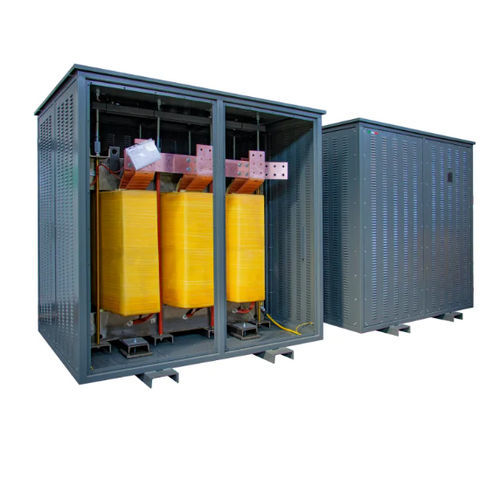

Transformateur d'isolement DZN0 K13 CU IP21

pour service intérieurIECà facteur K

Description
Transformateur d'isolement BT assurant la séparation galvanique entre primaire et secondaire. Conçu pour charges non linéaires (Facteur K 13). Groupe vectoriel Dzn0, enroulements en cuivre sur noyau M270 acier magnétique. Installation intérieure, degré de protection IP21.

Caractéristiques techniques

• Fréquence : 50 Hz
• Facteur K : 13
• Tension d'entrée : 400 V
• Tension de sortie : 400 V
• Connexion primaire : Triangle
• Connexion secondaire : Zig-zag
• Groupe vectoriel : Dzn0
• Matériau du noyau : M270 acier magnétique
• Matériau de l'enroulement : Cuivre
• Écran électrostatique : Entre primaire et secondaire, relié à la terre
• Température ambiante max : 40 °C
• Classe d'isolation : H
• Niveau d'isolation : 3
• Classe thermique : H
• Surchauffe : 125 °C
• Altitude max : 1000 m
• Classe environnementale - climatique - incendie : E1 - C1 - F0
• Installation : Interne
• Degré de protection : IP21
• Normes de référence : EN 60076 / IEC 61558 (le cas échéant)

Variantes disponibles (Code - Puissance kVA - Courant d'appel A - Pertes à vide W - Pertes charge W - Vcc %)

• DZN0 K13 CU IP21 8 - 8 - 40 - 160 - 290 - 3.5
• DZN0 K13 CU IP21 10 - 10 - 40 - 180 - 360 - 3.5
• DZN0 K13 CU IP21 12 - 12 - 40 - 190 - 450 - 3.5
• DZN0 K13 CU IP21 15 - 15 - 40 - 225 - 490 - 3.5
• DZN0 K13 CU IP21 20 - 20 - 40 - 260 - 590 - 3.5
• DZN0 K13 CU IP21 25 - 25 - 32 - 290 - 680 - 3.5
• DZN0 K13 CU IP21 30 - 30 - 26 - 330 - 720 - 4
• DZN0 K13 CU IP21 40 - 40 - 24 - 360 - 820 - 4
• DZN0 K13 CU IP21 50 - 50 - 20 - 410 - 950 - 4
• DZN0 K13 CU IP21 63 - 63 - 19 - 470 - 1120 - 4
• DZN0 K13 CU IP21 70 - 70 - 18 - 510 - 1220 - 4
• DZN0 K13 CU IP21 80 - 80 - 16 - 540 - 1320 - 4
• DZN0 K13 CU IP21 90 - 90 - 15 - 580 - 1420 - 4
• DZN0 K13 CU IP21 100 - 100 - 15 - 630 - 1570 - 4
• DZN0 K13 CU IP21 110 - 110 - 14 - 680 - 1720 - 4
• DZN0 K13 CU IP21 125 - 125 - 13 - 740 - 1920 - 4
• DZN0 K13 CU IP21 140 - 140 - 13 - 810 - 2110 - 4
• DZN0 K13 CU IP21 160 - 160 - 11 - 870 - 2310 - 4
• DZN0 K13 CU IP21 180 - 180 - 11 - 940 - 2550 - 4
• DZN0 K13 CU IP21 200 - 200 - 10 - 1020 - 2790 - 4
• DZN0 K13 CU IP21 225 - 225 - 10 - 1100 - 3070 - 4
• DZN0 K13 CU IP21 250 - 250 - 9 - 1200 - 3400 - 4
• DZN0 K13 CU IP21 280 - 280 - 9 - 1290 - 3720 - 4
• DZN0 K13 CU IP21 315 - 315 - 8 - 1410 - 4170 - 4
• DZN0 K13 CU IP21 350 - 350 - 8 - 1520 - 4610 - 4
• DZN0 K13 CU IP21 400 - 400 - 8 - 1620 - 5040 - 4
• DZN0 K13 CU IP21 500 - 500 - 6 - 1840 - 6120 - 4

Normes & installation

• Normes de référence : EN 60076 / IEC 61558 (le cas échéant)
• Installation : Interne
• Degré de protection : IP21
• Température ambiante max : 40 °C
• Altitude maximale d'installation : 1000 m
• Classe d'isolation / thermique : H
