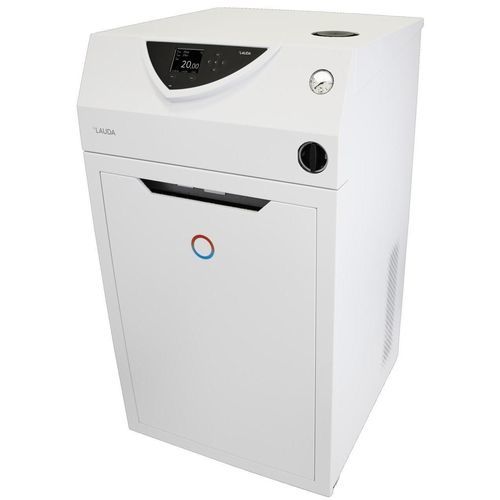

Groupe frigorifique pour l'industrie Variocool VC 10000

mobile

Présentation
Thermostat de process disponible en version refroidie à l'air ou à l'eau (W), équipé de rouleaux fixes orientables. Le design en tour à partir du VC 5000 propose une isolation acoustique et une option d'installation extérieure.

Caractéristiques

• Utilisable avec des fluides de thermorégulation non inflammables (eau, mélange eau/glycol)
• Affichage TFT couleur lisible avec indication simultanée des valeurs réelle et de consigne et profil de température graphique
• Saisie simple via curseur et touches soft
• Puissante pompe de refoulement (débit max. 37 L/min)
• Extensible par modules d'interface (analogique, contact, RS232/485, Profibus, Ethernet-USB)
• Orifice de remplissage en haut et robinet de vidange à l'arrière
• Condenseur refroidi à l'eau
• Régulation entièrement électronique avec action PID
• Interface USB de série et programmateur intégré (max. 150 segments, répartissables en 5 programmes)
• Système SmartCool pour une gestion frigorifique numérique économe en énergie avec automatiques compresseur
• Affichage électronique du niveau et alarme niveau bas ; signalisation d'erreur à distance via contact flottant
• Bypass réglable pour la limitation de pression
• Utilisation de réfrigérants traditionnels (HFC), conforme au règlement (UE) 573/2024 relatif aux gaz à effet de serre fluorés

Espace de travail

• Température de fonctionnement min. : -25 °C
• Température de fonctionnement max. : 80 °C
• Constance de la température : 0.1 ± K

Données techniques (selon DIN 12876)
Plage de température de fonctionnement | -25 ... 80 °C
Plage de température ambiante | 5 ... 40 °C
Constance de la température | 0.1 ± K
Puissance de chauffe max. | 7.5 kW
Puissance absorbée max. | 11.1 kW
Consommation de courant | 16 A
Pression de refoulement max. | 3,2 bar
Débit max. / Pompe | 37 L/min
Raccord entrée/sortie (filetage extérieur) | G 1 1/4"
Réglage de la pression | bypass
Volume de remplissage min. | 48 L
Volume de remplissage max. | 64 L
Filetage raccord refroidissement eau (extérieur) | 3/4 "
Température d'eau recommandée | 15 °C
Débit d'eau de refroidissement | 21.7 L/min
Différence de pression eau min. | 3 bar
Pression max. eau de refroidissement | 10 bar
Dimensions (L x P x H) | 650 x 670 x 1250 mm
Poids | 131 kg
Alimentation | 400 V; 3/N/PE; 50 Hz
Fiche d'alimentation | Câble avec fiche (IEC 60309, 5-pol, CEE, rouge, 16 A)

Capacité frigorifique (50 Hz)
Température | Fluide de régulation | Puissance frigorifique 50 Hz
20 °C | Éthanol | 10 kW
10 °C | Éthanol | 7.6 kW
0 °C | Éthanol | 5.3 kW
-10 °C | Éthanol | 3.5 kW
-20 °C | Éthanol | 2 kW
-25 °C | Éthanol | 1.3 kW

Caractéristiques / spécifications techniques

• Modèle : Variocool VC 10000 W
• Réf. : L000748
• Marque : LAUDA
• Plage de température de fonctionnement : -25 ... 80 °C
• Constance de la température : 0.1 ± K
• Puissance de chauffe max. : 7.5 kW
• Puissance absorbée max. : 11.1 kW
• Consommation de courant : 16 A
• Pression de refoulement max. : 3,2 bar
• Débit pompe max. : 37 L/min
• Raccord entrée/sortie : G 1 1/4"
• Volume de remplissage : 48–64 L
• Filetage raccord refroidissement : 3/4 "
• Température d'eau recommandée : 15 °C
• Débit d'eau de refroidissement : 21.7 L/min
• Différence de pression eau min./max. : 3 bar / 10 bar
• Dimensions (L x P x H) : 650 x 670 x 1250 mm
• Poids : 131 kg
• Alimentation : 400 V; 3/N/PE; 50 Hz
• Fiche : IEC 60309, 5-pol, CEE, rouge, 16 A
• Fonctionne avec des fluides de thermorégulation non inflammables (eau, eau/glycol)
• Interface USB intégrée et programmateur (max. 150 segments, répartissable en 5 programmes)
