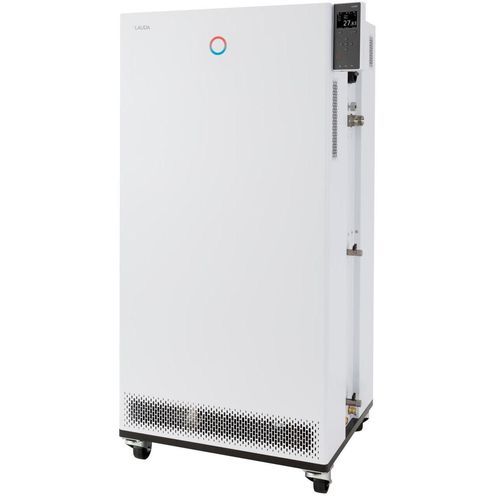

Thermorégulateur avec écran tactile Integral IN 590 XTW

avec afficheur graphique TFTprogrammableavec refroidissement direct

Présentation
Pilotez le thermostat de process Integral IN 590 XTW via l'écran TFT couleur sur l'appareil ou, en option, via une unité de commande tactile intuitive. Conçu pour la thermostatisation dynamique de circuits externes, il combine refroidissement intégré, régulation avancée et interfaces multiples pour applications industrielles.

Caractéristiques principales

• Thermostat de process avec système frigorifique intégré pour la régulation dynamique d'un circuit externe
• Navigation en clair dans les menus ; langues sélectionnables : DE, EN, FR, ES, IT, RU
• Régulateur entièrement électronique avec action PID pour la commande interne et externe
• Pompe LAUDA Variopump (pompe de pression) avec 8 niveaux de débit sélectionnables ou régulation de la pression de refoulement
• Signalisation d'erreur à distance via contact flottant
• Serveur Web intégré pour utilisation via navigateur sur PC, tablette ou smartphone ; transmission sécurisée par authentification et chiffrement
• Très faible volume interne et grand vase d'expansion non thermorégulé (système à couche de fluide froid)
• Condenseur refroidi par eau
• Écran TFT couleur affichant valeurs réelles et de consigne et profil de température graphique
• Saisie par curseur et touches souples ; touche Tmax pour protection contre la surchauffe
• Fonction d'auto-adaptation pour déterminer les paramètres de régulation
• Interfaces USB et Ethernet en standard ; exportation de données sur clé USB
• Possibilité d'ajout de jusqu'à 2 modules d'interface (RS232/485, Profibus, analogique, contact ou EtherCAT)
• Affichage numérique de la pression de pompe
• Système SmartCool pour gestion numérique économe du refroidissement avec commande compresseur marche/arrêt
• Utilise des réfrigérants conventionnels (HFC) conforme au règlement (UE) 573/2024 sur les gaz fluorés
• Gestion des liquides de transfert de chaleur avec propriétés stockées
• Assistant SelfCheck pour le diagnostic système
• Système PowerAdapt pour utilisation maximale de la puissance de chauffe sans surcharge de l'alimentation
• Port pour Pt100 externe intégré ; second Pt100 externe possible via module d'interface
• Programmateur avec 150 segments température/temps, répartissables en 5 programmes
• Bypass intégré et réglable
• Protection niveau bas et protection de surtempérature réglable avec alarme acoustique pour liquides inflammables et non inflammables

Espace de travail

• Température de fonctionnement min. : -90 °C
• Température de fonctionnement max. : 220 °C
• Constance de température : 0.05 ± K

Puissance frigorifique (exemples)
200 °C | Niveau pompe 8 | Huile thermique | 50 Hz : 4,5 kW | 60 Hz : 4,5 kW
100 °C | Niveau pompe 8 | Huile thermique | 50 Hz : 4,5 kW | 60 Hz : 4,5 kW
20 °C | Niveau pompe 8 | Éthanol | 50 Hz : 4,5 kW | 60 Hz : 4,5 kW
10 °C | Niveau pompe 8 | Éthanol | 50 Hz : 4,45 kW | 60 Hz : 4,45 kW
0 °C | Niveau pompe 8 | Éthanol | 50 Hz : 4,4 kW | 60 Hz : 4,4 kW
-20 °C | Niveau pompe 4 | Éthanol | 50 Hz : 4,6 kW | 60 Hz : 4,6 kW
-60 °C | Niveau pompe 4 | Éthanol | 50 Hz : 2,7 kW | 60 Hz : 2,7 kW
-90 °C | Niveau pompe 2 | Éthanol | 50 Hz : 0,2 kW | 60 Hz : 0,2 kW


Caractéristiques / spécifications techniques

• Plage de température de fonctionnement : -90 ... 220 °C
• Plage de température ambiante : 5 ... 40 °C
• Constance de la température : 0.05 ± K
• Puissance de chauffe max. : 8 kW
• Puissance absorbée max. : 11 kW
• Courant : 16 A
• Pression de refoulement max. : 3,1 bar
• Débit pompe max. (pression) : 65 L/min
• Raccord fileté entrée/sortie (extérieur) : M30 x 1,5
• Diamètre tuyau entrée/sortie : 3/4″
• Volume de remplissage min. : 8 L
• Volume de remplissage max. : 28,6 L
• Filetage raccord eau de refroidissement (extérieur) : 3/4″
• Température recommandée de l'eau de refroidissement : 15 °C
• Température eau refroidissement max. : 30 °C
• Débit eau refroidissement : 15,8 L/min
• Différence de pression eau refroidissement min. : 0,8 bar
• Pression max. eau refroidissement : 10 bar
• Dimensions (L×P×H) : 760 x 650 x 1605 mm
• Poids : 279 kg
• Niveau sonore : 64 dB(A)
• Alimentation : 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Fiche d'alimentation : Câble secteur avec fiche IEC 60309, 5 pôles, CEE, rouge, 16 A
