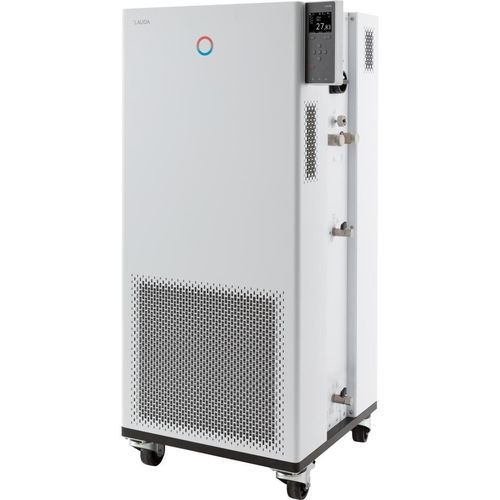

Thermorégulateur avec afficheur graphique TFT Integral IN 550 XT

avec écran tactilePIDprogrammable

Description
Commandez l'Integral IN 550 XT via l'écran TFT couleur intégré ou, en option, via une unité de commande tactile. L'appareil associe un circuit frigorigène intégré, une pompe de pression performante et des fonctions de commande avancées pour la thermostatisation dynamique de circuits externes en environnement industriel.

Caractéristiques

• Thermostat de process avec refroidissement intégré pour la thermostatisation dynamique d'un circuit externe
• Gestion des liquides caloporteurs avec propriétés enregistrées
• Capteurs d'alerte gaz certifiés ATEX avec alarme et arrêt automatique ; interface d'état externe pour systèmes de sécurité supérieurs
• Fonction d'auto-adaptation pour la détermination automatique des paramètres PID
• Pompe LAUDA Variopump (pompe de pression) avec 8 niveaux de débit sélectionnables ou régulation de la pression de refoulement ; affichage digital de la pression de la pompe
• Signalisation d'erreur à distance via contact flottant
• Programmateur : 150 segments température/temps, répartissables en 5 programmes
• Serveur Web intégré pour commande via navigateur (PC, tablette, smartphone) avec authentification et cryptage
• Fonctionnement avec réfrigérants naturels ; SmartCool pour gestion énergétique du refroidissement
• Navigation en clair et prise en charge multilingue (DE, EN, FR, ES, IT, RU)
• Arrêt rapide par bouton noir et contacts de déclenchement à distance ; touche Tmax pour protection contre la surchauffe
• Système PowerAdapt pour adapter l'utilisation maximale de la puissance de chauffe aux limites d'alimentation
• Interfaces USB et Ethernet de série ; extensible avec jusqu'à 2 modules d'interface (RS232/485, Profibus, analogique, contact, EtherCAT)
• SelfCheck Assistant pour diagnostic ; régulateur PID entièrement électronique pour commande interne et externe
• Détection de bas niveau et protection surtempérature réglable avec alarme acoustique adaptée aux liquides inflammables et non inflammables
• Port pour Pt100 externe intégré ; second Pt100 externe possible via module d'interface
• Bypass intégré et réglable ; très faible volume interne et grand vase d'expansion non thermostatisé (système à couche de fluide froid)
• Condenseur refroidi par air

Espace de travail

• Température minimale de travail : -50 °C
• Température maximale de travail : 220 °C
• Constance de la température : 0.05 ± K

Puissance frigorifique (50 Hz) — exemples
200 °C | Niveau pompe 8 | Huile thermique | 5 kW
100 °C | Niveau pompe 8 | Huile thermique | 5 kW
20 °C | Niveau pompe 8 | Éthanol | 5 kW
10 °C | Niveau pompe 8 | Éthanol | 4.8 kW
0 °C | Niveau pompe 8 | Éthanol | 4.6 kW
-10 °C | Niveau pompe 8 | Éthanol | 3.3 kW
-20 °C | Niveau pompe 4 | Éthanol | 2.4 kW
-30 °C | Niveau pompe 4 | Éthanol | 1.5 kW
-40 °C | Niveau pompe 4 | Éthanol | 0.7 kW
-50 °C | Niveau pompe 2 | Éthanol | 0.3 kW


Caractéristiques techniques (selon DIN 12876)
Plage de température de fonctionnement : -50 ... 220 °C
Plage de température ambiante : 5 ... 40 °C
Constance de la température : 0.05 ± K
Puissance de chauffe max. : 8 kW
Puissance absorbée max. : 10.5 kW
Courant : 16 A
Pression de refoulement max. : 3.1 bar
Débit pompe max. (pression) : 65 L/min
Filetage entrée/sortie (extérieur) : M30 x 1.5
Taille des tuyaux entrée/sortie : 3/4"
Volume de remplissage min. : 4.8 L
Volume de remplissage max. : 17.2 L
Dimensions (L x P x H) : 560 x 550 x 1325 mm
Poids : 176 kg
Niveau sonore : 65 dB(A)
Alimentation : 400 V; 3/PE; 50 Hz
Fiche : Câble secteur avec prise (IEC 60309, 5 pôles, CEE, rouge, 16 A)
Interfaces : USB et Ethernet de série ; extensible avec RS232/485, Profibus, analogique, contact ou modules EtherCAT
