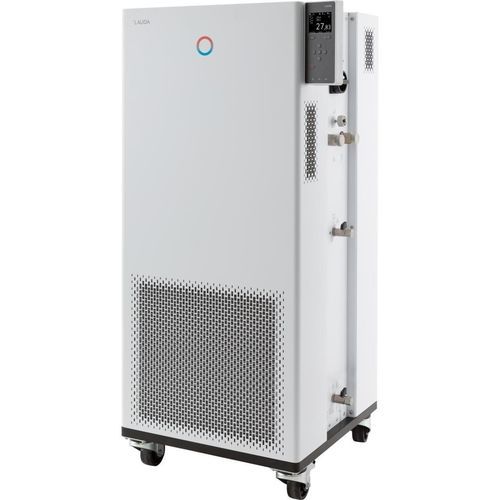

Circulateur chauffé Integral IN 750 XT

chauffant

Description
Pilotez le thermostat de process Integral via l'écran TFT couleur en façade ou, en option, via une unité de commande tactile intuitive offrant des fonctions étendues. L'appareil assure la thermostatisation dynamique d'un circuit externe et permet une exploitation via serveur web intégré.

Caractéristiques

• Thermostat de process avec système de refroidissement intégré pour le contrôle dynamique de la température d'un circuit externe
• Gestion des liquides caloporteurs avec données matières enregistrées
• Capteurs d'alarme gaz certifiés ATEX avec avertissement et coupure automatique, interface d'état externe pour systèmes de sécurité supérieurs
• Fonction d'auto-adaptation pour la détermination des paramètres de régulation
• Pompe LAUDA Variopump (pompe de pression) avec 8 niveaux de sortie sélectionnables ou régulation de la pression de refoulement
• Indication d'erreur à distance par contact flottant
• Programmateur : 150 segments température/temps, configurable en 5 programmes
• Serveur Web intégré pour la commande par navigateur en réseau local ; transmission sécurisée par authentification et chiffrement
• Utilisation de réfrigérants naturels
• Écran TFT couleur affichant valeurs réelle et de consigne et profil de température graphique
• Saisie via curseur et touches souples ; touche Tmax pour protection surchauffe
• Arrêt rapide via bouton poussoir noir et contacts de déclenchement à distance
• Système PowerAdapt pour adapter la puissance de chauffe maximale à l'alimentation
• Interfaces USB et Ethernet de série ; possibilité d'évolution avec jusqu'à 2 modules d'interface supplémentaires (RS232/485, Profibus, analogique, contact, EtherCAT)
• Affichage numérique de la pression de pompe
• Système SmartCool pour gestion du froid numérique et économique avec commande compresseur
• Assistant SelfCheck pour diagnostic système
• Régulateur continu entièrement électronique avec action PID pour régulation interne et externe
• Protection par niveau bas et protection surchauffe réglable avec alarme acoustique pour liquides inflammables et non inflammables
• Prise pour Pt100 externe intégrée ; second Pt100 externe possible via module d'interface
• Bypass intégré et réglable ; faible volume interne et grand vase d'expansion non thermostatisé (système à couche froide)
• Condenseur : refroidissement par air

Espace de travail

• Température de fonctionnement min. : -50 °C
• Température de fonctionnement max. : 220 °C
• Constance de la température : 0.05 ± K

Puissances frigorifiques (50 Hz)
200 °C | 8 | Huile thermique | 7 kW
100 °C | 8 | Huile thermique | 7 kW
20 °C | 8 | Éthanol | 7 kW
10 °C | 8 | Éthanol | 6,3 kW
0 °C | 8 | Éthanol | 4,8 kW
-10 °C | 8 | Éthanol | 3,6 kW
-20 °C | 4 | Éthanol | 2,6 kW
-30 °C | 4 | Éthanol | 1,7 kW
-40 °C | 4 | Éthanol | 0,85 kW
-50 °C | 2 | Éthanol | 0,4 kW

Caractéristiques / spécifications techniques

• Modèle : Integral IN 750 XT
• Plage de température de fonctionnement : -50 ... 220 °C
• Plage de température ambiante : 5 ... 40 °C
• Constance de la température : 0.05 ± K
• Puissance de chauffe max. : 8 kW
• Puissance absorbée max. : 11 kW
• Courant nominal : 16 A
• Pression de refoulement max. : 3,1 bar
• Débit pompe max. (pression) : 65 L/min
• Raccord fileté entrée/sortie (extérieur) : M30 x 1,5
• Taille des tuyaux entrée/sortie : 3/4"
• Volume de remplissage min. : 4.8 L
• Volume de remplissage max. : 17.2 L
• Dimensions (LxPxH) : 560 x 550 x 1325 mm
• Poids : 176 kg
• Niveau sonore : 65 dB(A)
• Alimentation : 400 V; 3/PE; 50 Hz
• Fiche d'alimentation : Câble secteur avec fiche (IEC 60309, 5 pôles, CEE, rouge, 16 A)
