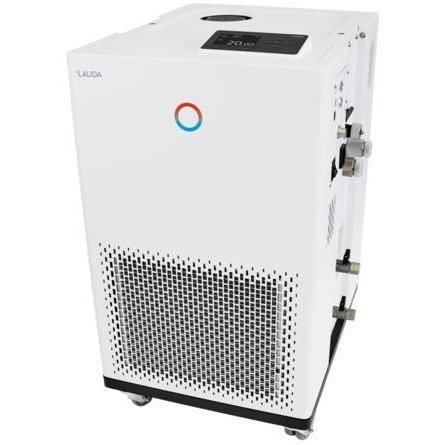

Thermostat électronique Integral IN 150 XT

programmable230 Vcapour chaud et froid

Présentation
Commandez le thermostat de process Integral via l'écran couleur TFT intégré ou, en option, via une unité de commande tactile. L'appareil assure la thermostatisation dynamique de circuits externes et offre des possibilités de pilotage local et réseau.

Caractéristiques

• Thermostat de process avec système de refroidissement intégré pour le contrôle dynamique de la température dans un circuit externe
• Gestion des fluides caloporteurs avec propriétés matières enregistrées
• Régulation entièrement électronique à action PID pour pilotage interne et externe
• Protection contre le niveau bas et protection de surchauffe réglable avec alarme acoustique (compatible liquides inflammables et non inflammables)
• Port pour Pt100 externe intégré ; deuxième Pt100 externe réalisable via module d'interface
• Bypass intégré et réglable ; faible volume interne et grand vase d'expansion non thermorégulé (système à couche de fluide froid)
• Condenseur refroidi par air et gestion SmartCool pour optimisation de la réfrigération
• Écran couleur TFT affichant valeur réelle et consigne et profil graphique de température
• Saisie par curseur et touches softkeys ; touche Tmax dédiée pour la surchauffe
• Fonction d'auto-adaptation pour détermination automatique des paramètres de régulation
• Pompe LAUDA Variopump avec 8 niveaux de débit sélectionnables ou régulation de pression ; affichage digital de la pression
• Signalisation d'erreur à distance par contact flottant
• Programmateur 150 segments température/temps répartis sur 5 programmes
• Serveur Web intégré pour pilotage via navigateur (PC, tablette, smartphone) avec authentification et chiffrement
• USB et Ethernet de série ; jusqu'à 2 modules d'interface optionnels (RS232/485, Profibus, analogique, contact, EtherCAT)
• Utilise des réfrigérants traditionnels (HFC) conformément au règlement (UE) n° 573/2024
• Navigation en texte clair ; langues disponibles : DE, EN, FR, ES, IT, RU
• Assistant SelfCheck pour diagnostic ; système PowerAdapt pour adaptation de la puissance de chauffe selon l'alimentation

Espace de travail

• Température mini.: -45 °C
• Température maxi.: 220 °C
• Constance de la température: 0.05 ± K

Caractéristiques techniques (selon DIN 12876)

• Plage de température de fonctionnement: -45 ... 220 °C
• Plage de température ambiante: 5 ... 40 °C
• Constance de la température: 0.05 ± K
• Puissance de chauffe max.: 3.5 kW
• Puissance absorbée max.: 3.7 kW
• Courant absorbé: 16 A
• Pression de refoulement max.: 3,1 bar
• Débit max. pompe (pression): 65 L/min
• Filetage entrée/sortie (extérieur): M30 x 1,5
• Taille tuyau entrée/sortie: 3/4″
• Volume de remplissage min.: 2.5 L
• Volume de remplissage max.: 8.7 L
• Dimensions (LxPxH): 430 x 550 x 760 mm
• Poids: 106 kg
• Niveau sonore: 60 dB(A)
• Alimentation exemple: 230 V; 50 Hz (selon variante)
• Fiche d'alimentation exemple: Câble secteur avec fiche coudée (CEE7/7)

Puissance frigorifique (50 Hz)
200 °C | Niveau pompe 8 | Huile thermique | 1.5 kW
100 °C | Niveau pompe 8 | Huile thermique | 1.5 kW
20 °C | Niveau pompe 8 | Éthanol | 1.5 kW
10 °C | Niveau pompe 8 | Éthanol | 1.5 kW
0 °C | Niveau pompe 8 | Éthanol | 1.3 kW
-10 °C | Niveau pompe 8 | Éthanol | 1 kW
-20 °C | Niveau pompe 4 | Éthanol | 0.7 kW
-30 °C | Niveau pompe 4 | Éthanol | 0.3 kW
-40 °C | Niveau pompe 4 | Éthanol | 0.06 kW
-45 °C | Niveau pompe 2 | Éthanol | 0.02 kW


Fiche technique / Documentation
La fiche technique Integral IN 150 XT est disponible (voir téléchargements produit).

Caractéristiques / spécifications techniques

• Modèle: Integral IN 150 XT
• Type de régulation: PID électronique (interne ou externe)
• Interface capteurs: Pt100 intégré ; option 2e Pt100 via module
• Pompe: LAUDA Variopump, 8 niveaux sélectionnables ou régulation pression
• Protections: détecteur de niveau bas, protection surchauffe réglable avec alarme acoustique
• Contrôle / Interfaces: écran TFT couleur, serveur Web intégré, USB, Ethernet ; modules optionnels RS232/485, Profibus, EtherCAT, analogique, contact
• Programmation: 150 segments température/temps sur 5 programmes
• Réfrigération: condenseur air, SmartCool pour gestion économique
• Conformité: réfrigérants (HFC) conformément à (UE) 573/2024
