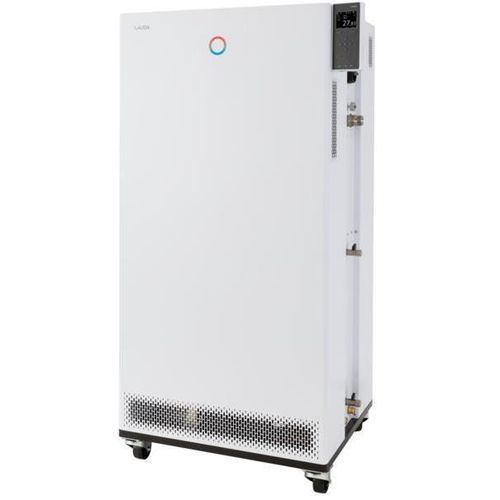

Thermostat électronique Integral IN 2040 XTW

réglableprogrammable400 Vca

Présentation
Pilotez le thermostat de process Integral depuis l'écran couleur TFT en façade ou, en option, via une unité de commande tactile. L'appareil combine chauffage régulé, refroidissement intégré et pompe de circulation pilotable pour la thermostatisation d'un circuit externe.

Caractéristiques

• Thermostat de process avec système frigorifique intégré pour la commande dynamique de la température d'un circuit externe
• Gestion des liquides caloporteurs avec propriétés stockées
• Arrêt rapide par bouton-poussoir noir et contacts pour déclenchement à distance
• Système PowerAdapt pour adapter l'utilisation de la puissance de chauffe aux limites d'alimentation
• Interfaces USB et Ethernet de série ; possibilité d'ajouter jusqu'à 2 modules d'interface (RS232/485, Profibus, analogique, contact, EtherCAT)
• Affichage digital de la pression de pompe et bypass intégré réglable
• Système SmartCool pour commande numérique du refroidissement avec compresseur à vitesse variable
• Écran TFT couleur pour affichage simultané des valeurs réelle et de consigne et représentation graphique du profil de température
• Régulation entièrement électronique en continu avec action PID ; fonctions SelfAdapt et SelfCheck pour diagnostic et réglage
• Protection bas-niveau et protection surt° réglable avec alarme sonore, adaptée aux liquides inflammables et non inflammables
• Pompe Vario LAUDA avec 8 niveaux de débit sélectionnables ou réglage de la pression de sortie
• Serveur web intégré pour commande via navigateur (PC/tablette/smartphone) avec authentification et chiffrement
• Utilisation de réfrigérant naturel CO2

Espace de travail

• Température de fonctionnement min. : -45 °C
• Température de fonctionnement max. : 200 °C
• Stabilité de la température : 0.05 ± K

Caractéristiques techniques (selon DIN 12876)

• Plage de température de fonctionnement : -45 … 200 °C
• Plage de température ambiante : 5 … 40 °C
• Stabilité : 0.05 ± K
• Puissance de chauffe max. : 16 kW
• Puissance absorbée max. : 18 kW
• Courant : 25 A
• Pression de refoulement max. : 6,0 bar
• Débit pompe max. (pression) : 120 L/min
• Raccord fileté entrée/sortie (extérieur) : M38 x 1,5
• Taille des tuyaux entrée/sortie : 1″
• Volume de remplissage : min. 10,5 L / max. 30 L
• Raccord refroidissement eau (extérieur) : 3/4″
• Température eau refroidissement recommandée : 15 °C (max. 20 °C)
• Débit d'eau de refroidissement : 45 L/min
• Différence de pression eau min. : 0.8 bar ; max. : 10 bar
• Dimensions (L×P×H) : 760 × 650 × 1605 mm
• Poids : 454 kg
• Niveau sonore : 61 dB(A)
• Alimentation : 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Fiche d'alimentation : Câble secteur avec fiche (IEC 60309, 5‑pôles, CEE, rouge, 32 A)

Capacité frigorifique (exemples)
Température | Niveau pompe | Fluide de régulation | Puissance frigorifique 50 Hz | Puissance frigorifique 60 Hz
200 °C | 8 | Huile thermique | 20.8 kW | 20.8 kW
100 °C | 8 | Huile thermique | 20.8 kW | 20.8 kW
20 °C | 8 | Éthanol | 20.8 kW | 20.8 kW
10 °C | 8 | Éthanol | 20.5 kW | 20.5 kW
0 °C | 8 | Éthanol | 17.8 kW | 17.8 kW
-10 °C | 8 | Éthanol | 14 kW | 14 kW
-20 °C | 4 | Éthanol | 10.5 kW | 10.5 kW
-30 °C | 4 | Éthanol | 6.6 kW | 6.6 kW
-40 °C | 4 | Éthanol | 3.5 kW | 3.5 kW
-45 °C | 4 | Éthanol | 2.2 kW | 2.2 kW
