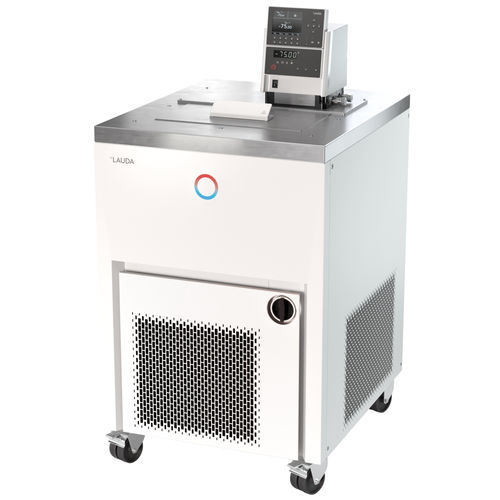

Cryostat à circulation Proline Kryomate RP 3090 CW

Présentation
Le Proline Kryomate RP 3090 CW est un cryothermostat industriel disponible en versions refroidies par air ou par eau. Il propose de grandes ouvertures de bain et des volumes de bain typiques de 23–31 L (variantes jusqu'à ≈30–40 L), pour un contrôle de -90 °C à 200 °C.

Caractéristiques principales

• Cryothermostat à circulation avec commande microprocesseur et refroidissement intégré
• Saisie par touches curseur et softkeys numériques ; touche Tmax pour surtempérature
• Assistant SelfCheck pour le diagnostic et l'affichage des erreurs
• Protection niveaubas et surtempérature pour utilisation avec liquides caloporteurs non inflammables
• Programmateur : 150 segments température/temps, configurable en jusqu'à 5 programmes
• Brassage du bain ajustable ; pompe LAUDA Vario avec 4 niveaux de débit sélectionnables
• Chauffage électronique du bord et de la passerelle du bain pour éviter condensation et gel
• Écran graphique LCD rétroéclairé haute résolution ; console de commande détachable pour pilotage à distance
• Régulation entièrement électronique avec action PID ; interface RS‑232/485 opto‑découplée en standard
• Fonction minuterie pour mise en route, veille ou exécution de programmes ; raccords pompe latéraux et arrière avec by‑pass
• Système SmartCool pour gestion frigorifique économique ; PowerAdapt pour optimisation de l'utilisation de la puissance
• Possibilité d'extension avec jusqu'à 2 interfaces additionnelles (Profibus, modules analogiques/contact, Ethernet‑USB)
• Utilisation de réfrigérants traditionnels (HFC) conforme au règlement UE 573/2024

Espace de travail

• Température de travail min. : -90 °C
• Température de travail max. : 200 °C
• Constance de la température : 0.05 ± K

Capacité frigorifique (50 Hz) — résumé
Température | Niveau pompe | Fluide de température | Puissance frigorifique 50 Hz
200 °C | 2 | Huile thermique | 4 kW
20 °C | 2 | Éthanol | 4 kW
0 °C | 2 | Éthanol | 3.7 kW
-20 °C | 2 | Éthanol | 3.1 kW
-30 °C | 2 | Éthanol | 2.7 kW
-40 °C | 2 | Éthanol | 2 kW
-50 °C | 2 | Éthanol | 1.6 kW
-60 °C | 2 | Éthanol | 1.3 kW
-70 °C | 2 | Éthanol | 0.8 kW
-80 °C | 2 | Éthanol | 0.5 kW
-90 °C | 2 | Éthanol | 0.15 kW


Variantes et remarques

• Versions disponibles : refroidissement par air ou par eau ; le modèle CW utilise refroidissement par eau
• Grandes ouvertures de bain et plusieurs options de volume selon la variante
• Interfaces et options pour intégration process et supervision à distance

Caractéristiques techniques

• Modèle : Proline Kryomate RP 3090 CW
• Plage de température : -90 … 200 °C
• Plage de température ambiante : 5 … 40 °C
• Constance : 0.05 ± K
• Puissance de chauffe max. : 3.5 kW
• Puissance absorbée max. : 7 kW ; courant : 16 A
• Pression de refoulement max. : 0,5 bar ; débit pompe max. : 19 L/min
• Raccord entrée/sortie (extérieur) : M16 x 1
• Volume bain min./max. : 23.0 / 31.0 L
• Temp. eau refroidissement recommandée : 15 °C ; débit eau : 11.7 L/min ; pression max. : 10 bar
• Dimensions (L x P x H) : 600 x 700 x 1216 mm ; Poids : 160 kg
• Alimentation (variante exemple) : 400 V; 3/N/PE; 50 Hz ; câble secteur avec fiche (IEC 60309, 5 pôles, CEE, rouge, 16 A)
