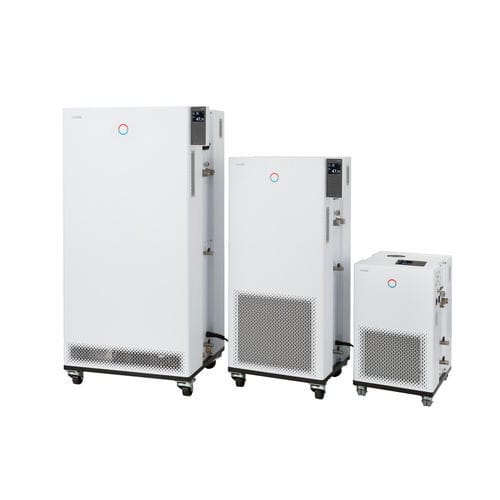

Thermostat électronique Integral IN 530 T

réglableprogrammablerelais

Description
L'Integral IN 530 T est un thermostat de process modulaire conçu pour la thermostatisation dynamique de circuits externes. Les interfaces standard comprennent Ethernet, USB et un port Pt100 externe ; d'autres interfaces et protocoles peuvent être ajoutés via des modules. L'appareil intègre un régulateur PID électronique, un programmateur température/temps et un système de refroidissement embarqué pour applications industrielles.

Caractéristiques

• Thermostat de process avec système de refroidissement intégré pour le contrôle dynamique d'un circuit externe
• Gestion des liquides caloporteurs avec données matière enregistrées
• Régulateur continu entièrement électronique avec action PID pour régulation interne et externe
• Détection de bas niveau et protection de surchauffe réglable avec alarme acoustique, pour liquides inflammables et non inflammables
• Port intégré pour Pt100 externe ; second Pt100 externe possible via module
• Programmateur avec 150 segments température/temps, séparables en 5 programmes
• Serveur web intégré pour utilisation via navigateur (PC, tablette, smartphone) avec authentification et chiffrement
• Fonctionne avec réfrigérants HFC conformes au règlement UE 573/2024 sur les gaz F
• Écran TFT couleur affichant valeurs mesurées et réglées et profil de température en graphique
• Saisie par curseur et touches souples ; touche Tmax pour surchauffe
• Fonction d'auto-adaptation pour réglage automatique des paramètres de régulation
• Pompe haute pression avec affichage numérique de la pression et bypass réglable
• Signalisation d'erreur à distance via contact sec
• Système SmartCool de gestion numérique du froid avec commande compresseur marche/arrêt
• Assistant SelfCheck pour diagnostic et PowerAdapt pour optimisation de la puissance de chauffe
• Interfaces USB et Ethernet en série ; extensible jusqu'à 2 modules d'interface supplémentaires (RS232/485, Profibus, analogique, contact, EtherCAT)
• Condenseur refroidi par air

Espace de travail

• Température min. de fonctionnement : -32 °C
• Température max. de fonctionnement : 120 °C
• Stabilité de la température : 0.05 ± K

Caractéristiques techniques (selon DIN 12876)

• Plage de température de fonctionnement : -32 ... 120 °C
• Plage de température ambiante : 5 ... 40 °C
• Constance de la température : 0.05 ± K
• Puissance de chauffe max. : 8 kW
• Puissance absorbée max. : 11 kW
• Consommation de courant : 16 A
• Pression de refoulement max. : 3,5 bar (50 Hz), 4,6 bar (60 Hz)
• Débit pompe max. (pression) : 40 L/min (50 Hz) ; 65 L/min (60 Hz)
• Raccord fileté entrée/sortie (extérieur) : G 3/4"
• Taille tuyau entrée/sortie : 3/4"
• Volume de remplissage min. : 7.2 L
• Volume de remplissage max. : 20.5 L
• Dimensions (L×P×H) : 560 x 550 x 1325 mm
• Poids : 149 kg
• Niveau sonore : 66 dB(A)
• Alimentation : 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Fiche d'alimentation : Câble secteur avec fiche (IEC 60309, 5-pol, CEE, rouge, 16 A)

Puissance frigorifique (extrait)
Température | Fluide de tempérage | Puissance frigorifique 50 Hz | Puissance frigorifique 60 Hz
100 °C | Huile thermique | 5 kW | 5 kW
20 °C | Éthanol | 5 kW | 5 kW
10 °C | Éthanol | 4.5 kW | 4.5 kW
0 °C | Éthanol | 3.8 kW | 3.8 kW
-10 °C | Éthanol | 2.6 kW | 2.6 kW
-20 °C | Éthanol | 1.5 kW | 1.5 kW
-30 °C | Éthanol | 0.6 kW | 0.6 kW

Caractéristiques / spécifications techniques (récapitulatif)

• Modèle : Integral IN 530 T
• Plage de fonctionnement : -32 à 120 °C
• Stabilité : 0.05 ± K
• Puissance de chauffe : 8 kW
• Débit pompe max. : 40 L/min (50 Hz) / 65 L/min (60 Hz)
• Volumes de remplissage : 7.2 L – 20.5 L
• Interfaces standard : Ethernet, USB ; extensible via modules
