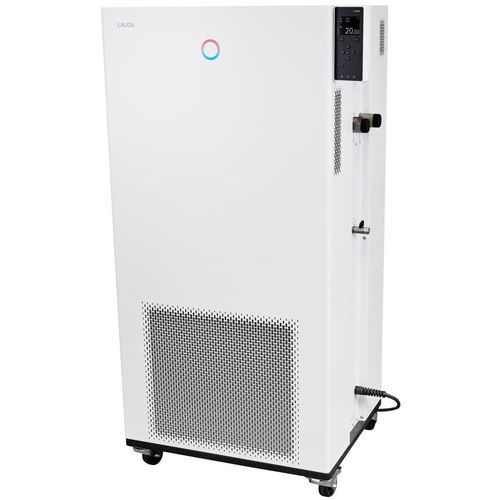

Bain thermostatique automatique Integral IN 1030 T

réfrigéréà circulationchauffé

Présentation
Le Integral IN 1030 T est un thermostat de process avec refroidissement intégré conçu pour la thermostatisation dynamique de circuits externes. Son concept d'interface modulaire permet une intégration flexible dans les process industriels. Les appareils sont équipés en standard d'Ethernet, USB et Pt100 ; d'autres interfaces ou protocoles peuvent être ajoutés via des modules.

Caractéristiques

• Thermostat de process avec système de refroidissement intégré pour la thermostatisation dynamique d'un circuit externe
• Gestion des liquides caloporteurs avec propriétés enregistrées
• Régulateur électronique continu avec action PID pour régulation interne et externe
• Détection de bas niveau et protection contre la surchauffe réglable avec alarme acoustique — adapté aux liquides inflammables et non inflammables
• Interfaces USB et Ethernet de série ; export de données sur clé USB
• Évolutif jusqu'à 2 modules d'interface supplémentaires (RS232/485, Profibus, analogique, contact ou module EtherCAT)
• Affichage numérique de la pression de la pompe
• Condenseur refroidi par air
• Écran TFT couleur indiquant valeurs réelles et de consigne et profil de température graphique
• Saisie via curseur et touches souples ; touche Tmax pour protection contre la surchauffe
• Fonction d'auto-adaptation pour détermination automatique des paramètres de régulation
• Pompe de pression performante ; pompe additionnelle possible pour circulation interne
• Interface pour Pt100 externe intégrée ; second Pt100 externe possible via module d'interface
• Programmateur: 150 segments température/temps, répartissables en 5 programmes
• Serveur Web intégré pour utilisation par navigateur dans les réseaux locaux (PC, tablette, smartphone) avec authentification et cryptage
• Utilise des réfrigérants traditionnels (HFC) conformément au règlement UE 573/2024
• Navigation en texte clair ; langues disponibles : DE, EN, FR, ES, IT, RU
• Assistant SelfCheck pour diagnostic système
• Système PowerAdapt pour optimiser l'utilisation de la puissance de chauffage selon l'alimentation
• Indication d'erreur à distance via contact flottant
• Bypass réglable pour limitation de pression
• Système SmartCool pour gestion numérique efficace du froid incluant commande marche/arrêt du compresseur

Espace de travail

• Température de fonctionnement min. : -32 °C
• Température de fonctionnement max. : 150 °C
• Stabilité de la température : 0.1 ± K

Puissance frigorifique (extrait)
Température | Fluide de tempérage | Puissance frigorifique 50 Hz | Puissance frigorifique 60 Hz
100 °C | Huile thermique | 11 kW | 11 kW
20 °C | Éthanol | 11 kW | 11 kW
10 °C | Éthanol | 9.5 kW | 9.5 kW
0 °C | Éthanol | 7.1 kW | 7.1 kW
-10 °C | Éthanol | 4.9 kW | 4.9 kW
-20 °C | Éthanol | 3 kW | 3 kW
-30 °C | Éthanol | 1.6 kW | 1.6 kW


Remarques

• Programmateur : 150 segments température/temps, répartissables en 5 programmes
• Serveur Web intégré pour commande via navigateur en réseau local avec authentification et chiffrement

Caractéristiques techniques

• Modèle : Integral IN 1030 T
• Plage de température de fonctionnement : -32 ... 150 °C
• Plage de température ambiante : 5 ... 40 °C
• Stabilité de température : 0.1 ± K
• Puissance de chauffe max. : 8 kW
• Puissance absorbée max. : 11 kW
• Courant : 16 A
• Pression de refoulement max. : 5,5 bar (50 Hz), 7,0 bar (60 Hz)
• Débit pompe max. (pression) : 60 L/min (50 Hz) ; 70 L/min (60 Hz)
• Raccord fileté Entrée/Sortie (extérieur) : M38 x 1,5
• Taille tuyau Entrée/Sortie : 1″
• Volume de remplissage min. : 9.7 L
• Volume de remplissage max. : 25.5 L
• Dimensions (l × P × H) : 760 x 650 x 1605 mm
• Poids : 223 kg
• Niveau sonore : 70 dB(A)
• Alimentation : 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Fiche d'alimentation : Câble secteur avec fiche (IEC 60309, 5 pôles, CEE, rouge, 16 A)
