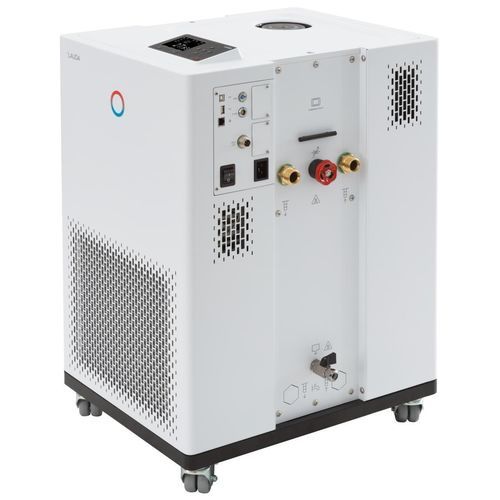

Thermostat électronique Integral IN 230 TW

réglableprogrammablerelais

Présentation
Concept d'interfaces modulaires permettant l'intégration flexible du thermostat de process Integral IN 230 TW dans des boucles de thermorégulation industrielles. Équipé en standard d'Ethernet, USB et Pt100 ; interfaces et protocoles supplémentaires disponibles via modules. Groupe frigorifique intégré pour la thermostatisation dynamique de circuits externes.

Caractéristiques

• Thermostat de process avec système de refroidissement intégré pour la thermostatisation dynamique d'un circuit externe
• Gestion des liquides caloporteurs avec données matière enregistrées
• Régulateur entièrement électronique avec action PID pour commande interne et externe
• Protection niveau bas et protection de surchauffe réglable avec alarme acoustique pour liquides inflammables ou non inflammables
• Prise pour Pt100 externe intégrée ; deuxième Pt100 externe possible via module d'interface
• Programmateur 150 segments température/temps, divisible en 5 programmes — optimisé pour les rampes
• Serveur Web intégré pour pilotage via navigateur sur PC, tablette ou smartphone ; transmission sécurisée par authentification et chiffrement
• Utilisation de frigorigènes HFC conforme au règlement (UE) 573/2024
• Écran TFT couleur indiquant valeur réelle et consigne et affichage graphique du profil de température
• Saisie par curseur et touches molles ; touche Tmax dédiée pour protection anti-surchauffe
• Fonction d'auto-adaptation pour détermination automatique des paramètres de régulation
• Pompe de pression très puissante avec affichage numérique de la pression
• Signalisation d'erreur distante via contact flottant
• Bypass réglable pour limitation de pression
• Système SmartCool pour gestion numérique éco du refroidissement incluant asservissement compresseur
• Navigation en clair, langues sélectionnables DE, EN, FR, ES, IT, RU
• Assistant SelfCheck pour diagnostic système
• Système PowerAdapt pour exploitation maximale de la puissance de chauffe selon l'alimentation
• Interfaces USB et Ethernet de série
• Possibilité d'ajout de jusqu'à 2 modules d'interface (RS232/485, Profibus, analogique, contact ou EtherCAT)
• Condenseur refroidi à l'eau

Plage de fonctionnement

• Température de fonctionnement min. : -32 °C
• Température de fonctionnement max. : 120 °C
• Stabilité de la température : 0.05 ± K

Puissance frigorifique (50 Hz)
Température | Fluide de tempérage | Puissance frigorifique 50 Hz
100 °C | Huile thermique | 2,3 kW
20 °C | Éthanol | 2,3 kW
10 °C | Éthanol | 2,3 kW
0 °C | Éthanol | 1,9 kW
-10 °C | Éthanol | 1,3 kW
-20 °C | Éthanol | 0,75 kW
-30 °C | Éthanol | 0,35 kW


Référence
L002665

Caractéristiques techniques

• Plage de température de fonctionnement : -32 ... 120 °C
• Plage de température ambiante : 5 ... 40 °C
• Stabilité de la température : 0.05 ± K
• Puissance de chauffe max. : 2,7 kW
• Consommation électrique max. : 3,7 kW (16 A)
• Pression de refoulement max. : 3,5 bar
• Débit pompe max. (pression) : 40 L/min
• Raccord fileté entrée/sortie (extérieur) : G 3/4"
• Taille tuyau entrée/sortie : 3/4"
• Volume de remplissage min. : 3,6 L
• Volume de remplissage max. : 8,7 L
• Raccord eau de refroidissement (extérieur) : 3/4"
• Température recommandée eau de refroidissement : 15 °C ; max : 30 °C
• Débit eau de refroidissement : 3 L/min ; Δp min. : 0,8 bar ; pression max. : 10 bar
• Dimensions (L×P×H) : 430 x 550 x 760 mm
• Poids : 85 kg
• Niveau sonore : 60 dB(A)
• Alimentation : 230 V; 50 Hz (câble avec fiche coudée CEE7/7)
