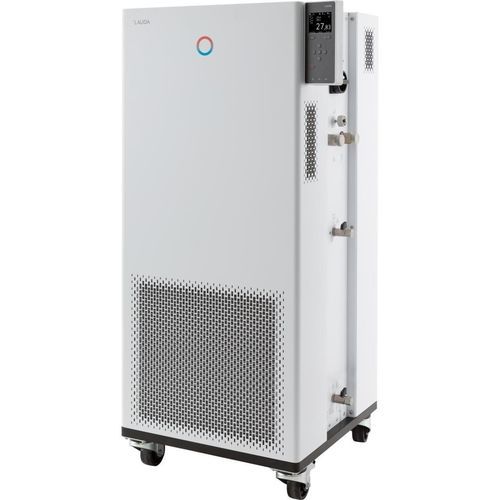

Bain thermostatique réfrigéré Integral IN 950 XTW

automatiquechaufféà température constante

Description
Commandez le thermostat de process Integral IN 950 XTW via son écran TFT couleur ou, en option, via une unité de commande tactile intuitive. L'appareil associe un système de refroidissement intégré, une régulation de pompe configurable et des options étendues de sécurité et de communication adaptées aux applications industrielles de contrôle de température.

Caractéristiques

• Thermostat de process avec système de refroidissement intégré pour la régulation dynamique d'un circuit externe
• Gestion des liquides caloporteurs avec données des fluides enregistrées
• Capteurs d'alerte gaz certifiés ATEX avec alarme, coupure automatique et interface d'état externe
• Fonction d'auto-adaptation pour déterminer les paramètres de régulation
• Pompe LAUDA Variopump avec 8 niveaux de sortie sélectionnables ou régulation de pression en sortie
• Signalisation d'erreur à distance via contact sec
• Serveur web intégré pour commande via navigateur (PC, tablette, smartphone) avec authentification et cryptage
• Très faible volume interne et grand vase d'expansion non thermorégulé (système à couche de fluide froid)
• Utilise des réfrigérants naturels
• Écran TFT couleur affichant valeurs réelles et consignes et profil graphique de température
• Saisie par curseur et touches souples ; touche Tmax supplémentaire pour protection contre la surchauffe
• Arrêt rapide via bouton poussoir noir et contacts de déclenchement à distance
• Système PowerAdapt pour exploiter la puissance de chauffage maximale autorisée par l'alimentation
• Interfaces USB et Ethernet de série ; jusqu'à 2 interfaces supplémentaires en option (RS232/485, Profibus, analogique, contact, EtherCAT)
• Bypass réglable intégré et SmartCool pour gestion numérique économe du refroidissement
• Navigation en clair en six langues (DE, EN, FR, ES, IT, RU) et assistant SelfCheck pour diagnostic
• Régulateur PID entièrement électronique pour régulation interne et externe
• Protection niveau bas et protection réglable contre la surchauffe avec alarme acoustique
• Prise pour Pt100 externe intégrée ; second Pt100 externe possible via module d'interface
• Programmateur avec 150 segments température/temps, répartissables en 5 programmes
• Affichage digital de la pression de pompe ; condenseur refroidi par eau

Plage de travail
Température de travail min. : -50 °C
Température de travail max. : 220 °C
Stabilité de la température : 0.05 ± K

Puissance frigorifique (50 Hz) - exemples
Température | Niveau de pompe | Fluide de tempérage | Puissance frigorifique 50 Hz
200 °C | 8 | Huile thermique | 9 kW
100 °C | 8 | Huile thermique | 9 kW
20 °C | 8 | Éthanol | 9 kW
10 °C | 8 | Éthanol | 7.8 kW
0 °C | 8 | Éthanol | 5.8 kW
-10 °C | 8 | Éthanol | 4.2 kW
-20 °C | 4 | Éthanol | 3 kW
-30 °C | 4 | Éthanol | 1.9 kW
-40 °C | 4 | Éthanol | 0.95 kW
-50 °C | 2 | Éthanol | 0.5 kW

Caractéristiques techniques

• Plage de température de fonctionnement : -50 ... 220 °C
• Plage de température ambiante : 5 ... 40 °C
• Stabilité de la température : 0.05 ± K
• Puissance de chauffe max. : 8 kW
• Puissance absorbée max. : 11 kW
• Courant : 16 A
• Pression de refoulement max. : 3.1 bar
• Débit max. pompe (pression) : 65 L/min
• Raccord fileté entrée/sortie (extérieur) : M30 x 1,5
• Taille tuyau entrée/sortie : 3/4″
• Volume de remplissage min. : 4.8 L
• Volume de remplissage max. : 17.2 L
• Raccord refroidissement eau (extérieur) : 3/4″
• Température recommandée eau de refroidissement : 15 °C
• Température max. eau de refroidissement : 30 °C
• Débit eau de refroidissement : 20 L/min
• Différence de pression eau min. : 0.8 bar
• Pression max. eau : 10 bar
• Dimensions (LxPxH) : 560 x 550 x 1325 mm
• Poids : 181 kg
• Niveau sonore : 60 dB(A)
• Alimentation : 400 V; 3/PE; 50 Hz
• Prise d'alimentation : Câble secteur avec fiche (IEC 60309, 5-pol, CEE, rouge, 16 A)
