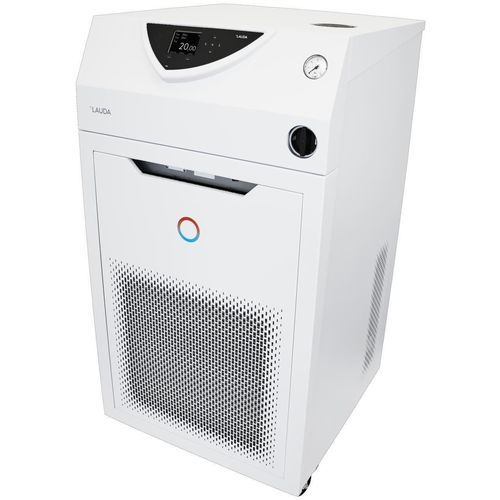

Thermostat électronique Variocool VC 7000

programmablerelais400 Vca

Présentation
Le Variocool VC 7000 est un thermostat de process pour la régulation par fluides caloporteurs non inflammables. Disponible en versions refroidies par air ou par eau (W), il est équipé de rouleaux fixes orientables. À partir de la série VC 5000, une isolation acoustique ou une installation extérieure sont disponibles.

Caractéristiques

• Convient aux fluides de thermorégulation non inflammables (eau, eau/glycol ; données d'éthanol pour la capacité frigorifique)
• Saisie via curseur et touches softkeys, écran TFT couleur affichant simultanément valeurs réelles et valeurs de consigne et profil de température graphique
• Régulateur continu entièrement électronique de type PID avec programmateur intégré (jusqu'à 150 segments, répartissables en 5 programmes)
• Interface USB de série ; évolutif avec modules analogique, contact, RS232/485, Profibus ou Ethernet-USB
• Orifice de remplissage sur le dessus et robinet de vidange arrière ; indication électronique du niveau et alarme niveau bas ; signalisation de défaut à distance via contact flottant
• Bypass réglable pour limitation de pression ; condenseur refroidi par air ; système SmartCool pour gestion numérique de la réfrigération avec commande marche/arrêt du compresseur
• Performances de pompe : débit max. (pression) 60 L/min ; pression de refoulement max. 5,0 bar

Espace de travail

• Température de fonctionnement min. : -25 °C
• Température de fonctionnement max. : 80 °C
• Constance de la température : 0.1 ± K

Capacité frigorifique (50 Hz)
Température | Fluide de tempérage | Puissance frigorifique 50 Hz
20 °C | Éthanol | 6.65 kW
10 °C | Éthanol | 4.95 kW
0 °C | Éthanol | 3.35 kW
-10 °C | Éthanol | 2.05 kW
-20 °C | Éthanol | 0.95 kW
-25 °C | Éthanol | 0.3 kW

Caractéristiques techniques (selon DIN 12876)

• Plage de température de fonctionnement : -25 ... 80 °C
• Plage de température ambiante : 5 ... 40 °C
• Constance de la température : 0.1 ± K
• Puissance de chauffe max. : 4.5 kW
• Puissance absorbée max. : 8.8 kW
• Consommation de courant : 15 A
• Pression de refoulement max. : 5,0 bar
• Débit max. pompe (pression) : 60 L/min
• Raccord fileté entrée/sortie (extérieur) : G 1 1/4"
• Volume de remplissage min. : 48 L ; max. : 64 L
• Dimensions (LxPxH) : 650 x 670 x 1250 mm
• Poids : 124 kg
• Alimentation : 400 V; 3/N/PE; 50 Hz ; Câble secteur avec fiche (IEC 60309, 5 pôles, CEE, rouge, 16 A)
• Réfrigérants : HFC conventionnels conformes au règlement (UE) 573/2024 sur les gaz F

Informations de commande

• Modèle : Variocool VC 7000
• Médias de tempérage prévus : liquides de transfert de chaleur non inflammables (eau, eau/glycol). Valeurs d'éthanol indiquées pour la capacité frigorifique.
• Interfaces et options : USB en standard ; modules optionnels analogique/contact/RS232/485/Profibus/Ethernet-USB ; isolation acoustique/option d'installation extérieure à partir de la série VC 5000
