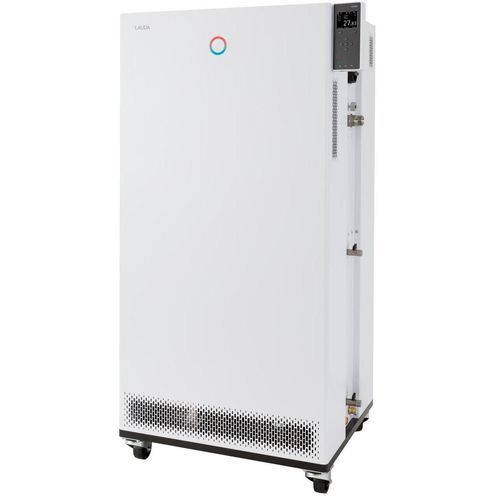

Thermorégulateur avec afficheur graphique TFT Integral IN 1850 XTW

avec écran tactilePIDà eau

Présentation
Commandez le thermostat de process Integral IN 1850 XTW via l'écran TFT couleur intégré ou, en option, via une unité de commande tactile intuitive. L'appareil intègre le refroidissement et un système de pompe avancé pour la thermostatisation dynamique des circuits externes.

Caractéristiques

• Thermostat de process avec système de refroidissement intégré pour le contrôle dynamique de la température dans un circuit externe
• Gestion des liquides caloporteurs avec données matières enregistrées
• Capteurs d'alerte gaz certifiés ATEX avec avertissement et coupure automatique et interface d'état externe pour systèmes de sécurité supérieurs
• Fonction d'auto-adaptation pour déterminer les paramètres de régulation
• Puissante pompe LAUDA Variopump (pompe de pression) avec 8 niveaux de sortie sélectionnables ou commande de la pression de refoulement
• Signalisation de défaut à distance via contact flottant
• Programmateur avec 150 segments température/temps, répartissables en 5 programmes, optimisé pour les rampes de température
• Serveur web intégré pour fonctionnement via navigateur sur PC, tablette ou smartphone ; transmission sécurisée par authentification et chiffrement
• Écran TFT couleur pour affichage simultané des valeurs réelle et de consigne et représentation graphique du profil de température
• Saisie via curseur et touches soft ; touche dédiée Tmax pour protection contre la surchauffe
• Arrêt rapide via bouton poussoir noir et contacts de déclenchement à distance
• Système PowerAdapt pour l'utilisation de la puissance de chauffage maximale autorisée selon l'alimentation
• Interfaces USB et Ethernet en standard ; possibilité d'ajouter jusqu'à 2 modules d'interface supplémentaires (RS232/485, Profibus, analogique, contact ou module EtherCAT)
• Affichage numérique de la pression de pompe
• Condenseur refroidi par eau
• Navigation en texte clair ; six langues sélectionnables : DE, EN, FR, ES, IT, RU
• Assistant SelfCheck pour le diagnostic système
• Régulateur continu entièrement électronique avec action PID pour régulation interne et externe
• Détection de bas niveau et protection contre la surchauffe réglable avec alarme acoustique pour liquides inflammables et non inflammables
• Port pour Pt100 externe intégré ; deuxième Pt100 externe possible via module d'interface
• Bypass intégré et réglable
• Très faible volume interne et grand vase d'expansion non thermorégulé (système à couche de fluide froid)
• Compatible avec des réfrigérants naturels

Espace de travail

• Température de fonctionnement min. : -50 °C
• Température de fonctionnement max. : 220 °C
• Stabilité de la température : 0.05 ± K

Capacité frigorifique (niveau de pompe et fluide) — tableau
Température | Niveau de pompe | Fluide de tempérage | Puissance frigorifique 50 Hz | Puissance frigorifique 60 Hz
200 °C | 8 | Huile thermique | 20 kW | 20 kW
100 °C | 8 | Huile thermique | 20 kW | 20 kW
20 °C | 8 | Éthanol | 20 kW | 20 kW
10 °C | 8 | Éthanol | 17.8 kW | 20 kW
0 °C | 8 | Éthanol | 13.2 kW | 15.5 kW
-10 °C | 8 | Éthanol | 9.4 kW | 10.8 kW
-20 °C | 4 | Éthanol | 6.8 kW | 7.8 kW
-30 °C | 4 | Éthanol | 4.2 kW | 5.4 kW
-40 °C | 4 | Éthanol | 2.2 kW | 2.7 kW
-50 °C | 2 | Éthanol | 1.35 kW | 1.6 kW


Fiche technique
Fiche technique disponible pour l'Integral IN 1850 XTW (fiche produit spécifique référencée sur la page).

Caractéristiques techniques

• Plage de température de fonctionnement : -50 ... 220 °C
• Plage de température ambiante : 5 ... 40 °C
• Stabilité de la température : 0.05 ± K
• Puissance de chauffe max. : 16 kW
• Puissance absorbée max. : 18 kW
• Courant absorbé : 25 A
• Pression de refoulement max. : 6,0 bar
• Débit max. de la pompe (pression) : 120 L/min
• Filetage raccord entrée/sortie (extérieur) : M38 x 1,5
• Dimension tuyau entrée/sortie : 1"
• Volume de remplissage min. : 8 L
• Volume de remplissage max. : 28.6 L
• Filetage raccord eau de refroidissement (extérieur) : 3/4"
• Température d'eau de refroidissement recommandée : 15 °C
• Température max. eau de refroidissement : 30 °C
• Débit d'eau de refroidissement : 24 L/min
• Différence de pression eau de refroidissement min. : 0.8 bar
• Pression max. eau de refroidissement : 10 bar
• Dimensions (L x P x H) : 760 x 650 x 1605 mm
• Poids : 291 kg
• Niveau sonore : 58 dB(A)
• Alimentation : 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Fiche d'alimentation : Câble secteur avec fiche (IEC 60309, 5-pol, CEE, rouge, 32 A)
