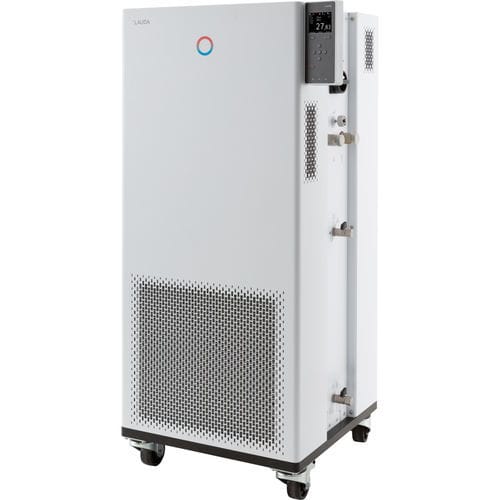

Bain thermostatique chauffé Integral IN 280 XT

à circulationà affichage numériqueautomatique

Description
Commandez votre thermostat de process Integral via l'écran TFT couleur embarqué ou, en option, via une unité de commande tactile intuitive disposant d'un ensemble de fonctions étendues adaptées aux applications industrielles de régulation thermique.

Caractéristiques

• Thermostat de process avec système de refroidissement intégré pour la thermostatisation dynamique d'un circuit externe
• Gestion des liquides caloporteurs avec propriétés stockées
• Régulateur entièrement électronique à action continue avec comportement PID pour régulation interne et externe
• Détection bas niveau et protection réglable contre la surtempérature avec alarme acoustique (pour liquides inflammables et ininflammables)
• Port pour Pt100 externe intégré ; second Pt100 externe possible via module d'interface
• Bypass intégré et réglable
• Serveur Web intégré pour une utilisation par navigateur dans les réseaux locaux (PC, tablette, smartphone) avec authentification et chiffrement
• Condenseur refroidi par air
• Écran TFT couleur affichant simultanément valeurs réelles et consigne et proposant une représentation graphique du profil de température
• Saisie via curseur et touches souples ; touche Tmax pour protection contre la surtempérature
• Fonction d'auto-adaptation pour la détermination automatique des paramètres de régulation
• Pompe LAUDA Variopump (pompe de pression) avec 8 niveaux de débit sélectionnables ou régulation de la pression de refoulement
• Signalisation de défaut à distance via contact flottant
• Programmateur avec 150 segments température/temps, répartissables en 5 programmes (optimisé pour les rampes de température)
• Très petit volume interne et grand vase d'expansion non thermorégulé (système à couche froide)
• Utilisation de réfrigérants conventionnels (HFC) conformément au règlement UE 573/2024 sur les gaz fluorés
• Navigation en clair dans les menus, six langues sélectionnables : DE, EN, FR, ES, IT, RU
• Assistant SelfCheck pour le diagnostic du système
• Système PowerAdapt pour utiliser la puissance de chauffe maximale disponible sans surcharger l'alimentation
• Interfaces USB et Ethernet en série ; possibilité d'évolution avec jusqu'à 2 interfaces supplémentaires (RS232/485, Profibus, analogique, contact ou EtherCAT)
• Affichage numérique de la pression de la pompe
• Système SmartCool pour une gestion numérique économe du refroidissement avec commande marche/arrêt du compresseur

Espace de travail

• Température de fonctionnement min. : -80 °C
• Température de fonctionnement max. : 220 °C
• Constance de la température : 0.05 ± K

Tableau : Puissance frigorifique (extraits)
Température | Niveau de pompe | Fluide de tempérage | Puissance 50 Hz | Puissance 60 Hz
200 °C | 8 | Huile thermique | 1.6 kW | 1.6 kW
100 °C | 8 | Huile thermique | 1.6 kW | 1.6 kW
20 °C | 8 | Éthanol | 1.6 kW | 1.6 kW
10 °C | 8 | Éthanol | 1.55 kW | 1.55 kW
0 °C | 8 | Éthanol | 1.5 kW | 1.5 kW
-10 °C | 8 | Éthanol | 1.5 kW | 1.5 kW
-20 °C | 4 | Éthanol | 1.7 kW | 1.7 kW
-30 °C | 4 | Éthanol | 1.7 kW | 1.7 kW
-40 °C | 4 | Éthanol | 1.65 kW | 1.65 kW
-50 °C | 4 | Éthanol | 1.4 kW | 1.4 kW
-60 °C | 4 | Éthanol | 0.85 kW | 0.85 kW
-70 °C | 4 | Éthanol | 0.35 kW | 0.35 kW
-80 °C | 2 | Éthanol | 0.15 kW | 0.15 kW


Caractéristiques / spécifications techniques

• Modèle : Integral IN 280 XT
• Plage de température de fonctionnement : -80 ... 220 °C
• Plage de température ambiante : 5 ... 40 °C
• Constance de la température : 0.05 ± K
• Puissance de chauffe max. : 4 kW
• Puissance absorbée max. : 9 kW
• Courant : 13.5 A
• Pression de refoulement max. : 3,1 bar
• Débit pompe max. (pression) : 65 L/min
• Raccord fileté entrée/sortie (extérieur) : M30 x 1,5
• Volume de remplissage min. : 4.8 L ; max. : 17.2 L
• Dimensions (LxPxH) : 560 x 550 x 1325 mm
• Poids : 198 kg
• Niveau sonore : 63 dB(A)
• Alimentation : 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Fiche d'alimentation : Câble secteur avec fiche (IEC 60309, 5 pôles, CEE, rouge, 16 A)
