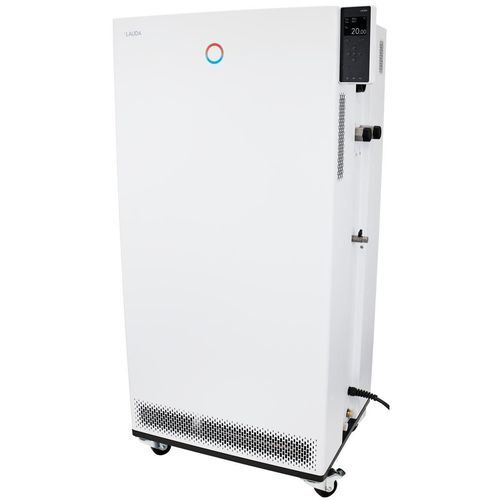

Thermorégulateur avec afficheur graphique TFT Integral IN 1330 TW

numériqued'huileprogrammable

Présentation
Avec le concept d'interface modulaire, le thermostat de process Integral IN 1330 TW s'intègre dans les installations industrielles avec grande flexibilité. L'appareil est livré avec des interfaces standard (Ethernet, USB, port Pt100 intégré) et peut être étendu par jusqu'à deux modules d'interface.

Caractéristiques

• Thermostat de process avec système de refroidissement intégré pour la régulation dynamique de circuits externes
• Gestion des liquides caloporteurs avec données matériaux enregistrées
• Régulateur entièrement électronique à action continue PID pour régulation interne et externe
• Protection bas niveau et protection contre les surtempératures réglable avec alarme acoustique pour liquides inflammables et non inflammables
• Interfaces USB et Ethernet en standard ; export de données sur clé USB
• Évolutif jusqu'à 2 modules d'interface supplémentaires (RS232/485, Profibus, analogique, contact, EtherCAT)
• Affichage numérique de la pression de pompe
• Condenseur refroidi par eau
• Écran TFT couleur affichant valeurs réelles et consigne et profil de température graphique
• Saisie aisée via curseur et touches soft ; touche Tmax supplémentaire pour la protection contre la surchauffe
• Fonction d'auto-adaptation pour la détermination des paramètres de régulation
• Pompe de pression très puissante
• Port intégré pour Pt100 externe ; second Pt100 externe possible via module
• Programateur 150 segments température/temps, répartissable en 5 programmes
• Serveur Web intégré pour fonctionnement via navigateur en réseau local (PC, tablette, smartphone) avec authentification et cryptage
• Utilise des réfrigérants HFC conformes au règlement (UE) 573/2024 relatif aux gaz fluorés
• Navigation en clair dans les menus ; six langues sélectionnables (DE, EN, FR, ES, IT, RU)
• Assistant SelfCheck pour diagnostic système
• Système PowerAdapt pour utilisation maximale de la puissance de chauffage sans surcharge de l'alimentation
• Pompe additionnelle pour circulation interne
• Signalisation de défaut à distance par contact flottant
• Bypass réglable pour limitation de pression
• Système SmartCool pour gestion numérique économe du refroidissement avec commande compresseur on/off

Espace de travail

• Température de fonctionnement min. : -32 °C
• Température de fonctionnement max. : 150 °C
• Constance de la température : 0.1 ± K

Données techniques (sélection)
Plage de température de fonctionnement : -32 … 150 °C
Plage de température ambiante : 5 … 40 °C
Constance de la température : 0.1 ± K
Puissance de chauffe max. : 16 kW
Puissance absorbée max. : 18 kW
Consommation de courant : 25 A
Pression de refoulement max. : 5,5 bar (50 Hz), 7,0 bar (60 Hz)
Débit max. pompe (pression) : 60 L/min (50 Hz) ; 70 L/min (60 Hz)
Filetage entrée/sortie (extérieur) : M38 x 1,5
Taille du tuyau entrée/sortie : 1"
Volume de remplissage min. : 9.7 L
Volume de remplissage max. : 25.5 L
Filetage raccord eau de refroidissement (extérieur) : 3/4"
Température d'eau de refroidissement recommandée : 15 °C
Température eau de refroidissement max. : 30 °C
Débit d'eau de refroidissement : 15.5 L/min
Différence de pression eau min. : 0.8 bar
Pression max. eau de refroidissement : 10 bar
Dimensions (LxPxH) : 760 x 650 x 1605 mm
Poids : 225 kg
Niveau sonore : 62 dB(A)
Alimentation : 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
Fiche d'alimentation : Câble secteur avec fiche (IEC 60309, 5 pôles, CEE, rouge, 32 A)

Puissance frigorifique (exemples)
100 °C | Huile thermique | 13 kW (50 Hz) | 13 kW (60 Hz)
20 °C | Éthanol | 13 kW | 13 kW
10 °C | Éthanol | 10 kW | 10 kW
0 °C | Éthanol | 7.6 kW | 7.6 kW
-10 °C | Éthanol | 5.4 kW | 5.4 kW
-20 °C | Éthanol | 3.4 kW | 3.4 kW
-30 °C | Éthanol | 1.7 kW | 1.7 kW


Caractéristiques principales

• Modèle : Integral IN 1330 TW
• Type d'appareil : Thermostat de process avec refroidissement intégré
• Interfaces standard : Ethernet, USB, Pt100 intégré; extensible par modules
• Régulation : PID continu entièrement électronique, Self-adapt
• Affichage : TFT couleur ; programmateur 150 segments / 5 programmes
• Pompe : Débit maxi 60 L/min (50 Hz) / 70 L/min (60 Hz)
• Volume de remplissage : 9.7 – 25.5 L
• Dimensions / Poids : 760 x 650 x 1605 mm / 225 kg
• Niveau sonore : 62 dB(A)
