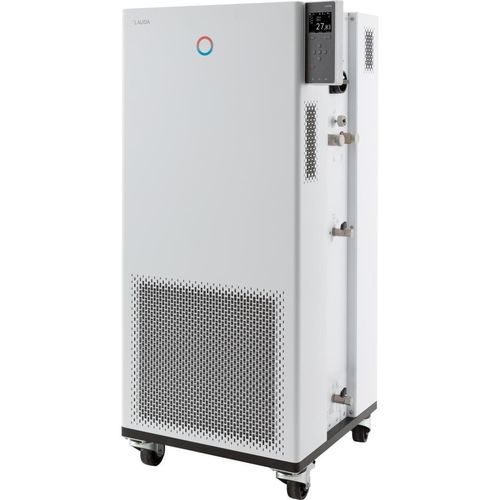

Thermorégulateur avec afficheur graphique TFT Integral IN 280 XTW

avec écran tactileà circulation d'huileà circulation

Présentation
Commandez votre thermostat de process Integral simplement via un écran TFT moderne directement sur l'appareil ou, en option, via une unité de commande intuitive avec écran tactile et une gamme de fonctions étendue.

Caractéristiques

• Thermostat de process avec système de refroidissement intégré pour la thermostatisation dynamique d'un circuit externe
• Gestion des liquides caloporteurs avec propriétés mémorisées
• Régulateur électronique continu avec action PID pour régulation interne et externe
• Protection contre le bas niveau et protection de surchauffe réglable avec alarme acoustique pour usage avec liquides inflammables et non inflammables
• Port pour Pt100 externe intégré ; deuxième Pt100 externe possible via module d'interface
• Bypass intégré et réglable
• Serveur Web intégré pour commande via navigateur dans les réseaux locaux (PC, tablette, smartphone) avec authentification et chiffrement
• Condenseur refroidi par eau
• Écran TFT couleur pour indication simultanée des valeurs réelle et consigne et représentation graphique du profil de température
• Saisie simple via curseur et touches souples ; touche Tmax supplémentaire pour protection contre la surchauffe
• Fonction d'auto-adaptation pour détermination automatique des paramètres de réglage
• Puissante LAUDA Variopump (pompe de pression) avec 8 niveaux de sortie sélectionnables ou régulation de la pression de refoulement
• Indication de défaut à distance via contact flottant
• Programmatrice avec 150 segments température/temps, répartissables en 5 programmes
• Très petit volume interne et grand vase d'expansion non thermorégulé (système à superposition de fluide froid)
• Utilisation de réfrigérants traditionnels (HFC), conforme au règlement (UE) 573/2024 relatif aux gaz fluorés
• Navigation dans le menu en clair, six langues sélectionnables : DE, EN, FR, ES, IT, RU
• Assistant SelfCheck pour diagnostic système
• Système PowerAdapt pour utilisation maximale de la puissance thermique sans surcharge de l'alimentation
• Interfaces USB et Ethernet en série
• Option d'extension jusqu'à 2 interfaces supplémentaires (RS232/485, Profibus, analogique, contact ou module EtherCAT)
• Affichage numérique de la pression de pompe
• Système SmartCool pour gestion de refroidissement numérique et économe en énergie incluant commande marche/arrêt du compresseur

Espace de travail
Température de fonctionnement min. | -80 °C
Température de fonctionnement max. | 220 °C
Stabilité de température | 0.05 ± K

Puissance frigorifique (50 Hz / 60 Hz)
Température | Niveau de pompe | Fluide de temperage | Puissance frigorifique 50 Hz | Puissance frigorifique 60 Hz
200 °C | 8 | Huile thermique | 1.7 kW | 1.7 kW
100 °C | 8 | Huile thermique | 1.7 kW | 1.7 kW
20 °C | 8 | Éthanol | 1.7 kW | 1.7 kW
10 °C | 8 | Éthanol | 1.65 kW | 1.65 kW
0 °C | 8 | Éthanol | 1.6 kW | 1.6 kW
-10 °C | 8 | Éthanol | 1.6 kW | 1.6 kW
-20 °C | 4 | Éthanol | 1.8 kW | 1.8 kW
-30 °C | 4 | Éthanol | 1.8 kW | 1.8 kW
-40 °C | 4 | Éthanol | 1.8 kW | 1.8 kW
-50 °C | 4 | Éthanol | 1.5 kW | 1.5 kW
-60 °C | 4 | Éthanol | 0.9 kW | 0.9 kW
-70 °C | 4 | Éthanol | 0.45 kW | 0.45 kW
-80 °C | 2 | Éthanol | 0.18 kW | 0.18 kW

Caractéristiques / spécifications techniques

• Plage de température de fonctionnement : -80 ... 220 °C
• Plage de température ambiante : 5 ... 40 °C
• Stabilité de température : 0.05 ± K
• Puissance de chauffe max. : 4 kW
• Puissance absorbée max. : 9 kW
• Consommation de courant : 13.5 A
• Pression de refoulement max. : 3,1 bar
• Débit maxi. pompe (pression) : 65 L/min
• Filetage entrée/sortie (extérieur) : M30 x 1,5
• Volume de remplissage min. : 4.8 L
• Volume de remplissage max. : 17.2 L
• Raccord refroidissement eau (extérieur) : 3/4"
• Température d'eau de refroidissement recommandée : 15 °C
• Température eau refroidissement max. : 30 °C
• Débit eau refroidissement : 2.7 L/min
• Différence de pression eau refroidissement min. : 0.8 bar
• Pression max. eau refroidissement : 10 bar
• Dimensions (L x P x H) : 560 x 550 x 1325 mm
• Poids : 195 kg
• Niveau sonore : 62 dB(A)
• Alimentation : 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Fiche d'alimentation : Câble secteur avec fiche (IEC 60309, 5 pôles, CEE, rouge, 16 A)
