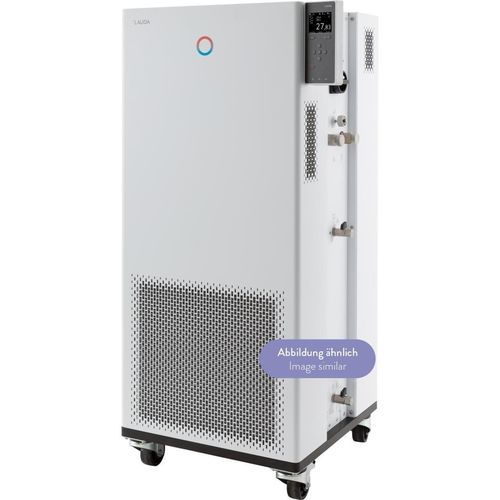

Bain-marie de laboratoire Integral IN 530 TW

avec système de refroidissementthermostatéhaute précision

Présentation
Concept d'interface modulaire permettant d'intégrer les thermostats de process Integral dans vos installations avec une grande flexibilité. Interfaces de série : Ethernet, USB, Pt100 intégré ; autres interfaces et protocoles ajoutables par modules.

Caractéristiques principales

• Thermostat de process avec système de refroidissement intégré pour le contrôle dynamique de la température d'un circuit externe
• Gestion des liquides caloporteurs avec propriétés enregistrées
• Régulateur électronique continu à action PID pour pilotage interne et externe
• Détection bas-niveau et protection de surchauffe réglable avec alarme sonore pour liquides inflammables et non inflammables
• Prise Pt100 externe intégrée ; second Pt100 externe possible via module d'interface
• Programmateur 150 segments température/temps, répartissable en 5 programmes, optimisé pour rampes de température
• Serveur web intégré pour utilisation via navigateur (PC, tablette, smartphone) ; transmission sécurisée par authentification et chiffrement
• Fonctionne avec des réfrigérants traditionnels (HFC) conformément au règlement UE 573/2024
• Écran TFT couleur indiquant simultanément valeur réelle et valeur de consigne et profil de température graphique
• Saisie par curseur et touches souples ; touche Tmax pour protection contre la surchauffe
• Fonction d'auto-adaptation pour détermination des paramètres de régulation
• Pompe de pression haute performance et affichage numérique de la pression de pompe
• Signalisation d'erreur à distance via contact flottant
• Bypass réglable pour limitation de pression
• Système SmartCool pour gestion numérique économe du refroidissement incluant commande compresseur
• Navigation en clair en six langues (DE, EN, FR, ES, IT, RU)
• Assistant SelfCheck pour diagnostic système
• Système PowerAdapt pour exploitation optimale de la puissance de chauffage sans surcharge du réseau
• Interfaces USB et Ethernet de série ; évolutif avec jusqu'à 2 modules d'interface supplémentaires (RS232/485, Profibus, analogique, contact, EtherCAT)
• Condenseur refroidi par eau

Plage de travail

• Température de fonctionnement min. : -32 °C
• Température de fonctionnement max. : 120 °C
• Stabilité de température : 0.05 ± K

Capacité frigorifique
Température | Fluide de tempérage | Puissance frigorifique 50 Hz | Puissance frigorifique 60 Hz
100 °C | Huile thermique | 6 kW | 6 kW
20 °C | Éthanol | 6 kW | 6 kW
10 °C | Éthanol | 5,5 kW | 5,5 kW
0 °C | Éthanol | 4,5 kW | 4,5 kW
-10 °C | Éthanol | 3 kW | 3 kW
-20 °C | Éthanol | 1,6 kW | 1,6 kW
-30 °C | Éthanol | 0,7 kW | 0,7 kW


Caractéristiques techniques

• Plage de température de fonctionnement : -32 … 120 °C
• Plage de température ambiante : 5 … 40 °C
• Constance de la température : 0.05 ± K
• Puissance de chauffe max. : 8 kW
• Puissance absorbée max. : 11 kW
• Consommation de courant : 16 A
• Pression de refoulement max. : 3,5 bar (50 Hz) / 4,6 bar (60 Hz)
• Débit Pompe max. (pression) : 40 L/min (50 Hz) / 65 L/min (60 Hz)
• Raccord fileté entrée/sortie (extérieur) : G 3/4"
• Diamètre tuyau entrée/sortie : 3/4"
• Volume de remplissage : min. 7,2 L / max. 20,5 L
• Raccord refroidissement eau (extérieur) : 3/4"
• Température eau de refroidissement recommandée : 15 °C (max. 30 °C)
• Débit eau de refroidissement : 14,5 L/min
• Différence de pression eau min. : 0,8 bar
• Pression max. eau de refroidissement : 10 bar
• Dimensions (L x P x H) : 560 x 550 x 1325 mm
• Poids : 150 kg
• Niveau sonore : 62 dB(A)
• Alimentation : 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Fiche d'alimentation : Câble secteur avec fiche (IEC 60309, 5 pôles, CEE, rouge, 16 A)

Modèle / commande

• Modèle : Integral IN 530 TW
• Référence commande : L002667
