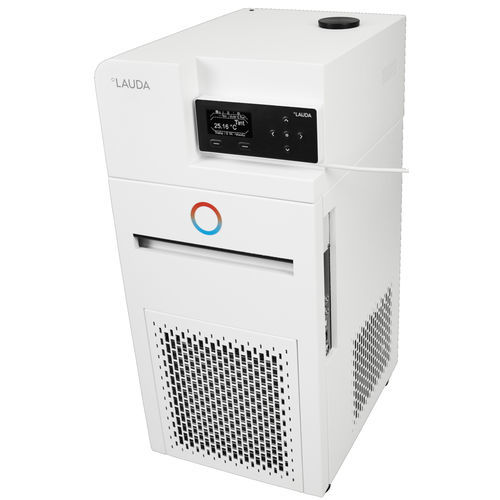

Circulateur chauffé PRO RP 245 E

Présentation
Les thermostats à circulation chauffants et de process PRO sont conçus pour des applications externes et sont spécifiés pour des températures allant jusqu'à 250 °C. Leur très faible volume de remplissage permet des changements de température rapides sur l'application raccordée. La conception compacte en tour minimise l'encombrement. Un serpentin de refroidissement intégré est disponible en série pour la contre-refroidissement. Les modèles de refroidissement offrent des transitions de température rapides grâce à des puissances frigorifiques de 0,6 et 0,8 kW combinées au faible volume de remplissage. Tous les appareils sont équipés d'une pompe refoulante-aspirante et d'un système frigorifique hybride permettant un refroidissement par air ambiant ou, en complément, par eau.

Points forts

• Thermostat à circulation avec régulation microprocesseur avancée et groupe froid intégré
• Saisie par touches curseur et softkeys
• Console Command détachable pour pilotage à distance
• Enceinte de thermostatisation en acier inoxydable (isolée, avec trop-plein et robinet de vidange)
• Possibilité de montage d'interfaces (RS232/485, Profibus, EtherCAT; modules analogiques ou relais)
• Protection contre la baisse de niveau et protection de surchauffe réglable avec alarme sonore pour liquides inflammables et non inflammables
• Groupe froid avec réfrigérant naturel
• Affichage graphique OLED lumineux et contrasté
• Système EasyUse pour une utilisation simplifiée
• Conception en tour pour un faible encombrement
• Pompe LAUDA Varioflex (refoulement/aspiration) à 8 niveaux, connexions arrière
• Régulateur électronique proportionnel PID pour régulation interne ou externe
• Système SmartCool pour contrôle économique du froid avec gestion automatique du compresseur
• Programmateur intégré : 1 programme, jusqu'à 20 segments
• SelfCheck pour le diagnostic système
• Très faible volume de remplissage pour changements de température rapides
• Interfaces USB et Ethernet en série
• Système PowerAdapt pour une utilisation maximale de la puissance de chauffe sans surcharge de l'alimentation
• Refroidissement du condenseur : hybridation (possibilité d'évacuation supplémentaire avec eau de refroidissement)

Espace de travail

• Température de fonctionnement min. : -45 °C
• Température de fonctionnement étendue max. : 200 °C
• Constance de la température : 0.05 ± K

Caractéristiques techniques (selon DIN 12876)
Plage de température de fonctionnement : -45 ... 200 °C
Plage de température ambiante : 5 ... 40 °C
Constance de la température : 0.05 ± K
Puissance de chauffe max. : 2.5 kW
Puissance absorbée max. : 3.7 kW
Consommation de courant : 16 A
Pression de refoulement max. : 0,7 bar
Pompe aspiration max. : 0,4 bar
Pompe Débit max. (pression) : 22 L/min
Raccord fileté (extérieur) des entrée/sortie : M16 x 1
Entrée/sortie Ø olives : 13 mm
Volume de remplissage min. : 2.4 L
Volume de remplissage max. : 4.4 L
Dimensions (l × P × H) : 300 x 430 x 675 mm
Poids : 39 kg
Alimentation secteur : 230 V; 50 Hz
Fiche d'alimentation : Câble secteur avec fiche coudée Schuko (CEE7/7)

Puissance frigorifique (50 Hz)
Température | Niveau de pompe | Fluide de température | Puissance frigorifique 50 Hz
20 °C | 8 | Éthanol | 0.8 kW
10 °C | 8 | Éthanol | 0.8 kW
0 °C | 8 | Éthanol | 0.8 kW
-10 °C | 8 | Éthanol | 0.53 kW
-20 °C | 4 | Éthanol | 0.34 kW
-30 °C | 4 | Éthanol | 0.15 kW
-35 °C | 4 | Éthanol | 0.09 kW
-40 °C | 4 | Éthanol | 0.04 kW
-45 °C | 2 | Éthanol | 0.01 kW

caractéristiques / spécifications techniques

• Modèle : PRO RP 245 E
• Plage de température : -45 … 200 °C
• Constance de la température : 0.05 ± K
• Puissance de chauffe max. : 2.5 kW
• Puissance frigorifique (ex. 20 °C) : 0.8 kW (niveau pompe 8, éthanol)
• Débit pompe max. (pression) : 22 L/min
• Volume de remplissage : 2.4 – 4.4 L
• Dimensions (L×P×H) : 300 × 430 × 675 mm
• Poids : 39 kg
• Alimentation : 230 V; 50 Hz (ex. variante avec fiche Schuko coudée CEE7/7)
