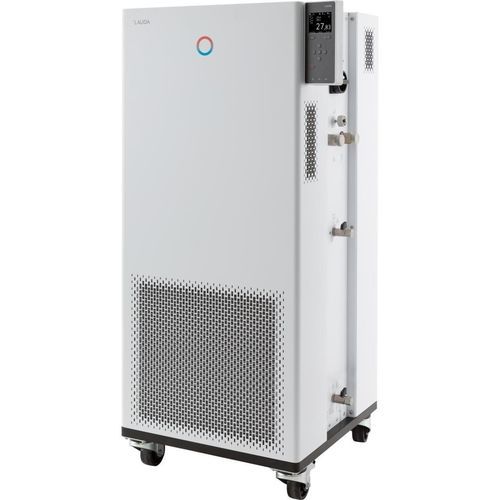

Circulateur chauffé Integral IN 550 XTW

Présentation
Commandez votre thermostat de process Integral simplement via un écran TFT moderne directement sur l'appareil ou, en option, via une unité de commande intuitive avec écran tactile et fonctions étendues.

Caractéristiques principales

• Thermostat de process avec système de refroidissement intégré pour la thermostatisation dynamique d'un circuit externe
• Gestion des liquides caloporteurs avec données médias stockées
• Capteurs de détection de gaz certifiés ATEX avec fonction d'avertissement et de coupure et interface d'état externe pour systèmes de sécurité supérieurs
• Fonction d'auto-adaptation pour la détermination automatique des paramètres de régulation
• Pompe Vario LAUDA (pompe de pression) avec 8 débits sélectionnables ou régulation de la pression d'écoulement
• Indication d'erreur à distance via contact flottant
• Serveur web intégré pour une utilisation via navigateur en réseau local sur PC, tablette ou smartphone avec authentification et cryptage
• Très faible volume interne et grand vase d'expansion non thermorégulé (système de couche de fluide froid)
• Utilisation de réfrigérants naturels
• Écran TFT couleur affichant valeurs réelles et de consigne et profil de température graphique
• Saisie via curseur et touches soft; touche Tmax supplémentaire pour protection surtempérature
• Fonction d'arrêt rapide via bouton-poussoir noir et contacts pour déclenchement à distance
• Système PowerAdapt pour utiliser la puissance maximale autorisée par l'alimentation
• Interfaces USB et Ethernet de série; possibilité d'ajouter jusqu'à deux modules d'interface (RS232/485, Profibus, analogique, contact, EtherCAT)
• Bypass intégré et réglable
• SmartCool gestion numérique du froid pour économie d'énergie, incluant contrôle marche/arrêt du compresseur
• Navigation en clair en six langues sélectionnables (DE, EN, FR, ES, IT, RU)
• Assistant SelfCheck pour diagnostic système
• Régulateur entièrement électronique continu avec action PID pour régulation interne et externe
• Protection bas-niveau et protection surtempérature réglable avec alarme sonore pour liquides inflammables et non inflammables
• Interface pour Pt100 externe intégrée; deuxième Pt100 externe possible via module d'interface
• Programmateur 150 segments température/temps répartissables en 5 programmes
• Affichage numérique de la pression de la pompe
• Condenseur refroidi à l'eau

Espace de travail

• Température de fonctionnement min.: -50 °C
• Température de fonctionnement max.: 220 °C
• Constance de la température: 0.05 ± K

Puissance frigorifique (50 Hz) - tableau
Température | Niveau de pompe | Fluide de tempérage | Puissance frigorifique 50 Hz
200 °C | 8 | Huile thermique | 5.8 kW
100 °C | 8 | Huile thermique | 5.8 kW
20 °C | 8 | Éthanol | 5.8 kW
10 °C | 8 | Éthanol | 5.8 kW
0 °C | 8 | Éthanol | 5.4 kW
-10 °C | 8 | Éthanol | 4 kW
-20 °C | 4 | Éthanol | 2.8 kW
-30 °C | 4 | Éthanol | 1.7 kW
-40 °C | 4 | Éthanol | 0.75 kW
-50 °C | 2 | Éthanol | 0.35 kW

Caractéristiques techniques

• Plage de température de fonctionnement: -50 ... 220 °C
• Plage de température ambiante: 5 ... 40 °C
• Constance de la température: 0.05 ± K
• Puissance de chauffe max.: 8 kW
• Puissance absorbée max.: 10.5 kW
• Courant nominal: 16 A
• Pression de refoulement max.: 3,1 bar
• Débit max. pompe (pression): 65 L/min
• Raccord fileté entrée/sortie (extérieur): M30 x 1,5
• Taille tuyau entrée/sortie: 3/4"
• Volume de remplissage min.: 4.8 L
• Volume de remplissage max.: 17.2 L
• Filetage raccord refroidissement eau (extérieur): 3/4"
• Température d'eau de refroidissement recommandée: 15 °C
• Température maximale eau de refroidissement: 30 °C
• Débit d'eau de refroidissement: 8 L/min
• Différence de pression eau de refroidissement min.: 0.8 bar
• Pression max. eau de refroidissement: 10 bar
• Dimensions (LxPxH): 560 x 550 x 1325 mm
• Poids: 181 kg
• Niveau sonore: 60 dB(A)
• Alimentation: 400 V; 3/PE; 50 Hz
• Fiche d'alimentation: Câble secteur avec fiche (IEC 60309, 5 pôles, CEE, rouge, 16 A)
• Référence: L004070
