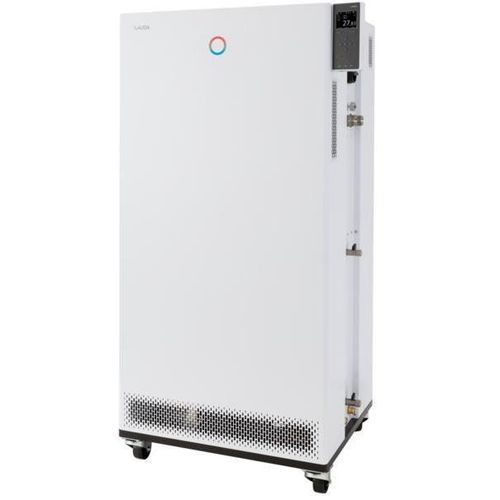

Thermorégulateur avec afficheur graphique TFT Integral IN 1590 XTW

avec écran tactileavec contrôle à distanced'huile

Présentation
Commande du thermostat de process Integral via l'écran TFT couleur intégré ou, en option, via une unité de commande tactile intuitive. Appareil combinant circuit frigorifique intégré et pompe LAUDA Variopump pour la thermostatisation dynamique de circuits externes de -90 °C à 220 °C.

Caractéristiques

• Thermostat de process avec refroidissement intégré pour le tempérage dynamique de circuits externes
• Gestion des liquides caloporteurs avec propriétés enregistrées
• Régulateur continu entièrement électronique avec action PID pour régulation interne et externe
• Protection niveau bas et protection surtempérature réglable avec alarme acoustique pour liquides inflammables et non inflammables
• Prise pour Pt100 externe intégrée; second Pt100 externe possible via module d'interface
• Bypass intégré et réglable
• Très faible volume interne et grand vase d'expansion non thermorégulé (système de superposition d'huile froide)
• Condenseur refroidi par eau
• Écran TFT couleur affichant simultanément valeurs réelles et consigne ainsi que profil de température graphique
• Saisie aisée via curseur et touches molles ; touche Tmax dédiée pour la surchauffe
• Fonction d'auto-adaptation pour déterminer les paramètres de régulation
• Pompe LAUDA Variopump (pompe de pression) avec 8 débits sélectionnables ou régulation de la pression d'écoulement
• Indication d'erreur à distance via contact flottant
• Programmateur avec 150 segments température/temps, séparable en 5 programmes
• Serveur web intégré pour pilotage via navigateur (PC, tablette, smartphone) avec authentification et chiffrement
• Utilisation de réfrigérants classiques (HFC) conforme au règlement (UE) 573/2024 sur les F‑gaz
• Navigation en clair, six langues sélectionnables : DE, EN, FR, ES, IT, RU
• SelfCheck Assistant pour diagnostic système
• Système PowerAdapt pour exploitation maximale de la puissance de chauffe selon l'alimentation
• Interfaces USB et Ethernet de série ; export de données via USB
• Possibilité d'ajout de jusqu'à 2 modules d'interface (RS232/485, Profibus, analogique, contact ou EtherCAT)
• Affichage digital de la pression de la pompe
• Système SmartCool pour gestion froide numérique économe en énergie incluant commande marche/arrêt compresseur

Espace de travail

• Température de fonctionnement min. : -90 °C
• Température de fonctionnement max. : 220 °C
• Stabilité de la température : 0.05 ± K

Puissance frigorifique (extrait)
Température | Niveau pompe | Fluide de tempérage | Puissance frigorifique 50 Hz | Puissance frigorifique 60 Hz
200 °C | 8 | Huile thermique | 18.5 kW | 18.5 kW
100 °C | 8 | Huile thermique | 18.5 kW | 18.5 kW
20 °C | 8 | Éthanol | 18.5 kW | 18.5 kW
10 °C | 8 | Éthanol | 15 kW | 16 kW
0 °C | 8 | Éthanol | 11.5 kW | 12.2 kW
-10 °C | 8 | Éthanol | 8.7 kW | 9 kW
-20 °C | 4 | Éthanol | 8.5 kW | 9 kW
-30 °C | 4 | Éthanol | 8.5 kW | 9 kW
-40 °C | 4 | Éthanol | 7.5 kW | 8.5 kW
-50 °C | 4 | Éthanol | 6 kW | 7 kW
-60 °C | 4 | Éthanol | 4 kW | 5.2 kW
-70 °C | 4 | Éthanol | 2.2 kW | 3.4 kW
-80 °C | 4 | Éthanol | 0.9 kW | 1.5 kW
-90 °C | 2 | Éthanol | 0.35 kW | 0.5 kW

Caractéristiques techniques (extrait)

• Plage de température de fonctionnement : -90 ... 220 °C
• Plage de température ambiante : 5 ... 40 °C
• Stabilité de la température : 0.05 ± K
• Puissance de chauffe max. : 12 kW
• Puissance absorbée max. : 19 kW
• Consommation de courant : 30 A
• Pression de refoulement max. : 3,1 bar
• Débit max. pompe (pression) : 65 L/min
• Raccord fileté entrée/sortie (extérieur) : M38 x 1,5
• Taille des flexibles entrée/sortie : 1"
• Volume de remplissage min. : 10 L
• Volume de remplissage max. : 30.6 L
• Filetage de raccord eau de refroidissement (extérieur) : 3/4"
• Température d'eau de refroidissement recommandée : 15 °C
• Température max. eau de refroidissement : 30 °C
• Débit d'eau de refroidissement : 26 L/min
• Différence de pression min. eau refroidissement : 0.8 bar
• Pression max. eau refroidissement : 10 bar
• Dimensions (L x P x H) : 760 x 650 x 1605 mm
• Poids : 356 kg
• Niveau sonore : 65 dB(A)
• Alimentation : 400 V; 3/PE; 50 Hz & 460 V; 3/PE; 60 Hz
• Fiche d'alimentation : Câble secteur avec fiche (IEC 60309, 5 pôles, CEE, rouge, 32 A)
