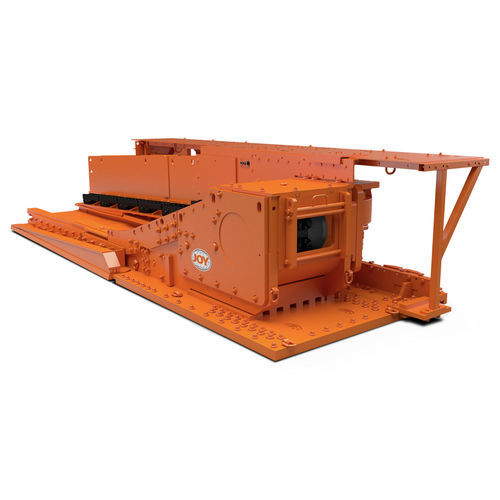

Convoyeur à chaînes AFC

de transportpour la manutentionde transfert

Présentation
Les convoyeurs blindés de front Joy (AFC) sont conçus spécifiquement pour les systèmes longwall et pour fonctionner dans des environnements miniers exigeants. Adaptables aux conditions de site, les AFC assurent l'évacuation continue du charbon et le transfert de matière le long du front.

Points forts

• Conception sur mesure selon l'exploitation et la géologie
• Ingénierie adaptée aux environnements longwall difficiles
• Conçus pour réduire le coût par tonne et limiter les arrêts

Caractéristiques et avantages

• Linepans robustes : Construction simple en quatre éléments pour une durabilité accrue. Pans trapézoïdaux et profil de charge breveté offrant un meilleur contrôle d'horizon et de snake pour un alignement et une stabilité du front constants. Chaque AFC est testé avant livraison.
• Chaînes, pignons et flightbars : Composants assortis fabriqués dans des matériaux spécifiés pour optimiser la durée de vie et les performances de production.
• Solutions de gestion de chaîne : Plusieurs systèmes de tension, combinables ou autonomes, réduisent les défaillances de chaîne et les temps d'arrêt tout en améliorant la sécurité.
• Chaîne broadband : Disponible en diamètres 38–64 mm. Des conceptions brevetées peuvent augmenter la capacité de puissance jusqu'à 60 % par rapport aux chaînes conventionnelles et améliorer la résistance à la fatigue et à l'usure.
• Flightbars : Conçus en CAO pour un nettoyage efficace des voies et un convoyage des matériaux optimisé. Écrous et boulons de sécurité réduisant les risques de panne.
• Châssis d'entraînement Joy : Designs sur mesure aux extrémités de route pour améliorer le transfert de matériau, la découpe par le tailleuse et réduire l'usure, avec maintenance simplifiée.
• Boîtes de vitesses Joy : Conçues pour les opérations AFC afin d'améliorer la disponibilité, faciliter l'entretien et réduire les coûts de remise en état.
• Système de contrôle RS20s AFC / Faceboss RS20s : Standardise le contrôle sur les produits longwall Joy/Komatsu ; peut fonctionner en autonome ou s'intégrer aux supports de toit motorisés et aux tailleuses, et aux réseaux RS20n lorsque disponibles.
• Accouplement Turbo Transmission Technology (TTT) : Accouplement à remplissage contrôlé maintenant le couple en cas de chute de tension normale, entretien minimal et utilisation d'eau comme fluide pour des démarrages à chaud répétés fiables.
• Chargeur de palier et queue de bande : Assure une transition continue du front vers la bande pour minimiser les bouchons et garantir une vidange régulière vers le convoyeur.
• Intégration avec concasseurs : La gamme de concasseurs Komatsu BSL s'intègre à l'AFC pour traiter les blocs de charbon et les roches surdimensionnées, disponible en entraînement direct par engrenage ou par courroie en V.

Ressources (documents et téléchargements)

• Brochure aperçu produits systèmes longwall (Anglais)
• Brochure RS20s pour AFC (Anglais)
• Communiqué : solutions longwall Komatsu (2021)

Caractéristiques techniques

• Capacité (tonnes) : Jusqu'à 6 000 par heure
• Capacité (tons) : Jusqu'à 6 600 par heure
• Longueur du convoyeur (m) : Jusqu'à 450
• Longueur du convoyeur (ft) : Jusqu'à 1 500
• Longueur de linepan (mm) : 1 503; 1 756; 2 050
• Longueur de linepan (in) : 60; 70; 80
