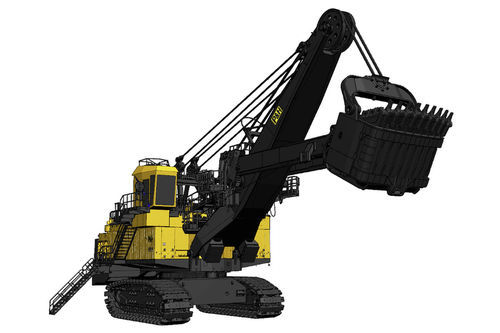

Pelle frontale à câble sur chenilles 4100C AC

pour mine

Présentation
La pelle à câble électrique 4100C offre une capacité de chargement élevée et une fiabilité adaptées aux opérations minières à grande échelle. Avec un exemple de charge nominale de 81,6 t (90 st) et une capacité typique de benne de 45,9 m³, la 4100C est une évolution de la plateforme éprouvée 4100A.

Points clés

• Catégorie : Pelles à câble électriques
• Charge nominale (tonnes métriques) : 72,5 - 82
• Charge nominale (tonnes courtes) : 80 - 90
• Capacité de benne (m³) : 41 - 49
• Capacité de benne (yd³) : 54 - 64
• Production (MTPH) : 7 184 - 9 579
• Production (TPH) : 7 919 - 10 559

Capacité

• Capacité nominale de la benne* (yd³) : 60
• Capacité nominale de la benne* (m³) : 45,9
• Capacité nominale SAE 2:1 (m³) : 50,8
• Capacité nominale SAE 2:1 (yd³) : 66,4
• Taille optimale de camion (mt) : 172 - 363
• Taille optimale de camion (st) : 190 - 400
• Charge suspendue nominale (mt) : 154,2
• Charge suspendue nominale (st) : 170

Portées de travail / Dimensions
Rayon de coupe (m) : 24,7
Rayon de coupe (ft) : 78 ft. 8 in
Hauteur de déversement (porte ouverte) (m) : 9,1
Hauteur de déversement (porte ouverte) (ft) : 31 ft. 0 in
Rayon au niveau du sol (m) : 16,4
Rayon au niveau du sol (ft) : 52 ft. 6 in
Rayon de rotation arrière (m) : 10,2
Rayon de rotation arrière (ft) : 32 ft. 3 in
Niveau des yeux opérateur (m) : 9,5
Niveau des yeux opérateur (ft) : 31 ft. 3 in
Hauteur de coupe (m) : 15,8
Hauteur de coupe (ft) : 51 ft. 10 in

Crowd

• Transmission par courroie V Powerband entre le moteur et le boîtier d'engrenage pour absorber les chocs.
• Réducteurs premier et second en boîtier fermé pour lubrification par barbotage et maintenance facilitée.
• Manche de benne à double jambe avec caisson de torsion et entraînement crémaillère-pignon pour une stabilité en talus et une efficacité de creusage.
• Frein à disque à air à déclenchement par ressort.
• Système de filtration crowd optionnel disponible.

Rotation

• Deux boîtiers d'engrenage planétaires modulaires P&H et une roue de rotation forgée d'une seule pièce transmettent le couple pour des cycles rapides.
• Freins à disque à air à déclenchement par ressort – un par moteur.
• Système de filtration de rotation optionnel disponible.

Alimentation électrique

• Tension d'alimentation : 7 200 V 3 phases, 60 Hz ou 5 000 / 6 000 / 6 600 V 3 phases, 50 Hz
• Transformateur d'alimentation : minimum 3 000 kVA
• Valeur de court-circuit minimale disponible à la pelle : 25 MVA
• Remarque tension : tension selon exigences client

Propulsion

• Deux boîtiers planétaires P&H transmettent indépendamment le couple aux pignons d'entraînement pour l'effort de traction requis.
• Système d'entraînement P&H Delta à faible tension avec patins de chenille moulés résistants.
• Freins à disque à air à déclenchement par ressort – un par moteur.

Treuil

• Toute la transmission logée dans un boîtier d'engrenage fermé avec circulation d'huile filtrée pour une lubrification fiable par barbotage.
• Large tambour de treuil de 65" de diamètre pour prolonger la durée de vie des câbles.
• Système ferrule becket et deux tireurs électriques de série pour un remplacement de câble efficace.
• Freins à disque à air à déclenchement par ressort – un par moteur.

Technologie

• Argus – Système de pesée Argus évaluant chaque benne en temps réel pour améliorer la précision de chargement et le benchmarking opérateur.
• ProVision – Guidage GNSS haute précision (jusqu'à 1 cm) pour un creusage précis et un positionnement des camions.
• MineCare – Système de gestion de maintenance associant surveillance de l'état en temps réel et analyses cloud pour détecter les problèmes avancés.
• DISPATCH – Système de gestion de flotte optimisant les cycles charge-transport pour réduire les files d'attente et améliorer le pilotage de la production.
• Payload 2 – Outil aidant les opérateurs à atteindre de manière répétée les charges cibles des camions.

Caractéristiques techniques

• Model / SKU : 4100C AC
• Brand : Komatsu
• Catégorie : Pelles à câble électriques
• Charge nominale (tonnes métriques) : 72,5 - 82
• Exemple de charge nominale (déclarée) : 81,6 mt (90 st)
• Capacité de benne (m³) : 41 - 49
• Capacité de benne typique (m³) : 45,9
• Capacité SAE 2:1 (m³) : 50,8
• Capacité de benne (yd³) : 54 - 64
• Capacité nominale de la benne (yd³) : 60
• Production (MTPH) : 7 184 - 9 579
• Production (TPH) : 7 919 - 10 559
• Taille optimale de camion (mt) : 172 - 363
• Taille optimale de camion (st) : 190 - 400
• Charge suspendue nominale (mt) : 154,2
• Charge suspendue nominale (st) : 170
• Rayon de coupe : 24,7 m / 78 ft. 8 in
• Hauteur de déversement (porte ouverte) : 9,1 m / 31 ft. 0 in
• Rayon au niveau du sol : 16,4 m / 52 ft. 6 in
• Rayon de rotation arrière : 10,2 m / 32 ft. 3 in
• Niveau des yeux opérateur : 9,5 m / 31 ft. 3 in
• Hauteur de coupe : 15,8 m / 51 ft. 10 in
• Options de tension d'alimentation : 7 200 V 3 phases (60 Hz) ou 5 000 / 6 000 / 6 600 V 3 phases (50 Hz)
• Transformateur d'alimentation minimum : 3 000 kVA
• Valeur de court-circuit minimale à la pelle : 25 MVA
• Systèmes notables : Argus, ProVision, MineCare, DISPATCH, Payload 2
