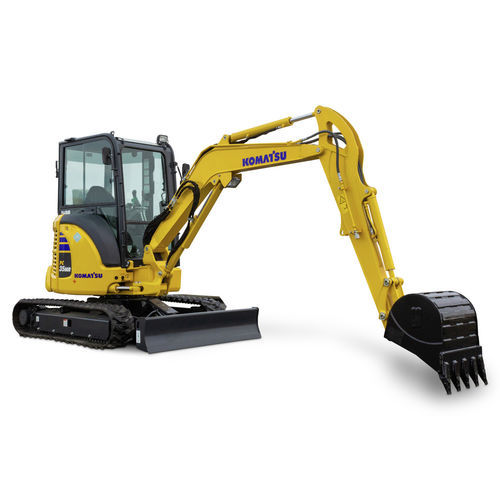

Mini pelle PC35MR-5 E1

sur chenillesdieselcompacte

Présentation Les petites pelles Komatsu intègrent une technologie de pointe pour une efficacité maximale, une productivité accrue et une consommation de carburant réduite. Elles offrent des performances fiables, une excellente visibilité vers l'avant et un poste de conduite confortable. Découvrez la puissance, la précision et le confort de ce modèle. Caractéristiques techniques principales

• Puissance (HP) : 24,4 HP à 2 200 tr/min
• Puissance (kW) : 18,2 kW à 2 200 tr/min
• Poids en ordre de marche (kg) : 3 720 - 3 870
• Poids en ordre de marche (lb) : 8 201 - 8 532
• Capacité du godet (m³) : 0,055 - 0,18
• Capacité du godet (yd³) : 0,07 - 0,24

Système hydraulique

• Nombre de modes de travail sélectionnables : 2
• Pompe principale : pompes pour le pivotement et la lame ; Pistons à cylindrée variable x 2
• Débit maximal : 32 L/min (18,3 gpm US)
• Pression maximale de la lame : 21,5 MPa (3 118 psi)
• Débit maximal de la pompe de lame : 9,9 L/min (2,61 gpm)
• Débit auxiliaire maximal à 20,5 MPa : 50 L/min (13,2 gpm)
• Pression maximale de rotation : 20,1 MPa (2 915 psi)
• Débit maximal de la pompe de rotation : 18,7 L/min (4,9 gpm)
• Type d’engrenage : à engrenages x 2
• Distributeur hydraulique : à 8 tiroirs
• Pompes principales pour : les circuits de flèche, de bras, de godet et de translation
• Mode de fonctionnement : assistance hydraulique

Vérins hydrauliques

• Flèche (nombre de vérins – alésage x course x diamètre de tige) : 85 × 525 × 50 mm (3,35 × 20,7 × 1,97 pouces)
• Bras (nombre de vérins – alésage × course × diamètre de tige) : 75 x 595 x 45 mm (2,9 x 23,4 x 1,77 pouces)
• Godet (nombre de vérins – alésage x course x diamètre de tige) : 65 x 490 x 40 mm (2,55 x 19,29 x 1,57 pouces)
• Lame (dimensions) : 95 x 140 x 45 mm (3,74 x 5,51 x 1,77 pouces)
• Rotation de la flèche (dimensions) : 95 x 482 x 50 mm (3,74 x 18,97 x 1,97 pouces)

Moteurs hydrauliques

• Déplacement : 2 moteurs à pistons à cylindrée variable (avec valve de contre-pression et frein d’arbre de translation)
• Rotation : 1 moteur à pistons à cylindrée fixe (avec valve de freinage et frein d’arbre de rotation)

Transmissions et freins

• Type de transmission : hydrostatique
• Force de traction maximale : 3 400 kgf (7 495 lb)
• Type de frein de service : verrouillage hydraulique
• Frein de stationnement : Frein mécanique
• Pente franchissable : 30°
• Vitesse de déplacement maximale (rapide) : 4,6 km/h (2,85 mph) ; lente : 2,6 km/h (1,61 mph)

Poids en ordre de marche (approximatif)

• Cabine ROPS, chenilles à courroies en caoutchouc : Poids en ordre de marche 3 720 kg (8 201 lbs) ; Pression au sol selon la norme ISO 16754 : 30 mm (35,9 kPa) / 12 pouces (5,2 psi)
• Cabine ROPS, chenilles à courroies en caoutchouc : poids en ordre de marche 3 870 kg (8 532 livres) ; Pression au sol ISO 16754 : 300 mm (35 kPa) / 12 pouces (5,07 psi)

Moteur

• Modèle de moteur : Komatsu 3D88E-7*
• Type de refroidissement : Refroidissement par eau, injection directe
• Nombre de cylindres : 3
• Alésage x course : 88 mm x 90 mm (3,46 x 3,54 pouces)
• Cylindrée : 1,642 L (100,2 pouces cubes)
• Régime nominal du moteur : 2 200 tr/min
• Mode d'entraînement du ventilateur pour le refroidissement du radiateur : mécanique
• Puissance (ISO 9249 / SAE J1349 - nette) : 24,4 HP (18,2 kW)

Capacité du liquide de refroidissement et du lubrifiant (remplissage)

• Réservoir de carburant : 41 L (10,8 gal US)
• Capacité d’huile moteur : 6,7 L (1,77 gal US)
• Liquide de refroidissement : 3,3 L (0,87 gal US)
• Transmission finale : 0,6 L (0,15 gal US)
• Système hydraulique : 20 L (5,3 gal US)

Châssis

• Châssis central : châssis en X
• Châssis de chenille : profilé en caisson
• Dispositif de réglage des chenilles : pistolet à graisse
• Nombre de galets porteurs (de chaque côté) : 1
• Nombre de galets de roulement (de chaque côté) : 4
• Étanchéité des chenilles : étanches

Lame

• Largeur x hauteur de la lame : 1 740 x 355 mm (5 ft. 9 in x 1 ft. 2 in)

Équipement de série (sélectionné)

• Filtre à air, double élément avec évacuateur automatique de poussière
• Ventilateur de refroidissement, type à aspiration
• Alternateur 12 V / 55 A ; Batterie 1 x 12 V / 58 Ah ; Moteur de démarrage 12 V / 1,7 kW
• Phare de route avant ; Phare de travail sur la flèche
• Système hydraulique auxiliaire avec vanne de sélection de débit unidirectionnelle/bidirectionnelle ; Commande au pied pour le système hydraulique auxiliaire ; Vanne de changement de mode ISO/SAE
• Grille de protection du ventilateur ; Protection thermique
• Patin : patin en caoutchouc de 300 mm (patin en caoutchouc de 12")
• Alimentation électrique 12 V x 1 ; Commande de translation automatique à deux vitesses ; Écran LCD couleur haute résolution de 3,5"
• Fonction de verrouillage automatique du levier de verrouillage ; Rétroviseurs (côté droit, côté gauche) ; Ceinture de sécurité rétractable
• Siège à suspension ; Alarme de déplacement ; Arceau de sécurité ROPS à deux montants (ISO 3471)
• Bras : ensemble de bras de 1 720 mm avec tuyauterie ; Flèches : ensemble de flèches de 2 540 mm avec tuyauterie ; Lame de remblayage
• Autres : Arrêt automatique au ralenti ; KOMTRAX® ; Frein de maintien en pivotement ; Contrepoids de 650 kg (1 433 lb)

Équipements en option (sélectionnés)

• Chenilles Road Liner, 300 mm (12")
• Cabine avec climatisation, pré-équipement radio, prise auxiliaire (jack 3,5 mm)
• Manettes proportionnelles
• Godets : godets HD de 300 mm (12"), 457 mm (18") et 610 mm (24") ; pince hydraulique ; attache rapide mécanique

Caractéristiques / spécifications techniques

• Modèle : PC35MR-5 E1
• Constructeur : Komatsu
• Catégorie : Petites pelles hydrauliques
• Modèle de moteur : Komatsu 3D88E-7*
• Puissance nette : 24,4 HP / 18,2 kW à 2 200 tr/min
• Poids en ordre de marche : 3 720 - 3 870 kg (8 201 - 8 532 lbs)
• Capacité du godet : 0,055 - 0,18 m³ (0,07 - 0,24 yd³)
• Réservoir de carburant : 41 L (10,8 gal US)
• Capacité du circuit hydraulique : 20 L (5,3 gal US)
• Débit auxiliaire maximal : 50 L/min à 20,5 MPa (13,2 gpm à 2 973 psi)
• Force de traction maximale : 3 400 kgf (7 495 lb)
• Vitesse de déplacement : Rapide : 4,6 km/h (2,85 mph) / Lente : 2,6 km/h (1,61 mph)
• Largeur x hauteur de la lame : 1 740 x 355 mm
• Châssis : Châssis en X central, châssis de chenilles à profil en caisson, dispositif de réglage des chenilles graissé
• Contrepoids : 650 kg (1 433 lb)
