Pelleteuse lourde 9020C

sur chenillespour mines et carrièreslongue portée

Présentation

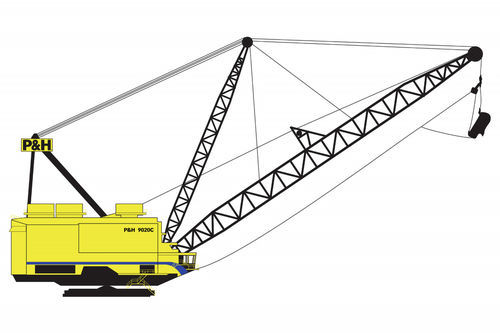

La dragline P&H 9020C est conçue pour fonctionner avec différentes longueurs de flèche, capacités de benne et géométries de site. Configurable pour l'exploitation à ciel ouvert et les travaux de terrassement lourds, la machine est pensée pour des performances constantes sur le long terme et une maintenance simplifiée.

Caractéristiques et avantages

• Cuve ultra‑solide La conception de la cuve répartit les charges de façon homogène afin de réduire les contraintes localisées et d'allonger les intervalles d'entretien.
• Châssis en A pour gestion des charges La géométrie du châssis en A contrôle les forces de charge pour maintenir la stabilité lors des levages lourds.
• Flèche à quatre montants Construction à quatre montants avec face inférieure plate offrant l'intégrité structurelle requise en conditions exigeantes.
• Plateforme électronique Le système de contrôle Centurion supervise les performances de la machine et soutient la productivité des opérateurs ainsi que la planification de la maintenance.

Principales spécifications
Capacité de la benne (m3) : 55 - 93
Capacité de la benne (yd3) : 75 - 117
Longueur de flèche (m) : 90 - 125
Longueur de flèche (ft) : 300 - 405

Spécifications techniques

• Capacité de la benne : 55 - 93 m3 (75 - 117 yd3)
• Longueur de flèche (plage de travail) : 106,7 m (350 ft) ; Longueurs disponibles : 90 - 125 m (300 - 405 ft)
• Angle de flèche : 37,5°
• Capacité de charge suspendue : 219 996 kg (485 000 lbs)
• Portée d'exploitation : 98,5 m (323,3 ft)
• Profondeur de creusement (pratique) : 68,3 m (224 ft)
• Hauteur de déversement : 49,9 m (163,7 ft)
• Diamètres des câbles et tambours : Câbles de levage 101,6 mm (4,375 in) ; Câbles de dragage 101,6 mm (4,365 in) ; Tambour de levage 286 cm (112,5 in) ; Tambour de dragage 286 cm (112,5 in)
• Cuve et patins : Diamètre de la cuve 22,3 m (73 ft) ; Dégagement cuve/plateforme 2,0 m (6,7 ft) ; Pression au sol (cuve) 148 kPa (21,4 psi)
• Diamètre du cercle de rails : 19,5 m (64 ft)
• Quantité et diamètre des rouleaux : 141 x 356 mm (141 x 14 in)
• Diamètre primitif, crémaillère de rotation : 17,9 m (58,8 ft)
• Dimensions maximales des patins : 5,2 x 21,3 m (17 x 70 ft)
• Pression au sol (patins) : 265,9 kPa (38,5 psi) * (pression au sol des patins supposant 90 % du poids de la machine sur les patins)
• Largeur entre patins : 32,6 m (107 ft) ; Dégagement sous patins : 0,6 m (1,9 ft) ; Longueur normale de marche : 2,3 m (7,5 ft)
• Masses (standard) : Poids net 5 288,1 kg ; Contrepoids 556,1 kg ; Poids en ordre de travail 5 844,2 kg
• Châssis tournant et maison : Longueur maison machine 35,9 m (117,8 ft) ; Largeur maison machine 30,5 m (100 ft) ; Rayon arrière 24,5 m (80,3 ft) ; Axe central au pied de flèche 12,2 m (40 ft) ; Hauteur du pied de flèche 4,9 m (16,2 ft) ; Profondeur du châssis tournant 2,84 m (112 in)
• Flèche et guide : Construction de la flèche — 4 montants à large âme avec liaison par tuyau ; Matériau de la flèche — HSLA ; Diamètre du poulie de pointe (pivotante) 3 454 mm (136 in) ; Guide — Style Constant Contact ; Diamètre du poulie de guide 3 454 mm (136 in)
• Électronique : Système de contrôle Centurion pour supervision et soutien à la productivité
