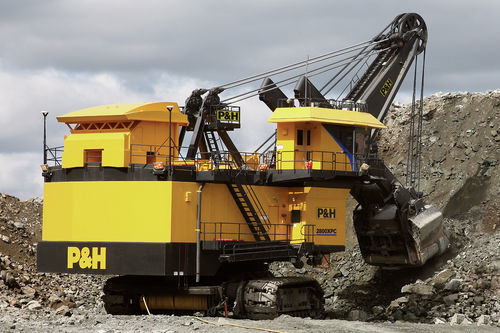

Pelle frontale à câble sur chenilles 2800XPC

à chenillespour mines et carrièrespour mine

Présentation
La pelle électrique à câble 2800XPC est conçue pour le chargement intensif et l'exploitation continue en milieu minier exigeant. Elle associe un système électrique AC à un godet haute capacité et une conception optimisée pour l'efficacité des cycles et la durabilité, offrant une manutention des matériaux fiable à faible coût par tonne.

Avantages clés

• Faible coût par tonne chargé grâce à une capacité de production élevée
• Forces de coupe importantes et performance de creusement stable

Caractéristiques et avantages

• Systèmes de machines de grande taille dans un ensemble compact : Les commandes électriques Centurion avancées et un train de transmission robuste fournissent puissance et productivité comparables à des machines plus grandes.
• Stabilité tout au long du cycle de fouille : Le bras de godet à double jambe et la structure en torsion réduisent le torsionnement et améliorent la pénétration et la stabilité sur matériaux durs.
• Technologie moderne de godet : Système de verrouillage à faible entretien, pénétration optimale de la pointe et compatibilité pour passer les pelles avec les camions.

Systèmes de la machine (descriptif)

• Crowd : Courroie Powerband en V entre le moteur et le carter d'engrenage pour absorber les chocs. Réductions primaire et secondaire dans un carter fermé pour lubrification par éclaboussure, maintenance simplifiée et durée de vie prolongée des composants. Bras de godet à double jambe avec mécanisme crémaillère-pignon pour une stabilité intrinsèque. Frein à disque à air, réglé par ressort.
• Swing : Deux boîtes planétaires modulaires transmettent le couple pour des temps de cycle rapides. Freins à disque à air, réglés par ressort (un par moteur). Système de filtration pour lubrification par éclaboussure.
• Propel : Fonction propel-on-demand pour une transition rapide en mode propulsion. Deux boîtes planétaires transmettent indépendamment le couple aux pignons d'entraînement. Entraînement à chaîne Delta à faible tension avec patins de chenille moulés résistants. Freins à disque à air, réglés par ressort (un par moteur).
• Hoist : Tous les engrenages logés dans un carter unique fermé avec huile filtrée et refroidie, plus lubrification par éclaboussure. Tambour de levage de grand diamètre (56 in) pour une longue durée de flexion de la corde. Système ferrule-becket et deux treuils électriques standard. Freins à disque à air, réglés par ressort (un par moteur).

Ressources (listées sur la page)

• Brochure produit (2800XPC) disponible en téléchargement (PDF).

Remarques

• La charge utile et la capacité du godet dépendent de nombreux facteurs (application, matériau, configuration) ; les valeurs fournies sont indicatives et dépendantes de l'application.
• Des options de tension d'alimentation et de configuration électrique sont disponibles pour répondre aux exigences du site client.

Caractéristiques techniques

• Catégorie : Pelle électrique à câble
• Charge nominale (tonnes métriques) : 59
• Charge nominale (short tons) : 65
• Capacité du godet (m3) : 26,8 - 33,6
• Capacité du godet (yd3) : 35 - 44
• Production (MTPH) : 5 702 - 7 603
• Production (TPH) : 6 285 - 8 381
• Charge suspendue nominale (tonnes métriques) : 122,5
• Charge suspendue nominale (short tons) : 135
• Rayon de coupe : 24,2 m (79 ft. 3 in)
• Hauteur de déversement (porte ouverte) : 9,1 m (30 ft)
• Rayon au niveau du plancher : 16,4 m (53 ft. 9 in)
• Rayon de giration arrière : 9,9 m (32 ft. 6 in)
• Niveau des yeux de l'opérateur : 9,6 m (31 ft. 4 in)
• Hauteur de coupe : 16,6 m (54 ft. 6 in)
• Tension d'alimentation (options) : 4 160 ou 7 200 V 3 phases, 60 Hz ou 5 000, 6 000 ou 6 600 V 3 phases, 50 Hz
• Transformateur d'alimentation (minimum) : 2 750 kVA (pour alimentation 5 000, 6 000 ou 6 600 V 3 phases)
• Courte-circuit minimal disponible à la pelle : 22 MVA (pour alimentation 5 000, 6 000 ou 6 600 V 3 phases)
• Remarque tension : Tension selon les exigences du client
