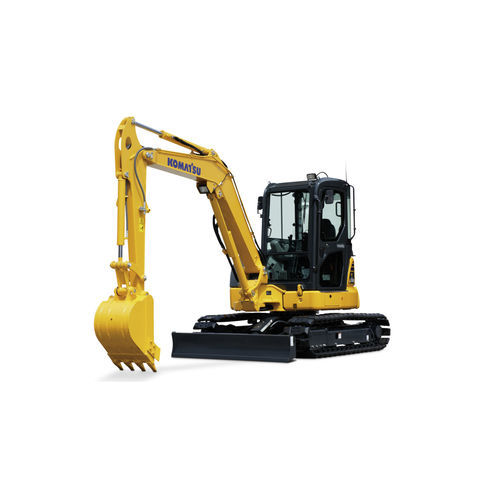

Mini pelle PC55MR-5

sur chenillesdiesel

Présentation Les petites pelles Komatsu intègrent une technologie de pointe garantissant une efficacité maximale, une productivité accrue et une consommation de carburant réduite. Elles offrent des performances fiables, une excellente visibilité vers l'avant et un poste de conduite confortable. Découvrez la puissance, la précision et le confort de ce modèle. Résumé des caractéristiques

• Puissance (HP) : 38 HP à 2 400 tr/min
• Puissance (kW) : 28,3 kW à 2 400 tr/min
• Poids en ordre de marche (kg) : 5 150 - 5 270
• Poids en ordre de marche (lb) : 11 354 - 11 618
• Capacité du godet (m³) : 0,055 - 0,18
• Capacité du godet (yd³) : 0,07 - 0,24

Système hydraulique

• Type HydrauMind : Système HydrauMind (Hydraulic Mechanical Intelligence New Design)
• Nombre de modes de travail sélectionnables : 2
• Pompe principale : Pompes pour le pivotement et la lame
• Type de pompe à débit variable : à pistons axiaux
• Débit maximal : 153,3 L/min (40,1 gpm US)
• Débit maximal de la pompe de pivotement : 63 L/min (16,6 gpm US)
• Type d’engrenage : à cylindrée fixe (auxiliaire)
• Pompes principales pour : circuits de flèche, de bras, de godet et de translation
• Réglages des soupapes de décharge : circuits d’outils 26,5 MPa (3 844 psi), circuit de translation 26,5 MPa (3 844 psi), circuit de pivotement 21,6 MPa (3 133 psi), circuit pilote 3,14 MPa (455 psi)

Vérins hydrauliques

• Flèche (mm) : 90 x 691 x 50
• Bras (mm) : 85 x 733 x 55
• Godet (mm) : 75 x 580 x 50
• Flèche (pouces) : 3,54 x 27,2 x 1,97
• Bras (pouces) : 3,35 x 28,9 x 2,17
• Godet (pouces) : 2,95 x 22,8 x 1,97
• Lame (mm) : 110 x 140 x 50
• Rotation de la flèche (mm) : 95 x 630 x 50

Moteurs hydrauliques

• Avancement : 2 moteurs à pistons axiaux avec frein de stationnement
• Rotation : 1 moteur à pistons axiaux avec frein de maintien en rotation

Transmissions et freins

• Type de transmission : hydrostatique
• Force de traction maximale : 4 280 kgf (9 436 lb)
• Type de frein de service : blocage hydraulique
• Frein de stationnement : Frein mécanique
• Pente franchissable : 30°
• Force d'excavation maximale : 3 980 kgf (8 768 lbf)
• Vitesse de déplacement maximale : Vitesse rapide : 4,6 km/h (2,9 mph), vitesse lente : 2,6 km/h (1,6 mph)

Système de pivotement

• Réducteur de pivotement : engrenage planétaire
• Frein de maintien / Verrouillage de pivotement : frein à disque mécanique
• Vitesse de pivotement : 9 tr/min

Poids en ordre de marche (approximatif)

• Poids en ordre de marche comprenant une flèche monobloc de 2 900 mm (9 ft 6 in), un bras de 1 640 mm (5 ft 5 in), un godet SAE à bords relevés, une lame, les quantités nominales de lubrifiants et de liquide de refroidissement, le réservoir de carburant plein, l’opérateur et l’équipement de série.
• Dimensions des patins : 400 mm (16 in)
• Pression au sol (cabine ROPS, patins en caoutchouc) : 0,3 kg/cm² (29,6 kPa / 4,27 psi)
• Poids en ordre de marche avec cabine ROPS et patins en caoutchouc : 5 270 kg (11 618 lb)
• Poids en ordre de marche avec auvent ROPS et patins en caoutchouc : 5 150 kg (11 354 lb)

Moteur

• Modèle de moteur : Komatsu 4D88E-7*
• Type de refroidissement : Refroidi par eau, 4 temps, injection directe, EGR refroidi
• Alimentation : atmosphérique
• Nombre de cylindres : 4
• Alésage x course : 88 mm x 90 mm (3,46 pouces x 3,54 pouces)
• Cylindrée : 2,19 L (134 in³)
• Régime nominal du moteur : 2 400 tr/min
• Régulateur : Contrôle à toutes les vitesses, électronique
• Mode d'entraînement du ventilateur de refroidissement du radiateur : Mécanique
• Puissance (brute selon SAE J1995) : 39 HP (29,1 kW)
• Puissance (ISO 9249 / SAE J1349 nette) : 38 HP (28,3 kW)

Capacité du liquide de refroidissement et du lubrifiant (remplissage)

• Réservoir de carburant : 65 L (17,2 gal US)
• Huile moteur : 8,1 L (7,5 L indiqués entre parenthèses pour une autre référence) (2,2 gal US / 2,0 gal US indiqués à titre alternatif)
• Liquide de refroidissement : 8,9 L (2,4 gal US)
• Transmission finale : 0,7 L (0,2 gal US)
• Réservoir hydraulique : 55 L (20 L) (14,5 gallons US, avec une valeur alternative de 5,3 gallons US indiquée)

Train de roulement

• Châssis central : châssis en X
• Châssis de chenille : profilé en caisson
• Réglage des chenilles : hydraulique
• Nombre de patins (de chaque côté) : 39
• Nombre de galets porteurs (de chaque côté) : 1
• Nombre de galets de chenille (de chaque côté) : 4
• Étanchéité des chenilles : étanche

Équipement de série (sélection)

• Filtre à air, double élément avec évacuateur automatique de poussière
• Ventilateur de refroidissement, type à aspiration
• Système de refroidissement côte à côte
• Alternateur 12 V / 55 A
• Décélération automatique
• Batterie 1 x 12 V / 72 Ah
• Moteur de démarrage 12 V / 2,3 kW
• Éclairage de travail sur la flèche et sur la cabine/la verrière
• Circuit hydraulique auxiliaire avec distributeur
• Grille de protection du ventilateur et protection thermique
• Patins en caoutchouc de 16" (400 mm) patins en caoutchouc
• Alimentation 12 V
• Commande automatique de déplacement à deux vitesses
• Commande auxiliaire et de pivotement de la flèche par pédale
• Fonction de verrouillage automatique du levier de verrouillage
• Tableau de bord, écran couleur de 3,5 pouces
• Fonction d’identification de l’opérateur
• Rétroviseurs (droite, gauche, arrière)
• Ceinture de sécurité rétractable de 76 mm ; siège à suspension (hauteur moyenne)
• Alarme de déplacement et feu de route
• Arceau de sécurité ROPS à deux montants
• Bras de 2 640 mm (5'5") avec tuyauterie ; flèche de 2 900 mm (9'6") avec tuyauterie ; lame de remblayage
• Arrêt automatique au ralenti ; KOMTRAX® niveau 5 – via réseau cellulaire ; frein de maintien en pivotement

Équipements en option (sélection)

• Chenilles Road Liner (400 mm / 16")
• Chenilles en acier (400 mm / 16")
• Cabine avec porte à charnières, climatisation, pré-équipement radio, prise auxiliaire (jack 3,5 mm)
• Manettes de commande proportionnelles
• Lame de déblayage inclinable
• Large gamme d’équipements auxiliaires

Ressources et remarques

• Brochure disponible pour les modèles apparentés (référence à la documentation du constructeur).
• Les valeurs techniques indiquées sont celles fournies par le constructeur ; plusieurs unités (métriques et impériales) sont indiquées lorsqu’elles sont disponibles.

Caractéristiques / spécifications techniques

• Modèle : PC55MR-5
• Marque : Komatsu
• Moteur : Komatsu 4D88E-7, 4 cylindres, 2,19 L, 2 400 tr/min
• Puissance : 38 HP (28,3 kW) à 2 400 tr/min
• Poids en ordre de marche : 5 150 - 5 270 kg (11 354 - 11 618 lbs)
• Capacité du godet : 0,055 - 0,18 m³ (0,07 - 0,24 yd³)
• Réservoir de carburant : 65 L (17,2 gal US)
• Système hydraulique : HydrauMind, pompes à pistons axiaux à débit variable, débit maximal 153,3 L/min
• Transmission : hydrostatique ; force de traction maximale 4 280 kgf (9 436 lb) ; vitesse de déplacement maximale de 4,6 km/h (2,9 mi/h)
• Châssis : châssis en X, châssis de chenilles à profil en caisson, réglage hydraulique des chenilles, 39 patins par côté
• Équipements de série : KOMTRAX® niveau 5, écran couleur de 3,5 pouces sur le tableau de bord, auvent ROPS (ou cabine ROPS en option), circuit hydraulique auxiliaire
