Pelleteuse lourde 9020XPC

sur chenillespour mines et carrièrespour mine

Présentation

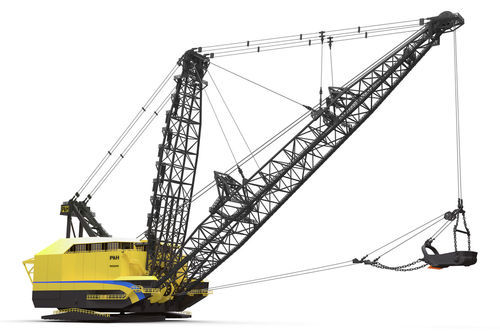

La dragline P&H 9020XPC est conçue pour la manutention continue de matériaux lourds en carrière à ciel ouvert. Disponible avec plusieurs longueurs de flèche et capacités de godet, la machine associe un tub haute capacité, une construction de flèche à quatre cordons et la plateforme électronique Centurion pour assurer une exploitation fiable et un contrôle opérationnel efficace.

Principales caractéristiques

• Tub ultra-résistant répartissant les charges de manière uniforme pour une fiabilité élevée
• Cadre en A conçu pour gérer efficacement les forces de charge
• Flèche à quatre cordons offrant l'intégrité structurelle nécessaire en conditions difficiles
• Plateforme électronique (système de commande Centurion) pour optimiser le rendement des opérateurs et surveiller la dragline
• Flèche et cadre en A fortement optimisés pour la stabilité, une excellente visibilité des moufles et des charges axiales équilibrées
• Conçue avec le retour des utilisateurs pour améliorer la sécurité, la livraison, la maintenance et les inspections
• Support après-vente complet pour réduire le coût total de possession et optimiser la production

Points de conception et de construction

• Tub conçu pour une longue durée de vie et un faible entretien ; soudures verti-shield sur toutes les plaques d'intersection avec une seule soudure continue pour une distortion minimale
• Quatre cordons à large profil avec lacing par tuyau pour la construction de la flèche ; matériau de la flèche : HSLA
• Guidage de câble de type Constant Contact et moufles de grand diamètre pour les systèmes de treuillage/dragage

Caractéristiques techniques

• Capacité godet (m3) : 85 - 122
• Capacité godet (yd3) : 110 - 160
• Longueur de flèche (m) : 100 - 130
• Longueur de flèche (ft) : 325 - 425
• Câbles de treuillage : 133.4 mm (5.25 in)
• Drag ropes : 133.4 mm (5.25 in)
• Tambour de treuillage : 335 cm (132 in)
• Tambour de dragage : 335 cm (132 in)
• Diamètre du tub : 26.8 m (88 ft)
• Pression au sol (tub) : 138 kPa (20.1 psi)
• Jeu tub/plate-forme : 2 m (6.7 ft)
• Diamètre du cercle de rails : 23.8 m (78 ft)
• Nombre et diamètre des rouleaux : 171 x 406 mm (171 x 16 in)
• Diamètre primitif, crémaillère de rotation : 22.1 m (72.4 ft)
• Taille des patins (dimensions maxi) : 5.2 x 26.8 m (17 x 88 ft)
• Pression au sol (patins) : 225.2 kPa (32.6 psi) - note : pression au sol des patins supposant 90% du poids de la machine sur les patins
• Largeur entre patins : 38.1 m (125 ft)
• Garde sous patins : 0.6 m (2 ft)
• Longueur normale de marche : 2.3 m (7.5 ft)
• Poids net : 7 532.5 kg (16,606 Ibs)
• Contrepoids : 439.1 kg (968 Ibs)
• Poids en ordre de service : 7 971.6 kg (17,574 Ibs)
• Longueur de la cabine machine : 38.9 m (127.5 ft)
• Largeur de la cabine machine : 36.4 m (119.3 ft)
• Rayon arrière : 27.4 m (90 ft)
• Pivot central à la base de flèche : 12.2 m (40 ft)
• Hauteur à la base de flèche : 5.9 m (19.5 ft)
• Profondeur du châssis tournant : 3.68 m (145 in)
• Capacité de charge suspendue : 344,736 kg (760,000 Ibs)
• Plage de longueur de flèche en service : 113.1 m (371 ft)
• Angle de flèche (deg) : 35.8
• Rayon d'action : 105.9 m (347.5 ft)
• Profondeur de creusement (pratique) : 64.8 m (212.5 ft)
• Hauteur de déversement : 48.1 m (161 ft)
