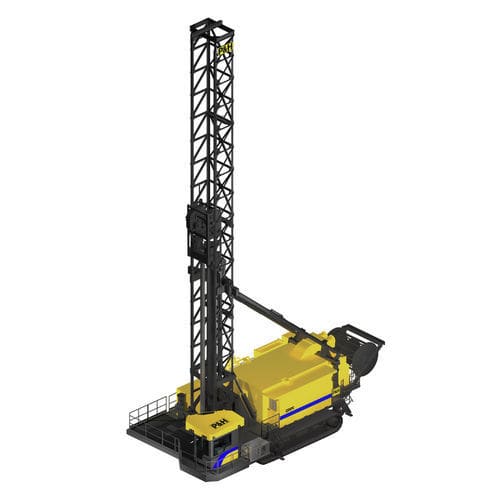

Foreuse de trous de dynamitage 320XPC

sur chenillesrotativeélectrique

Présentation
Le Komatsu 320XPC est une foreuse rotative ultra-classe conçue pour les applications d'exploitation minière en roche dure à haut volume. Combinant un treuil à crémaillère, des systèmes électriques intégrés et un châssis lourd, le 320XPC vise une pénétration constante, une maintenance simplifiée et une intégration efficace avec de grandes pelles pour optimiser les cycles forage/chargement.

Points forts du produit

• Système crémaillère offrant un couple constant et jusqu'à 122 000 lb de charge sur tranchant pour accélérer les cycles de tirage.
• Systèmes intégrés électriques (rotation, pulldown, compresseur, pompes) pour réduire la complexité carburant et la maintenance.
• Accès de service au niveau du sol, lubrification centralisée et passerelles larges pour un entretien plus sûr et plus rapide.
• Conçu pour s'associer à de grandes pelles (ex. : P&H 4100XPC) pour des opérations forage/chargement à haute production.

Caractéristiques et avantages

• Pulldown puissant : Pulldown électrique en tête avec crémaillère offrant un chargement positif du trépan et une transmission précise de la force.
• Mâts robustes : Mât en treillis en acier allié à haute résistance pour une résistance à la fatigue et un support stable de la tige de forage.
• Propulsion supérieure : Chenilles lourdes et entraînements hydrauliques hydrostatiques pour manœuvrabilité, franchissement et mises en place rapides.
• Compresseurs fiables : Options de compresseurs de service minier dimensionnées pour répondre aux besoins d'aération et de bailage.
• Visibilité opérateur : Large champ de vision depuis la station avec vitrages et systèmes vidéo ; siège pivotant pour repositionnement en propulsion.
• Environnement opérateur productif : Cabine certifiée FOPS Niveau II, vitrage feuilleté, commandes ergonomiques, siège à suspension pneumatique réglable et réduction des vibrations.
• Accès de plateforme facile : Agencement de ponts efficace avec larges passerelles extérieures/intérieures et grand pont arrière pour changement de trépan et de tiges.
• Diagnostics avancés : Système de commande électrique Centurion avec capteurs et E/S pour surveillance précise et dépannage.
• PreVail RHM : Solution de données de santé et performance machine pour obtenir des informations exploitables.
• Capacité grand froid et haute altitude : Options pour conditions arctiques et configurations pour performance au‑dessus de 4 250 m (14 000 ft).
• Protection réseaux faibles (option) : Transformateur soft-start optionnel pour réduire le courant d'appel sur réseaux faibles.

Ressources

• Brochure (English)
• Fiche technique 320XPC
• Sell sheet 320XPC

Spécifications techniques

• Catégorie de produit : Foreuses à trous d'éclatement — Foreuse rotative
• Modèle / Dénomination commerciale : 320XPC
• Diamètre du trou (in) : 10 5/8 - 17 1/12
• Diamètre du trou (mm) : 270 - 444
• Charge maximale sur trépan : 68 083 kg (env.) / 150 000 lbs
• Charge sur trépan (kg) (indiquée dans les éléments de page) : 68 038 (voir spécifications détaillées)
• Profondeur passage unique (ft) : 65
• Profondeur passage unique (m) : 19,8
• Passage unique max optionnel : 70 ft (21,3 m)
• Multi-passe max (rack simple) : 39,6 m (130 ft)
• Multi-passe max (rack double) : 59,4 m (195 ft)
• Poids en service (max) : 181 437 kg / 400 000 lbs
• Poids d'expédition avec mâts : 153 949 kg / 339 400 lbs
• Type de chenilles : Système d'entraînement lug and tumbler heavy-duty (conception Komatsu)
• Largeur semelle / patin (standard) : 36 in (914 mm)
• Largeur semelle / patin (option) : 44 in (1 117 mm)
• Propulsion : Double entraînement planétaire hydrostatique avec sprint set, frein de libération hydraulique — 231 kW (310 HP)
• Vitesse élevée de propulsion : 0–0,97 kph (60 Hz) / 0–1,6 kph (60 Hz)
• Pente maximale : 20%
• Réglage take-up : Vérin et cales
• Type système d'air : Vis inondée d'huile Sullair
• Type filtre système d'air : Donaldson 2‑étages sec double (Gardner Denver) ou trois Donaldson 2‑étages sec (Sullair)
• Débit d'air standard (nominal) : 3 450 CFM* (valeurs réelles selon application ; requiert moteur principal 1 000 HP)
• Type compresseur : Gardner-Denver SSY Series vis inondée d'huile (options disponibles)
• Pression de service air : 65 psi (448 kPa)
• Climatisation cabine opérateur : Unité HVAC mine air systems disponible avec pressurisation et filtration
• Commandes cabine opérateur : PLC contrôlé, rétroéclairé pour opérations nocturnes
• Protection chute d'objets : FOPS Niveau II
• Vitrage : Verre feuilleté anti‑éclatement sur tous les côtés, toit avec protection
• Bruit cabine opérateur : <80 dB en déplacement
• Type cabine opérateur : Montage arrière avec suppression vibration/son ; siège suspendu pneumatique, siège formateur, mini-frigo, teinte vitrage et éclairage LED
• Type manutention tiges : Rack à parallélogramme ; un rack standard (option jusqu'à deux)
• Diamètre tige : 9,25 - 13,625 in (235 - 346 mm)
• Options manutention tiges : Rack additionnel, jusqu'à deux au total
• Treuil auxiliaire : 14 000 lbs (6 350 kg)
• Clé de desserrage : P&H SureWrench
• Construction mât : Type treillis en profils d'acier allié
• Longueur mât (standard) : 65 ft (19,81 m) ; optionnel : 70 ft (21,3 m)
• Levage/abaissement mât : Deux vérins hydrauliques, diamètre standard 267 mm (10,5 in)
• Conception machine rotative : Doubles moteurs DC P&H, entraînements ABB DCS 880 indépendants (master/follower) ; peut fonctionner sur un seul moteur pour maintenance
• Vitesse de rotation : 0–119 rpm
• Couple maximal : jusqu'à 33 895 N·m (jusqu'à 25 000 ft·lbs)
• Moteur principal (standard) : 522 kW (700 HP)
• Moteur principal (option) : 746 kW (1 000 HP)
• Caractéristiques électriques : Minimum 1,5 MVA continu, 6 MVA court-circuit min. au forage ; déconnexion externe au raccord câble traîné, sectionneur de charge haute tension et contacteur à vide
• Conception treuil / pulldown : Moteur DC entraînant un système crémaillère sans chaîne
• Vitesse d'avance forage : Jusqu'à 16 ft/min (jusqu'à 4,9 m/min)
• Vitesse de treuil : Jusqu'à 105 ft/min (jusqu'à 37,0 m/min)
• Entraînement treuil/pulldown : Crémaillère électrique sans chaîne
• Système hydraulique : Pompe à palettes circuit ouvert auxiliaire pour levage mât, nivellement et manutention tiges ; système principal circuit fermé double pompe à piston à déplacement variable ; filtration 3 µm et 5 µm et tamis magnétiques
• Éclairage : Projecteurs LED standard pour aire de travail
• Vérins de nivellement : Quatre cylindres — Ø 254 mm x course 1 676 mm
• Nivellement automatique : Standard
• Plaques de vérin (standard) : Ø 30 in (762 mm) ; pression au sol (standard) 129 psi (840 kPa)
• Plaques de vérin (option) : Ø 50 in (1 270 mm) ; pression au sol (option) 46 psi (317 kPa)
• Poids & pressions au sol : Pression sol avec patins 36 in : 29,0 psi ; avec patins 914 mm : 200 kPa ; avec patins 44 in : 22,6 psi
• Centurion electrical control : Contrôleur superviseur avec communication intégrée aux entraînements, Profibus I/O, affichages GUI, PreVail RHM-ready pour données de santé et performance machine
