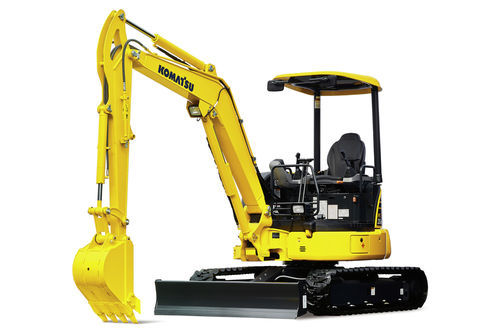

Mini pelle PC30MR-5 E1

à chenillespour chantier de constructionà rayon arrière court

Présentation
La pelle compacte Komatsu PC30MR-5 E1 offre des performances efficaces pour les chantiers urbains, le creusement de tranchées et les travaux de réseaux. Elle associe une contre-rotation réduite, un moteur économe en carburant et des commandes hydrauliques précises pour optimiser la productivité sur les sites contraints, tout en garantissant une bonne visibilité et un poste opérateur confortable en cabine ou en bâche.

Caractéristiques principales

• Puissance : 24,4 ch (18,2 kW) @ 2 200 tr/min
• Poids en service : 3 090 – 3 240 kg (6 812 – 7 143 lbs)
• Capacité godet : 0,055 – 0,16 m3 (0,07 – 0,21 yd3)
• Réservoir carburant : 41 L
• Capacité système hydraulique : 20 L
• Débit auxiliaire maxi : 50 L/min (13,2 gpm à 2 973 psi)
• Largeur patin standard : 300 mm
• Dimensions lame (L×H) : 1 550 × 355 mm

Moteur

• Modèle : Komatsu 3D88E-7*
• Refroidissement : Eau, injection directe
• Nombre de cylindres : 3
• Alésage × course : 88 × 90 mm
• Cylindrée : 1,642 L
• Régime nominal : 2 200 tr/min
• Entraînement du ventilateur : Mécanique

Système hydraulique

• Modes de travail sélectionnables : 2
• Pompes principales : Piston à déplacement variable × 2 (swing et lame)
• Débit maximum : 32 L/min (18,3 US gpm)
• Pression maxi lame : 21,5 MPa (3 118 psi)
• Débit maxi pompe lame : 9,9 L/min (2,61 gpm)
• Débit auxiliaire maxi à 2 973 psi : 50 L/min (13,2 gpm)
• Pression maxi rotation : 20,1 MPa (2 915 psi)
• Débit maxi pompe swing : 18,7 L/min (4,9 gpm)
• Valve hydraulique : 8 éléments
• Mode fonctionnement : Assistance hydraulique

Vérins hydrauliques

• Flèche : 85 × 525 × 50 mm
• Brazo (bras) : 75 × 595 × 45 mm
• Godet : 65 × 490 × 40 mm
• Lame (1) : 95 × 135 × 45 mm
• Rotation flèche (1) : 80 × 500 × 40 mm

Transmission et freins

• Type de transmission : Hydrostatique
• Tirant maxi : 3 400 kgf (7 495 lbs)
• Frein de service : Blocage hydraulique
• Frein de stationnement : Mécanique
• Pente franchissable : 30°
• Vitesse de déplacement — Haute : 4,6 km/h (2,85 mph)
• Vitesse de déplacement — Basse : 2,6 km/h (1,61 mph)

Poids en service (approx.)

• ROPS canopy, chenille caoutchouc — Pression au sol (ISO 16754) : 3,87 psi (26,7 kPa)
• Poids ROPS canopy, chenille caoutchouc : 3 090 kg (6 812 lbs)
• ROPS cabine, chenille caoutchouc — Pression au sol (ISO 16754) : 4,25 psi (29,3 kPa)
• Poids ROPS cabine, chenille caoutchouc : 3 240 kg (7 143 lbs)

Capacités de remplissage liquides

• Réservoir carburant : 41 L
• Huile moteur : 6,7 L
• Liquide de refroidissement : 3,3 L
• Réducteur final : 0,6 L
• Système hydraulique : 20 L

Sous-châssis

• Châssis central : X-frame
• Cadre de chenille : Section en boîte
• Régleur de chenille : Graisseur
• Galets porteurs (par côté) : 1
• Roues de chaîne (par côté) : 4
• Joint de chenille : Etanchéifié

Lame

• Largeur × hauteur lame : 1 550 × 355 mm

Équipement standard (sélection)

• Moteur : Filtre à air double élément avec évacuation automatique de poussière ; ventilateur de refroidissement à aspiration
• Système électrique : Alternateur 12 V/55 A ; auto-décelérateur ; batterie 12 V/58 Ah ; démarreur 12 V/1,7 kW ; feu de déplacement avant ; projecteur de travail sur flèche
• Hydraulique : Hydraulique auxiliaire avec valve sélecteur débit un sens/bidirectionnel ; commande au pied pour auxiliaire ; valve changement de pattern ISO/SAE
• Protections : Grille de ventilateur ; protection thermique
• Sous-châssis : Patin caoutchouc 300 mm
• Poste opérateur : Alimentation 12 V ; contrôle de translation automatique 2 vitesses ; écran LCD 3,5" haute résolution ; verrouillage automatique du levier ; rétroviseurs ; ceinture rétractable ; siège suspendu ; alarme de déplacement ; arceau ROPS 2 montants (ISO 3471)
• Équipement de travail : Bras 1 240 mm avec canalisation ; lame de remblayage ; flèche 2 285 mm avec canalisation
• Autres : Arrêt au ralenti automatique ; KOMTRAX ; borne batterie à déconnexion rapide ; frein de maintien rotation ; contrepoids (env. 260 kg)

Équipement en option (sélection)

• Sous-châssis : Chenille Road Liner (300 mm)
• Poste opérateur : Cabine avec climatisation, préparation radio, entrée auxiliaire ; joysticks proportionnels
• Outils : Godets renforcés (300, 457, 610 mm) ; pouce hydraulique ; attache rapide mécanique

Caractéristiques / spécifications techniques

• Modèle : PC30MR-5 E1
• Marque : Komatsu
• Modèle moteur : Komatsu 3D88E-7*
• Puissance : 24,4 ch (18,2 kW) @ 2 200 tr/min
• Poids en service : 3 090 – 3 240 kg (6 812 – 7 143 lbs)
• Capacité godet : 0,055 – 0,16 m3 (0,07 – 0,21 yd3)
• Réservoir carburant : 41 L
• Capacité hydraulique : 20 L
• Débit auxiliaire maxi : 50 L/min (13,2 gpm à 2 973 psi)
• Largeur patin (standard) : 300 mm
• Dimensions lame : 1 550 × 355 mm
