Foreuse de trous de dynamitage ZT44

sur chenillesfond de trouCUMMINS

Présentation

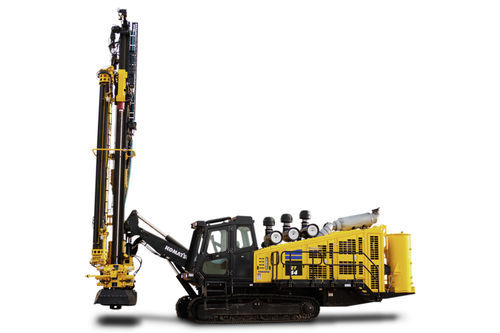

La ZT44 est une foreuse sur chenilles de type down-the-hole conçue pour les opérations de trous de mine. Elle associe un groupe moteur haute puissance à un compresseur grande capacité bipression et des structures spécifiques pour soutenir une production continue selon la dureté des roches.

Description principale du produit
La ZT44 apporte une performance adaptable pour les opérations de pré-fendage, de production et d'appoint. Conçue pour fonctionner 24/7, elle accepte des tailles de marteaux importantes et des cycles de service soutenus tout en facilitant l'accès aux opérations de maintenance et la visibilité opérateur.

Usages principaux et avantages

• Polyvalence pour forages de pré-fendage, production et applications auxiliaires sur site
• Structures et transmission adaptées aux exigences des environnements miniers
• Conçue pour une production continue 24/7 afin d'optimiser la disponibilité et le rendement

Caractéristiques et avantages

• Compresseur d'air bipression : Réglages haute et basse pression pour s'adapter à la variation de dureté; supporte des marteaux jusqu'à 8,5 in et des opérations en altitude difficile.
• Forte force de traction et train de roulement oscillant indépendant : Maniabilité sur pentes inégales et stabilité sur terrains irréguliers.
• Quatre caméras infrarouges pour vision nocturne : Système vidéo intégré avec éclairage LED pour opérations nocturnes sécurisées.
• Design compact : Empreinte réduite pour forer dans des zones confinées tout en offrant une capacité de production proche des machines plus grandes.
• Accessibilité pour maintenance : Télécommande sans fil, passerelles d'accès faciles et entrée opérateur dégagée pour réduire le MTTR.
• Atténuation thermique optimale : Unité d'échange thermique dédiée permettant l'opération jusqu'à 131°F (50°C) tout en maintenant la maintenabilité.

Ressources / Documents disponibles sur la fiche produit

• Brochure (PDF)
• Fiche technique (PDF)
• Communiqué de presse
• Informations de financement

Tableaux techniques / spécifications résumées
Identifiants produits de base
Modèle : ZT44
Catégorie : Blasthole drills — Track drill

Résumé des performances (valeurs affichées)
Puissance (HP) : 800 HP @ 2,100 rpm
Puissance (kW) : 597 kW @ 2,100 rpm
Plage de trous (in) : 5.5 - 8.5
Plage de trous (mm) : 140 - 220
Compresseur (CFM @ 350 psi) : 1,360 (valeur de performance indiquée)

Plages de travail (tableau)
Taille de trou (mm) : 114 - 216
Taille de trou (in) : 4.5 - 8.5
Profondeur par passe (ft) : 22
Profondeur par passe (m) : 6.7
Profondeur max - configuration 6 + 1 (m) : 42.7
Profondeur max - configuration 6 + 1 (ft) : 140
Profondeur max - configuration 4 + 1 (ft) : 100
Profondeur max - configuration 4 + 1 (m) : 30.5
Marteaux (in) : 4 - 8
Marteaux (mm) : 102 - 203
Tube de forage (in) : 4 - 5.5
Tube de forage (mm) : 102 - 127

Manutention de tubes
Capacité carrousel - config. 4 + 1 (mm) : Diamètre de tube > 114 mm
Capacité carrousel - config. 4 + 1 (in) : Diamètre de tube > 4.5 in
Capacité carrousel - config. 6 + 1 (mm) : Diamètre de tube ≤ 114 mm
Capacité carrousel - config. 6 + 1 (in) : Diamètre de tube ≤ 4.5 in

Dimensions générales (tableau)
Dimensions d'expédition (H x l x L) (m) : 3.51 x 2.89 x 1.05
Hauteur de travail, mât vertical (m) : 11.6
Hauteur de travail, mât vertical (ft) : 37 ft. 11 in
Poids en ordre de marche (max) (lbs) : 85,000
Poids en ordre de marche (max) (kg) : 38 555

Groupe motopropulseur
Moteur diesel/modèle (métrique) : Non-reg. T2 et T4
Moteur diesel/modèle (impérial) : Non-reg. T2 et T4

Système électrique et électro-hydraulique
Électrique (V) : 24 V
Système électro-hydraulique : Pompes à déplacement variable, détection de charge

Train / Mât / Flèche
Force d'abaissement (lbs) : 12,000
Force d'abaissement (kN) : 53.4
Force de traction arrière (lbs) : 12,000
Force de traction arrière (kg) : 53.4
Positionnement flèche - rotation (deg) : Gauche 10° / Droite 18°
Positionnement flèche - inclinaison (deg) : 10° en dessous à 35° au-dessus de l'horizontale
Positionnement mât (deg) : +16 à -45 depuis la verticale
Broche rotation #1 : Gauche/droite -20° à +45° depuis la verticale
Broche rotation #2 : Gauche/droite +45° à -5° depuis l'horizontale

Détails moteur
Cummins QSK19, Tier 2 : HP mode Tier 2 (HP) 764; HP mode Tier 2 (kW) 570; LP mode Tier 2 (kW) 597; LP mode Tier 2 (HP) 800
Cummins QSK19, Tier 4 final : HP mode Tier 4 (kW) 563; HP mode Tier 4 (HP) 755; LP mode Tier 4 (kW) 516; LP mode Tier 4 (HP) 692

Châssis inférieur et propulsion
Garde au sol (in) : 15
Garde au sol (mm) : 381
Force de traction (lbs) : 50,000
Force de traction (kN) : 222.4
Vitesse déplacement auto deux vitesses (mph) : 1.86
Vitesse déplacement auto deux vitesses (km/h) : 3
Pente franchissable : 30% (17 degrés)
Oscillation (degrés) : ±8

Tête rotative
Vitesse tête rotative (rpm) : 116
Couple tête rotative (lbf-ft) : 3,983
Couple tête rotative (kN-m) : 5.4

Fluides / maintenance
Système de refroidissement : Radiateur, compresseur, ATAAC (air-to-air aftercooler)
Capacité réservoir carburant (std) (gal) : 234
Capacité réservoir carburant (std) (L) : 886
Capacité réservoir hydraulique (L) : 507
Capacité réservoir hydraulique (US gal) : 134
Capacité réservoir eau (std) (gal) : 1,060
Capacité réservoir eau (std) (L) : 280
Note : Options réservoir carburant étendu 1 287 L (340 gal) et réservoir eau 568 L disponibles en 2024/25 pour certaines configurations.

Compresseur d'air (modes)
Mode HP : 33.5 CMM @ 34.5 bar (1,182 CFM / 500 psi) @ 1,800 rpm
Mode LP : 39.1 CMM @ 24.2 bar (1,382 CFM / 350 psi) @ 2,100 rpm

Fonctions additionnelles (sélection)

• Cabine certifiée ROPS/FOPS
• Niveau sonore cabine <80 dBA
• Commande joystick CANbus
• Contrôle automatique de puissance en rotation constante
• Poste de test hydraulique centralisé
• Système d'alignement et profondeur de trou
• Commande double moteur et compresseur
• Télécommande sans fil pour changement de consommables
• Système de ravitaillement rapide sans pression
• Protection fixe contre les projections pour cabine et toits
