LHD électrique WX14LPE

hydrauliquepour minespour travaux souterrains

Aperçu

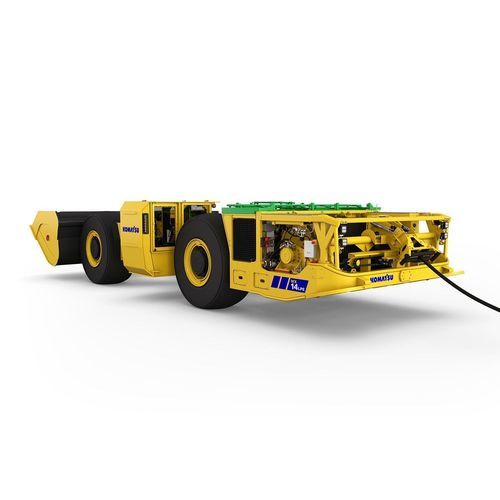

Le WX14LPE est un LHD (load–haul–dump) électrique câblé de 14 tonnes conçu pour les opérations souterraines à profil bas dans les mines de minéraux industriels. Anciennement SLP-14E, il associe une cabine compacte de 2,02 m de hauteur à une transmission électrique directe, une gestion de câble optimisée et des composants dimensionnés pour un fonctionnement continu sans émissions locales dans des conditions de galeries exigeantes.

Avantages clés

• Puissance sur chaque cycle : 172 kW en continu et 450 kW en pic pour une bonne pénétration de la pile de déblais et une accélération efficace.
• Capacité de 14 tonnes : Conçu pour une productivité élevée dans l'extraction de minéraux industriels.
• Gestion intelligente du câble : Bobinage contrôlé limitant les contraintes, les torsions et les risques, prolongeant la durée de vie du câble.
• Géométrie profil bas : Hauteur de cabine 2,02 m pour une navigation fiable dans les chantiers à faible hauteur.
• Efficacité hydraulique : Hydraulique à détection de charge réduisant la température d'huile et les pertes d'énergie pour des performances constantes.
• Construction durable : Cadres soudés et composants renforcés conçus pour une exploitation prolongée et une maintenance réduite.
• Commandes orientées opérateur : Disposition à trois pédales et commandes intuitives pour un contrôle de vitesse progressif et précis.
• Zero émissions locales : Alimentation câblée réduisant la charge thermique et les besoins en ventilation souterraine.
• Cabine ergonomique et sécurisée : Vitres en verre trempé, pédales réglables et siège pivotant pour la sécurité et le confort de l'opérateur.

Ressources
La fiche technique est disponible en téléchargement depuis les ressources du fabricant (fiche technique référencée sur la page produit).

Caractéristiques / spécifications techniques

• Modèle : WX14LPE
• Manufacturer / Brand: Komatsu
• Application : LHD électrique câblé pour l'exploitation souterraine de minéraux industriels à profil bas
• Tramming capacity : 14 000 kg (30,865 lbs)
• Capacité utile : 14 tonne (nominal)
• Volume godet standard : 9.6 m³ (12.56 yd³) — référence 9.7 m³ (12.69 yd³)
• Masse en ordre de marche : 46 916 kg (103,432 lbs)
• Masse totale chargée : 60 916 kg (134,297 lbs)
• Poids essieu avant sans charge : 21 290 kg (46,936 lbs)
• Poids essieu arrière sans charge : 25 626 kg (56,496 lbs)
• Poids essieu avant avec charge : 40 796 kg (89,940 lbs)
• Poids essieu arrière avec charge : 20 210 kg (44,555 lbs)
• Longueur câble : 330 m (1,083 ft)
• Diamètre câble : 51.8 mm (2.04 in)
• Alimentation haute tension : 1000 V
• Traction : Transmission électrique directe
• Puissance continue moteur traction : 172 kW (231 HP)
• Puissance pic moteur traction : 450 kW (603 HP)
• Puissance continue moteur auxiliaire : 145 kW (194 HP)
• Puissance pic moteur auxiliaire : 200 kW (268 HP)
• Effort de traction : 320 kN (71,939 lbf)
• Force de coupe hydraulique (levage/basculement) : 200 kN (44,962 lbf)
• Pente admissible maximale : 28%
• Vitesses de déplacement (traction électrique directe sans charge) : 16, 6.9, 4.9, 4, 3.6, 2.8 km/h
• Vitesses de déplacement (traction électrique directe chargée) : 16, 10, 6.3, 5.4, 4.7, 3.6 km/h
• Transmission / Essieux : Transmission électrique ; Essieux Kessler ; avant et arrière D106
• Différentiels : Avant ouvert, Arrière ouvert
• Freins : Freins multi-disques refroidis externement, ressort appliqué libération hydraulique (SAHR)
• Oscillation essieu arrière : +/- 8 degrés
• Pneumatiques : 26.5R29 (consulter le fournisseur local pour sélection spécifique)
• Système hydraulique : Pompe à pistons à déplacement variable avec détection de charge en circuit fermé ; priorité de direction sur les fonctions de travail
• Commande godet/bras : Vérin simple étage double effet avec protection de tige
• Commande de direction : Deux vérins simple étage double effet
• Vérin de basculement godet : Vérin simple étage double effet avec protection de tige
• Vérins de levage flèche : Deux vérins simple étage double effet
• Volume réservoir hydraulique : 600 L (159 US gal)
• Temps mouvements godet : Basculement 5.2 s ; Levage 6.8 s ; Descente 4.6 s
• Temps articulation : Droite 3 s ; Gauche 3 s
• Panneau d'instruments : Option écran tactile numérique 12" (0.3 m), boutons éclairés, affichage caméra
• Hauteur cabine : 2.02 m (profil bas)
• Structure : Cadres avant et arrière en acier soudé, conception modulaire ; matériaux S 355J2 / S690
