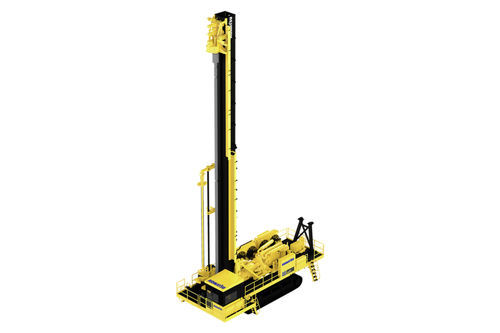

Foreuse de trous de dynamitage ZR77

sur chenillesrotativeCUMMINS

Vue d'ensemble
Productivité élevée avec contrôle de précision. Conçue pour des performances constantes en conditions difficiles, la ZR77 est équipée d'un mât de type boxer robuste et d'un système de descente crémaillère-pignon à haute force. Ces éléments maximisent la transmission de couple et la charge sur l'outil, permettant des temps de cycle plus courts et une efficacité de forage accrue.

Principales caractéristiques

• Descente crémaillère-pignon à haute force : Permet des temps de cycle plus rapides et une pénétration accrue dans les roches dures ; améliore le rendement de forage jusqu'à 12 %.
• Carrousel d'outils automatisé / manutention automatique des outils : Réduit les temps d'arrêt grâce à des changements de foret rapides et sans intervention manuelle ; aide à maintenir une fragmentation efficace et la qualité du trou et à s'adapter rapidement à de nouveaux diamètres de trou.
• Conception du mât de type boxer : Renforce la durabilité structurelle pour une meilleure disponibilité et une réduction des coûts de maintenance.
• Option de télécommande / automatisation du forage : Commande à distance HPGPS haute précision pour unités simples et multiples ; limite l'exposition de l'opérateur et soutient les initiatives zéro dommage.
• Capacité de navigation automatique avec GPS haute précision (HPGPS) : Augmente la précision des emplacements de trous et permet le déplacement entre les trous sans opérateur en cabine.
• Commande intelligente du compresseur : Régule la quantité d'air dans le trou pour gérer la puissance, la consommation de carburant et la vitesse d'exhaure afin de réduire les coûts d'exploitation.
• Forage en angle en une ou plusieurs passes : Positionnement automatique du mât et auto-nivelage adaptatif pour réaliser plusieurs fonctions de forage avec une seule machine.

Ressources

• Documents produits disponibles : fiche technique, fiche commerciale, document d'automatisation du forage, fiche mât boxer / crémaillère-pignon (documentation et brochures).

Caractéristiques / spécifications techniques

• Catégorie de produit : Foreuses pour trous de mine — Foreuse rotative.
• Modèle : ZR77.
• Diamètre du trou (in) : 7 7/8 - 10 5/8.
• Diamètre du trou (mm) : 200 - 270.
• Charge maximale sur l'outil (kg) : 34 925.
• Charge maximale sur l'outil (lbs) : 77 000.
• Profondeur par passe (ft) : 55.
• Profondeur par passe (m) : 16.8.
• Profondeur maximale multi-passes (ft) : 280.
• Profondeur maximale multi-passes (m) : 85.
• Groupe motopropulseur — Moteur diesel / modèle (métrique) : Cummins QST30.
• Groupe motopropulseur — Moteur diesel (impérial) : Non-reg. T2 et T4.
• Option électrique (kv) : 6.3.
• Option électrique (métrique) : ≥ courant alternatif triphasé Tension secondaire (≥24, 12).
• Puissance (kW) : 783.
• Puissance (HP) : 1 050.
• Tête rotative — Couple (variable) à 100 rpm (ft-lbs) : 11 000.
• Tête rotative — Couple (variable) à 100 rpm (kN-m) : 14.9.
• Tête rotative — Puissance nominale (kW) : 158.
• Tête rotative — Puissance nominale (HP) : 212.
• Tête rotative — Type de moteur (hydraulique) : Pompe à pistons axiaux à déplacement variable.
• Tête rotative — Vitesse (variable) : 200 rpm @ 5 500 ft.-lbs.
• Système d'avance — Type : Crémaillère et pignon.
• Système d'avance — Vitesse du chariot (max) (m/min) : 0 à 48.0.
• Système d'avance — Vitesse du chariot (max) (ft/min) : 0 à 157.5.
• Système d'avance — Force d'élévation (lbf) : 67 900.
• Système d'avance — Force d'élévation (kN) : 302.
• Force de descente (kN) : 302.
• Manutention des tiges — Options : Capacité de manutention de tige de 25 ft.
• Manutention des tiges — Capacité carrousel taille 4 (in) : 8.62 ou moins (diamètre 8 5/8 ou moins).
• Manutention des tiges — Capacité carrousel taille 4 (mm) : 219 ou moins.
• Manutention des tiges — Capacité carrousel taille 5 (in) : 8.62 ou moins (diamètre 8 5/8 ou moins).
• Manutention des tiges — Capacité carrousel taille 5 (mm) : 219 ou moins.
• Manutention des tiges — Capacité carrousel taille 6 (in) : 7.64 ou moins (diamètre 7 5/8 ou moins).
• Manutention des tiges — Capacité carrousel taille 6 (mm) : 194 ou moins.
• Manutention des tiges — Profondeur max taille 4 (ft) : 200 (61 m).
• Manutention des tiges — Profondeur max taille 5 (ft) : 240 (73 m).
• Manutention des tiges — Profondeur max taille 6 (ft) : 280 (85 m).
• Mât / tour — Largeur du mât (m) : 1.
• Mât / tour — Largeur du mât (in) : 39.4.
• Mât / tour — Profondeur du mât (in) : 39.5 (profondeur du mât (m) : 1).
• Mât / tour — Course chariot / tête rotative (m) : 19.1 (ft : 62.5).
• Mât / tour — Longueur du mât (passe unique) (ft) : 75 (m : 22.9).
• Mât / tour — Longueur du mât (multi-pass) (ft) : 61 (m : 18.6).
• Mât / tour — Forage en angle (option) : 0-30°, incréments de 5°.
• Vérins de levage du mât : Hydraulique (2x).
• Système d'air — Contrôle du compresseur : Actionné électriquement, CANbus.
• Système d'air — Débit standard (CFM) : 2 000.
• Système d'air — Débit standard (m^3/min) : 56.6.
• Système d'air — Type de compresseur : Vis rotative, noyée d'huile.
• Système d'air — Pression de service (psi) : 100.
• Système d'air — Pression de service (kPa) : 689.
• Système d'air — Sortie DTH standard (psi) : 1 500 CFM @ 350 psi.
• Système d'air — Sortie DTH standard (bar) : 42.5 m3/min @ 24.13 bar.
• Système d'air — Volumes disponibles optionnels (m^3/min) : 109.
• Système d'air — Puissance requise pour volumes disponibles (kW) : Moteur principal 746.
• Forage DTH — DTH (mm) : Jusqu'à 203 mm marteau Down-the-hole avec diamètre de trépointe maximal 229 mm.
• Forage DTH — DTH (in) : Jusqu'à 8 in marteau Down-the-hole avec diamètre de trépointe maximal 9 in.
• Plages de travail — Profondeur passe unique (ft) : 55 (m : 16.8).
• Plages de travail — Passe unique maximale (ft) : 55 (m : 16.8).
• Plages de travail — Multi-pass maximale (ft) : 280 (m : 85).
• Fluides / maintenance — Capacité réservoir carburant (standard) (L) : 1 514 (gal : 400).
• Fluides / maintenance — Capacité réservoir carburant (optionnel) (L) : 2 366 (gal : 625).
• Fluides / maintenance — Capacité réservoir hydraulique (L) : 1 136 (US gal : 300).
• Fluides / maintenance — Capacité réservoir OGL (L) : 68 (gal : 18).
• Fluides / maintenance — Capacité réservoir eau (standard) (L) : 1 514 (gal : 400).
• Fluides / maintenance — Maintenance : Isolation batterie et démarreur au niveau du sol ; système de service fluide rapide au niveau du sol pour carburant, hydraulique, huile moteur, liquide de refroidissement, huile de compresseur, graisse et eau ; échantillonnage d'huile en service.
• Contrôle de la poussière — Rideaux anti-poussière : Standard ; Actionneur électrique pour rideaux : Optionnel ; Système d'injection d'eau : Standard ; Système de préchauffage pour injection d'eau : Disponible ; Collecteur de poussière sec : Optionnel.
