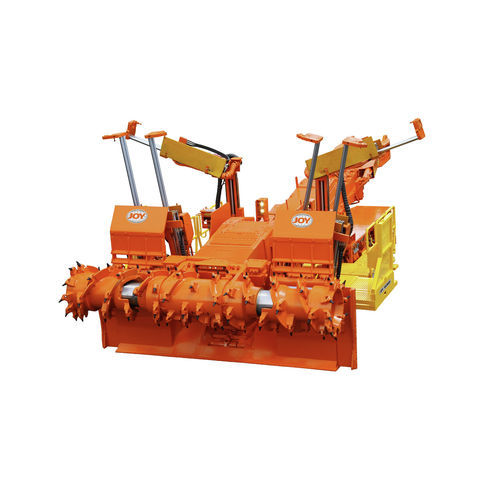

Boulonneuse de toit opérée à distance 14CM09

Aperçu
Créer efficacement des galeries d'entrée en veine médiane en coupant les corridors d'accès et en boulonnant le toit. Particulièrement adapté à la veine Pittsburgh, lorsque le boulonnage central peut être réalisé après l'installation des sangles et des boulons sur la galerie.

• Machine à passage unique
• Plusieurs largeurs de coupe disponibles

Fonctionnalités et avantages

• Boulonneuses de toit et de paroi : Pour boulonner l'entrée après la coupe, une boulonneuse de toit de type tarière est installée de chaque côté de la machine. Des rouleaux de forage sont disponibles, ainsi que des options de forage humide et sec selon l'exploitation et les conditions.
• Tête de collecte : Configuration à bras de chargement centrifuge (CLA) pour un chargement efficace. Ailes extensibles et largeurs multiples pour s'adapter aux besoins opérationnels. Plate-forme de la tête de collecte revêtue d'overlay en carbure de chrome (CCO) ; plusieurs matériaux disponibles pour les semelles d'usure.
• Système de convoyeur éprouvé : Les maillons de convoyeur Universal Joy prolongent la durée de vie de la chaîne ; un mécanisme de réglage à came compense le jeu de chaîne lorsque le convoyeur balaie. Plaques de platelage du convoyeur revêtues de CCO pour la longévité. Chaîne de convoyeur à double pignon pour la résistance et la réduction du bruit.
• Extensions de tête de coupe : Extensions hydrauliques de la tête de coupe de chaque côté, rétractables pour une plus grande flexibilité lors de la coupe des coins et pour des retraits efficaces.
• Faceboss Control System : Outils d'assistance opérateur, séquences automatisées, diagnostics avancés et surveillance des performances machine pour optimiser l'exploitation avec des informations exploitables.
• Joy OptiDrive AC : Le système breveté Joy OptiDrive AC intègre logiciel, systèmes électroniques et mécaniques pour offrir une machine maniable et durable.

Caractéristiques / spécifications techniques

• Modèle : 14CM09-16BDX
• Application / Catégorie : Foreuse-boulonneuse (développement d'entrée)
• Tension : 950 V, 60 Hz
• Longueur machine : 35 ft. 3 in
• Poids machine : 140,000 lbs
• Garde au sol : 12 in
• Pression au sol : 32 psi
• Vitesse de traction (max) : 65 fpm
• Vitesse disque tête de collecte : 54 rpm
• Largeur du convoyeur : 30 in
• Longueur du convoyeur : 10 ft. nominal
• Vitesse de la chaîne du convoyeur : 475 fpm
• Largeur de la chaîne de chenille : 20 in
• Commande : Télécommande
• Hauteur de coupe minimale : 4 ft. 10 in (1,473 mm)
• Hauteur de coupe maximale : 10 ft. 11 in (3,327 mm)
• Distance entre centres de forage : 8 ft. 10 in (2,692 mm)
• Diamètre de la tête de coupe : 43.5 in
• Largeur de coupe : 16 ft
• Vitesse de pointe de la mèche : 683 fpm
• Boulonneuses de toit : 2 standard HGX - MK2
• Distance forage-to-pick-tip toit : 12 ft. 2 in
• Caractéristiques de forage : protection opérateur de forage côté rib ; déflecteur de roche au-dessus de l'opérateur de forage ; forage à sec avec système de collecte de poussières
• Hauteur TRS : Jusqu'à 11 ft. 1 in
• Hauteur de forage : Jusqu'à 7 ft. 10 in
• Hauteur du cric à bois : 10 ft. 10 in
• Moteurs de coupe (HP) : 235
• Moteurs tête de collecte (HP) : 67
• Moteurs de traction (HP) : 80
• Moteurs de pompe (HP) : 54
• Puissance totale (HP) : 827
