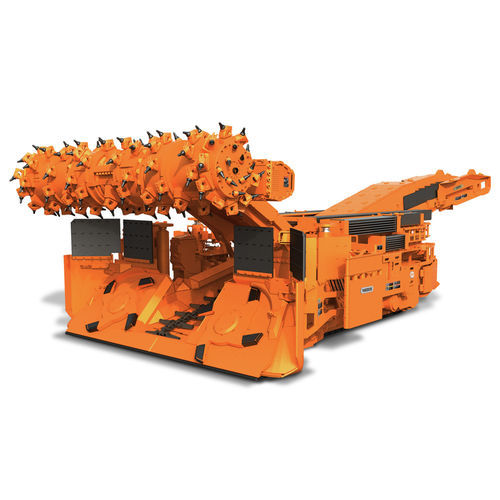

Mineur continu avec boulonneuse de toit combiné 14ED25

Présentation
Conçue pour améliorer la productivité en développement d'entrée sur couches basses à moyennes, la 14ED25 est une machine d'avancement d'entrée avec système d'ancrage intégré permettant le coupement et l'installation des ancrages en une seule passe. Cette capacité mono-passe résout le goulot d'étranglement lors du creusement des routes d'accès quand la voûte nécessite un boulonnage précoce.

Avantages clés

• Fiabilité exceptionnelle et forte disponibilité
• Allongement des intervalles entre révisions majeures (typiquement 3–6 ans)
• Élimine le goulot d'étranglement de la route d'entrée en permettant coupe et boulonnage simultanés

Caractéristiques et avantages (principaux)

• Têtes de coupe extensibles doubles : Les extensions hydrauliques se rétractent pour faciliter les retraits et offrir de la flexibilité lors de la coupe d'angles. Coupes larges jusqu'à 16 ft en une seule passe. Puissance au carter de coupe : 656 HP / 490 kW.
• Faceboss Control System : Outils d'assistance opérateur, séquences automatisées, diagnostics avancés et surveillance des performances pour optimiser l'exploitation.
• Deux perceuses de toit : Un boulonneur semi-automatique Joy AFX210 avec fonction d'inclinaison est fixé de chaque côté pour une installation rapide du contrôle de la voûte.
• Cylindres ATRS avant et arrière : Quatre vérins hydrauliques stabilisent la voûte pendant le forage et le boulonnage ; actionnés par bouton, les vérins pulsent pour maintenir le contact avec la voûte et protéger l'opérateur.
• Pack d'optimisation hydraulique : Réduit le nombre de flexibles et de composants, simplifie le routage des flexibles pour améliorer l'accessibilité en maintenance et faciliter les révisions.

Détails supplémentaires

• Le système d'ancrage intégré permet coupe et boulonnage simultanés en une seule passe.
• Capacité de forage humide ou sec.
• Ressources : pièces et ressources associées disponibles pour ce produit.

Caractéristiques techniques

• Modèle / nom commercial : 14ED25
• Catégorie : Développement d'entrée — Machines d'avancement d'entrée
• Nombre de boulonneuses de toit : 2
• Nombre de boulonneuses de flanc : 2
• Distance foret racine jusqu'à pointe de pic : 137 in
• Longueur machine : 42 ft. 11 in
• Poids machine : 180,000 - 196,000 lbs
• Hauteur châssis : 48 in
• Garde au sol : 11 in
• Largeur châssis : 120 in
• Pression au sol : 33 - 37 psi
• Vitesse de traction (max) : 65 fpm
• Largeur chaîne de chenille : 22 in
• Perceuses de toit avec cylindre à bois intégré : Deux perceuses AFX210
• Perceuses de flanc optionnelles : 2
• Caractéristiques de forage : Forage humide ou sec
• Distance perceuse de toit jusqu'à front : 9 ft. 4 in
• Distance perceuse de flanc jusqu'à front : 13 ft. 7 in
• Protège-flancs : 6 ft. 0 in ou 8.5 in
• Portée TRS : 12 ft. 9 in
• Diamètre tête de coupe : 44 in
• Largeur de coupe : 15 ft. 6 in (minimum)
• Hauteur de coupe maxi : 11 ft. 5 in
• Hauteur de coupe mini : 6 ft. 6 in
• Vitesse de coupe : 60 rpm
• Vitesse de pointe du taillant : 690 fpm
• Extensions de tambour : 9 in
• Distance cuve : 52 in
• Moteurs de coupe : 328 HP
• Moteurs de tête de collecte : 67 HP
• Moteurs de traction : 80 HP
• Moteurs de pompe : 160 HP
• Moteur convoyeur : 54 HP
• Puissance totale : 1165 HP
• Largeur convoyeur : 30 in
• Hauteur parois convoyeur : 12 in
• Vitesse convoyeur : 402 fpm
• Diamètre CLA : 51 in
• Tension machine : 950 V 60 Hz
• Câble machine : 4/0 - 3 conducteurs
• Pompe hydraulique (tandem) : 120 gpm
• Capacité réservoir hydraulique : 300 US gal
