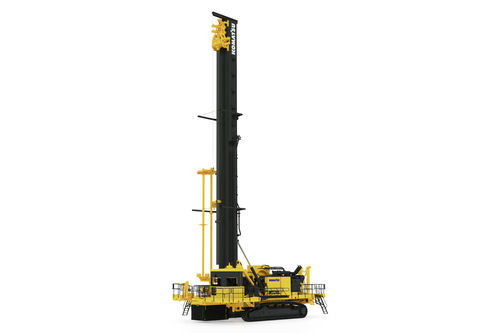

Foreuse de trous de dynamitage ZR122

sur chenillesrotativetélécommandée

Présentation
Conçue pour les opérations exigeantes de forage de trous de mine, la foreuse rotative Komatsu ZR122 offre une charge sur foret élevée, un couple rotatif important et une résistance structurelle pour garantir une productivité élevée et un faible coût par mètre foré. L'équipement associe un mât de type boxer, une descente par crémaillère à haute force et des systèmes automatisés pour optimiser la qualité du trou, la précision de positionnement et la disponibilité opérationnelle.

Avantages clés

• Mât robuste de type boxer : mât à section fermée améliorant la fiabilité structurelle et simplifiant l'inspection et la maintenance.
• Descente par crémaillère à haute force : fournit une charge sur foret de 122 000 lb et une force rotative importante pour percer les roches dures.
• Carrousel automatisé pour les forets : changeur automatique réduit les temps de changement et l'exposition de l'opérateur tout en maintenant l'intégrité des trous.
• GPS haute précision (HPGPS) : positionnement précis des trous pour de meilleurs résultats d'abattage et une efficacité en aval accrue.
• Conception configurable et prête à l'emploi : options d'installation flexibles pour s'adapter aux schémas de forage site-spécifiques et réduire les coûts totaux de forage.

Caractéristiques et avantages (sélection)

• Construction du mât boxer solide : réduit les points d'amorçage de fissures et les concentrations de contraintes, facilitant l'inspection et la réparation.
• Descente par crémaillère innovante : maximise les forces de forage tout en favorisant la fiabilité du système et la réduction des intervalles de maintenance.
• Manipulation automatique des forets et des tubes : carrousel qui rationalise les changements de forets et permet des changements rapides de diamètre pour optimiser la fragmentation.
• Conception structurelle renforcée : mât, châssis principal et châssis avant conçus pour la durabilité ; châssis avant configurable pour accessoires ou options d'alimentation.
• Navigation automatique avec HPGPS : prend en charge les déplacements précis entre les trous et permet des mouvements sans opérateur si nécessaire.
• Forage en angle en une ou plusieurs passes : configurations de mât polyvalentes pour diverses applications sur la même plateforme.

Tiges et composants de forage
Les tiges de forage Komatsu pour trous de mine (fabriquées et intégrales) sont adaptées aux foreuses avec diamètres extérieurs de 7" à 13 3/4". Les tiges fabriquées utilisent des manchons d'outil en acier allié et sont inspectées par ultrasons. Des encoches ou plats pour clé sont usinés selon les exigences. Les connexions à épaulement rotatif sont traitées pour prévenir le grippage lors de la mise en service. Une construction à paroi renforcée et un revêtement dur au tungstène en option améliorent la durée de vie et réduisent les coûts d'exploitation.

• Tiges intégrales fabriquées à partir de barres en alliage premium.
• Alésages trépanés aux dimensions pour assurer l'équilibrage correct des connexions à épaulement rotatif sélectionnées.
• Concentricité et alignement axial des connexions maintenus à de faibles tolérances.
• Revêtement dur au tungstène disponible pour protection contre l'abrasion et l'érosion.
• Komatsu fournit des bit subs et saver/top subs assortis pour relier la colonne de forage aux shock subs.

Ressources (documents disponibles)

• Fiche technique ZR122 (English)
• Sell sheet ZR122 (English)
• One-pager : mât boxer et descente par crémaillère
• Communiqué de presse : nouvelle foreuse blasthole offrant une haute productivité

Caractéristiques techniques

• Modèle / SKU : ZR122
• Catégorie : Foreuses blasthole — Foreuse rotative
• Diamètre de trou (in) : 13 3/4
• Diamètre de trou (mm) : 349
• Charge sur foret (kg) : 55 338
• Charge sur foret (lbs) : 122 000
• Profondeur en une passe (ft) : 65
• Profondeur en une passe (m) : 20
