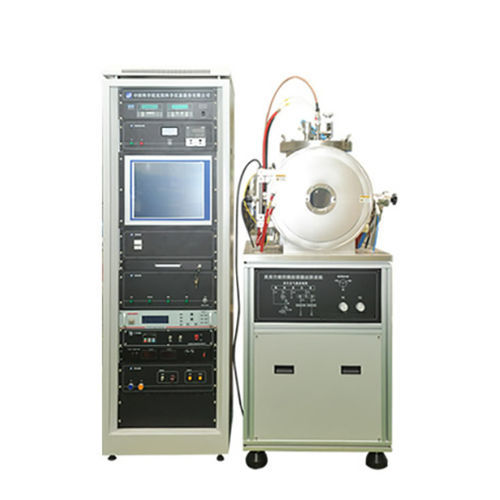

Machine de dépôt par pulvérisation cathodique à magnétron DXT-450

Vue d'ensemble
Le système de pulvérisation magnétron est un équipement PVD destiné à la préparation d'un large éventail de matériaux en couches minces, y compris des films mono- et multicouches nanométriques multifonctionnels, des revêtements durs, des films métalliques, semi-conducteurs et diélectriques. Convient pour la recherche sur les matériaux en couches minces et la préparation en petites séries dans les universités et instituts de recherche.

Principaux composants

• Chambre de pulvérisation sous vide : structure cylindrique à ouverture frontale, dimension Ø450×400 mm
• Cibles de pulvérisation magnétron permanentes : trois cibles permanentes ; diamètre cible Ø60 mm (une cible compatible matériaux magnétiques)
• Chauffage mono-zone (max 600°C ±1°C)
• Alimentation DC et alimentation RF
• Réseau de gaz de travail avec contrôle de débit massique 2 canaux
• Système de pompage : pompe moléculaire composée + pompe mécanique ; clapet coulissant pneumatique ; régulation par cylindre SMC importé
• Mesure du vide et commande électronique : PLC + PC industriel + écran tactile

Caractéristiques techniques

• Pression ultime : ≤6,6×10^-6 Pa (après cuisson et dégazage)
• Temps de récupération du vide : 25 min pour atteindre 6,6×10^-4 Pa (après exposition à l'air et purge sèche)
• Compatibilité des cibles : pulvérisation DC et RF ; refroidissement par eau intégré dans la cible
• Disposition des cibles : trois cibles pouvant se dévier au-dessus du centre de l'échantillon simultanément ; distance cible-échantillon réglable 90–130 mm
• Obturateur rotatif : chaque cible équipée d'un écran pneumatique rotatif SMC importé
• Taille d'échantillon : Ø4 pouces
• Mouvement du substrat : rotation continue, vitesse 0–30 tr/min
• Contrôle des gaz : commande par vérin d'angle SMC importé ; débitmètre massique 2 canaux
• Contrôle informatique : PLC + PC industriel + écran tactile en mode automatique

Applications

• Recherche sur les matériaux en couches minces, R&D dans les universités et instituts
• Préparation en petites séries de films nanométriques mono- et multicouches, revêtements fonctionnels et films semi-conducteurs

Options et encombrement

• Accessoires optionnels : jauge d'épaisseur de film, pompes supplémentaires, groupe de circulation d'eau de refroidissement
• Emprise au sol : unité principale 1,0 m × 1,8 m ; armoire de commande 0,9 m × 0,6 m
