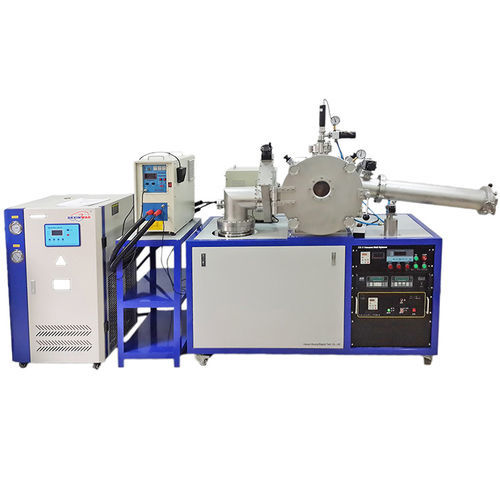

Machine à filer électrique DX-II

à grande vitesse

Présentation
La série DX Système de filage par fusion sous vide (DX-II) est un équipement de laboratoire destiné à la préparation de matériaux métastables et amorphes. Le principe consiste à projeter le métal/alliage en fusion sur une roue en cuivre tournant à grande vitesse sous haut vide, obtenant des taux de refroidissement très élevés (10^4 K/s à 10^6 K/s) et permettant la formation de phases amorphes ou métastables.

Configuration du système de filage par fusion sous vide :

• Chambre à vide en acier inoxydable
• Pompe moléculaire (FF-200/1200) et pompe mécanique (9L)
• Armoire de commande avec manomètre numérique LED
• Thermomètre infrarouge et variateur de fréquence EV1000
• Roue en cuivre sans oxygène pour fusion/filage
• Moule pour soufflage-coulée (inclut trois noyaux de moule, personnalisable)
• Magnéto-fluide (refroidissement par eau)
• Pièces de rechange (outils spéciaux et joints d'étanchéité)
• Tubes en quartz (50 pcs)
• Refroidisseur de laboratoire faible bruit

Remarque :
Les utilisateurs doivent fournir leur propre bouteille d'argon et un débitmètre.

Indices techniques :

• Masse d'échantillon pour melt-spinning : 10–20 g
• Masse d'échantillon pour fusion et soufflage-coulée : 10–30 g
• Plage de mesure de température : 600–2000 °C
• Degré de vide de travail : 6.67×10⁻⁵ Pa
• Puissance maximale de la source : 30 kW; fréquence : 30–80 kHz
• Vitesse linéaire maximale au bord de la roue : 0–70 m/s (réglable)
• Piste de filage ajustable, course d'ajustement ≥ 5 mm
• Comprend le système de soufflage-coulée

Spécifications techniques (composants) :

• Chambre à vide — Modèle : DX-Ⅱ; Matériau principal : 1Cr18Ni9Ti; Taille : Φ400×350 mm; Qté : 1
• Alimentation (source d'induction) — Modèle : SP-30; Puissance : 30 kW; Fréquence : 30–80 kHz; Qté : 1
• Système bande et coulée par pulvérisation — Modèle : DX-Ⅱ; Matériau principal : cuivre sans oxygène; Roue en cuivre : Φ220×34 mm; Vitesse de bande : 0–70 m/s; Qté : 1
• Armoire de commande — Modèle : DX-Ⅱ; Composants montés en rack; Qté : 1
• Vanne éclabousseur ultra-haut vide — Modèle : CC-150; Matériau : acier inoxydable; Plage de vide d'application : ~10⁵ ~ 6.7×10⁻⁶ Pa; Qté : 1
• Thermomètre infrarouge — Modèle : ATS; Plage de mesure jusqu'à 2000 °C (le site indique 600–2000 °C); Qté : 1
• Variateur de fréquence — Modèle : EV1000; Tension d'entrée : 380 V; Qté : 1
• Magnéto-fluide (refroidissement spécial par eau) — Vide scellé : 10⁻⁵ Pa; Qté : 1
• Conduites d'aspiration — Modèle : DX-Ⅱ; Matériau : 1Cr18Ni9Ti; Intégrées à la chambre à vide; Qté : 1
• Pompe moléculaire — Modèle : FF-200/1200; Matériau : acier inoxydable; Vide ultime : 7×10⁻⁷ Pa; Qté : 1
• Pompe mécanique — Modèle : TRP-36; Matériau : acier au carbone; Vide ultime : 6×10⁻² Pa; Qté : 1
• Manomètre numérique de vide — Modèle : ZDF-5227B; Type appareil électronique; Plage de mesure : ~10⁵ – 10⁻⁵ Pa (inclut 2 manomètres à résistance et 1 manomètre d'ionisation); Qté : 1
• Réservoir d'air — Modèle : DX; Matériau : 1Cr18Ni9Ti; Comprend réservoirs, vanne manuelle, vanne d'isolation électromagnétique, manomètre +/−; Qté : 1

Caractéristiques / spécifications techniques :

• Modèle / Dénomination commerciale : DX-II
• Usage prévu : préparation, recherche et développement de matériaux métastables/amorphes (aimants permanents à terres rares, matériaux magnétiques mous amorphes, matériaux nanométriques, etc.)
• Taux de refroidissement : typiquement 10^4 K/s à 10^6 K/s (trempe rapide sur roue en cuivre tournante)
• Tailles d'échantillons : melt-spinning 10–20 g; fusion/soufflage-coulée 10–30 g
• Plage de mesure de température : 600–2000 °C
• Vide de fonctionnement : généralement jusqu'à ~6.67×10⁻⁵ Pa (les composants du système fournissent des vides ultimes supérieurs/inférieurs comme listé)
• Source d'induction : jusqu'à 30 kW, 30–80 kHz
• Roue en cuivre : cuivre sans oxygène, Φ220×34 mm; vitesse linéaire au bord réglable 0–70 m/s
• Ajustement de la piste de filage : distance réglable ≥ 5 mm
• Comprend pompe moléculaire (FF-200/1200), pompe mécanique (TRP-36), manomètre numérique (ZDF-5227B) et accessoires (tubes en quartz, moules, joints de rechange, refroidisseur)
