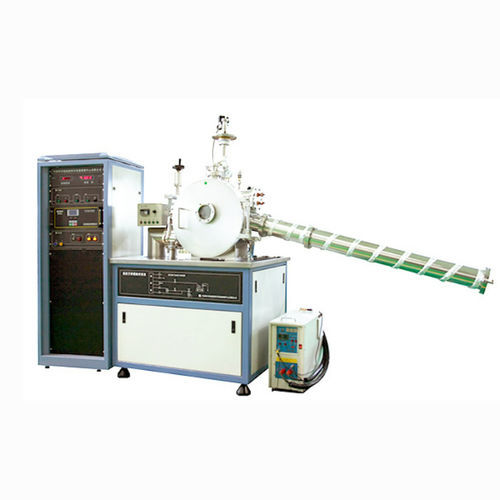

Atomiseur de poudre métallique DXE-500

La DXE-500 Dispositif de filage par fusion sous vide à arc électrique est conçue pour la fusion des métaux et alliages à haut point de fusion et pour la préparation de bandes métalliques amorphes et de matériaux amorphes massifs par filage par fusion, pulvérisation et coulée par aspiration. Elle est destinée à la recherche scientifique et à la production à petite échelle de nouveaux matériaux de métallurgie sous vide dans les universités, instituts de recherche et entreprises.

Composition
L'équipement se compose principalement d'un système d'obtention et de mesure du vide, d'un système de préparation de bandes par filage, d'un système de pulvérisation, d'un système de fusion à l'arc électrique, d'un système de coulée par aspiration, d'un circuit de gaz de travail, d'un système de contrôle électronique, d'une machine d'installation et d'autres composants auxiliaires.

Caractéristiques / spécifications techniques

• Modèle : DXE-500
• Chambre de fusion à l'arc : Chambre cylindrique verticale sous vide, dimensions : Ø400 × 320 mm
• Chambre de filage : Chambre cylindrique horizontale sous vide, dimensions : Ø500 × 400 mm
• Configuration du système de vide : Les deux chambres utilisent 1 ensemble ; pompe mécanique et pompe moléculaire
• Pression ultime (chambre de fusion à l'arc) : ≤ 6.67×10^-4 Pa
• Pression ultime (chambre de filage) : ≤ 6.67×10^-5 Pa
• Courant de fusion à l'arc : Courant de fonctionnement longue durée : 700–900 A
• Creuset de fusion : 5 postes (coque hémisphérique) : trois postes de fusion d'alliage (avec agitation magnétique), un poste de coulée par aspiration, un poste 120 × 120 mm, un poste de dégazage de fusion ; masse d'échantillon de fusion : 50 g (en prenant le fer comme référence)
• Équipement d'aspiration sous vide : Fournit 1 moule de pulvérisation standard
• Équipement cathodique de fusion à l'arc : Méthode d'amorçage de l'arc : mode d'initiation d'arc haute fréquence
• Dispositif de filage : 1 ensemble d'équipement de rotation du rouleau ; vitesse linéaire de surface : 0–50 m/s, commande par fréquence
• Bobine d'induction et creuset en quartz : Fusion par induction d'un échantillon de 10 g de fer pur ; zone chauffante du creuset en quartz : Ø15 × 50 mm
• Dispositif de pulvérisation sous vide : Partage le même moule que l'aspiration sous vide
• Empreinte au sol de l'appareil : Machine principale : 3600 × 1000 mm² ; armoire de commande électrique : 800 × 800 mm (2 ensembles)
