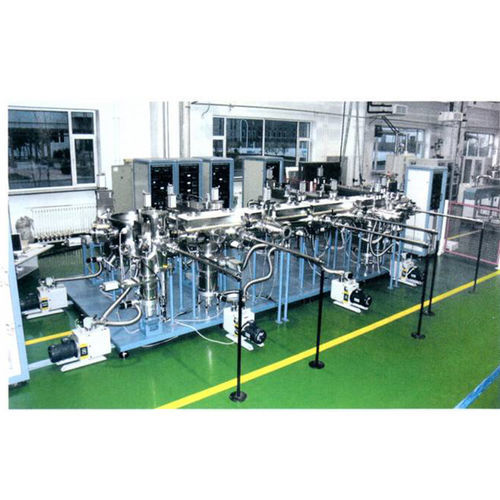

Ligne de revêtement sous vide Thin Film Solar Cell Continuous Preparation Equipment

à sec

L'équipement de préparation continue de cellules solaires en couche mince CIGS est destiné au développement et à la préparation à petite échelle de cellules solaires en couches minces à base de cuivre, d'indium, de gallium et de sélénium.

Composition

• Chambre d'évaporation/dépôt pour cuivre, indium, gallium et sélénium
• Chambre de pulvérisation (sputtering) pour molybdène
• Chambre de pulvérisation pour cuivre/indium/gallium
• Chambre de pulvérisation ZnO
• Chambre de photogravure laser
• Chambre tampon de fabrication/traitement électrochimique
• Chambre d'injection d'échantillons (ouverture/fermeture manuelle)
• Chambre de transfert d'échantillons et unité de stockage d'échantillons
• Four source de faisceau
• Cible à contrôle magnétique et mécanisme magnétique de transfert des échantillons
• Unité de chauffage des échantillons et chariot porte-échantillons
• Système de pompage, système de mesure du vide
• Système de circuit gaz et système de commande électrique

Caractéristiques techniques

• Pression finale de la chambre de dépôt : 6,6×10^-8 Pa
• Pression finale de la chambre de pulvérisation : 6,6×10^-5 Pa
• Chambre d'injection d'échantillons : ouverture/fermeture manuelle ; capacité : jusqu'à 6 échantillons
• Substrat des échantillons : verre ; dimension typique : 100 × 100 × 3 mm
• Capacité d'échantillons de la chambre de pulvérisation : 1 échantillon
• Manipulation des échantillons : les substrats peuvent être chauffés et transférés manuellement vers chaque station concernée en état de vide
