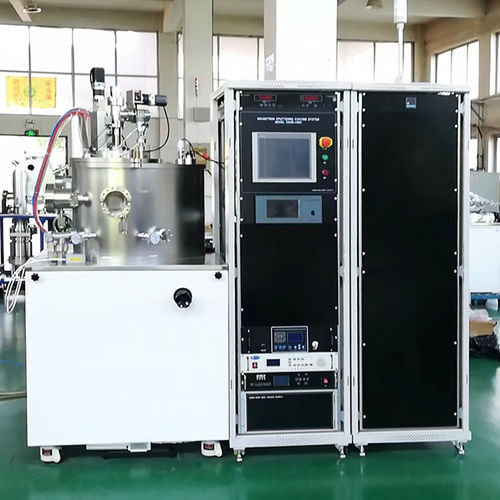

Machine de dépôt par pulvérisation cathodique à magnétron DXMS-450C

de métallisation

Le DXMS-450C est un système de pulvérisation magnétron PVD de laboratoire conçu pour produire des films minces nano- et micro-structurés (métaux, semi-conducteurs, diélectriques, oxydes, nitrures). Il prend en charge l'exploitation mono-cible, séquentielle et la co-sputter à double cible et intègre les sous-systèmes vide, gaz, alimentation et contrôle pour la R&D et la production à petite échelle.

Composition du système

• Chambre de dépôt : chambre de sputtering en forme de poire, Φ450 mm × H460 mm, acier inoxydable SUS304 ; couvercle supérieur à bride électrique.
• Interfaces magnétron : deux ports pour cibles 4 pouces sur la plaque inférieure ; têtes de cible réglables ; compatibles RF et DC, refroidies par eau ; fonctionnement mono- ou bi-cible.
• Ensemble porte-échantillons/table de substrat et chauffage.
• Circuit gaz de travail : contrôle de débit massique pour Ar et O2 plus voie N2 ; trois canaux alimentent la chambre via une vanne d'arrêt UHV CF16.
• Armoires d'alimentation et de contrôle et système de vide (pompe turbomoléculaire + pompe mécanique) avec instrumentation de mesure du vide.

Acquisition et mesure du vide
Le système utilise une pompe turbomoléculaire (FF-160/620, refroidie par eau) avec pompe mécanique d'appoint 8 L/s, atteignant un vide ultime meilleur que 8×10^-5 Pa. Le vide est surveillé par un manomètre composite numérique. Vanne de port pompe moléculaire : vanne à guillotine manuelle GV150.

Ensemble porte-échantillon

• Diamètre de la table substrat : Φ150 mm — accepte un substrat 2–6 pouces ou plusieurs petits substrats.
• Température maximale de chauffage : ≥500 ℃ ; résistance réalisée en matériau résistant à l'oxydation ; régulateur de température sélectionné (marque japonaise).
• Rotation du substrat : rotation autonome, réglable 2–10 rpm.
• Un déflecteur d'échantillon fourni ; polarisation négative disponible 0–200 V.

Cibles magnétron et uniformité de dépôt

• Deux cibles magnétron refroidies par eau de 4 pouces installées sur la plaque inférieure avec angle réglable ; compatibles RF et DC ; possibilité de fonctionnement mono- ou bi-cible.
• Uniformité de dépôt : zone effective 5 pouces ≤ ±5 % ; zone effective 2 pouces ≤ ±3 %.

Arrivée des gaz
Trois voies d'alimentation en gaz avec contrôleurs de débit massique (Ar, O2 et une voie N2) ; les trois canaux alimentent la chambre via une vanne d'arrêt UHV CF16.

Alimentations pour dépôt

• Alimentation RF : 500 W avec accord automatique (Fabriqué en Chine).
• Alimentation DC : 1000 W (Fabriqué en Chine).

Pompes et vannes

• Pompe turbomoléculaire : FF-160/620 (refroidie par eau) — 1 jeu.
• Pompe mécanique : 8 L/s — 1 jeu.
• Vanne principale de vide : GV150 en acier inoxydable — 1 jeu.
• Canalisations : tuyauterie ondulée métallique DN40 et vannes d'angle KF40 selon besoin.
• Manomètre composite numérique : modèle ZDF-5227 — 1 jeu.

Contrôle système & électrique

• Alimentation requise : 380 V / 50 Hz triphasé cinq conducteurs avec protection contre les fuites ; mise à la terre des équipements et armoires de contrôle ; puissance système typique ~5 kW.
• Deux armoires d'alimentation standard accueillant l'alimentation principale, le manomètre numérique, le contrôleur de chauffage de la table, l'alimentation du moteur du rack, l'éclairage de la chambre, l'alimentation de la pompe turbomoléculaire, les alimentations RF et DC.

Liste de configuration (extraits)

• Chambre à vide (Φ450 × H460 mm), couvercle supérieur, acier inoxydable SUS304 — Jeu ×1 — Fabricant : DEXINMAG
• Hublot d'observation (latéral, Φ100 mm) — EA ×2 — DEXINMAG
• Pompe turbomoléculaire (FF-160/620, refroidie par eau) — Jeu ×1 — Fabriqué en Chine
• Pompe mécanique (8 L/s) — Jeu ×1 — Fabriqué en Chine
• Vanne principale de vide GV150 (acier inoxydable) — Jeu ×1 — DEXINMAG
• Manomètre composite numérique (ZDF-5227) — Jeu ×1 — Fabriqué en Chine
• Contrôleur de débit massique gaz (D07-7, MFC 3 voies) — Jeu ×1 — Fabriqué en Chine
• Cibles de sputtering magnétron (4 pouces, refroidies par eau) — Jeu ×2 — DEXINMAG
• Table substrat Φ150 mm, chauffée à 500 ℃, auto-rotative, possibilité de polarisation — Jeu ×1 — DEXINMAG
• Alimentation RF 500 W (accord auto) — Jeu ×1 — Fabriqué en Chine
• Alimentation DC 1000 W — Jeu ×1 — Fabriqué en Chine

Pièces de rechange / consommables

• Joints toriques (élastomère fluoré), bagues cuivre (tailles CF16–CF200) et fixations inox standard fournis par DEXINMAG en pièces de rechange.
• Tubes de revêtement en verre, lampes de cuisson, fils de four, fusibles et raccords pneumatiques inclus dans la liste des consommables.

Préparation utilisateur et exigences d'installation
Les utilisateurs finaux doivent fournir les utilités de laboratoire (eau de refroidissement, électricité, air comprimé), les substrats et matériaux de cibles ainsi que les gaz de travail (argon haute pureté, etc.).

• Empreinte équipement : 2,0 m (L) × 1,5 m (l) ; surface de salle minimale recommandée : 3,5 m × 3,5 m × 2,4 m (H). Entrée du labo idéalement ≥ 1,85 m (H) × 0,95 m (l) ; sol adapté (terrazzo ou bois peint), environnement propre sans poussières/gaz corrosifs.
• Température ambiante : 10 ℃ – 30 ℃ ; humidité ≤ 70 %.
• Alimentation : ~5 kW, 380 V triphasé cinq conducteurs avec mise à la terre.
• Eau de refroidissement : température d'entrée ≤ 20 ℃ ; pression d'entrée 0,2–0,3 MPa ; débit ≥ 0,8 m3/h.
• L'échappement de la pompe mécanique nécessite une conduite d'évacuation.

Caractéristiques techniques

• Modèle : DXMS-450C.
• Dimension chambre : Φ450 mm × H460 mm ; matériau : acier inoxydable SUS304.
• Pompe turbomoléculaire : FF-160/620 (refroidie par eau) ; pompe mécanique : 8 L/s.
• Vide ultime : meilleur que 8×10^-5 Pa.
• Hublots d'observation : Φ100 mm ×2 avec obturateurs manuels.
• Table substrat : Φ150 mm ; chauffage ≥ 500 ℃ ; rotation 2–10 rpm ; polarisation 0–200 V.
• Cibles : deux cibles magnétron 4 pouces refroidies par eau (compatibles RF & DC).
• Puissance de dépôt : RF 500 W (accord automatique), DC 1000 W.
• Uniformité de dépôt : ≤ ±5 % (zone 5 pouces) ; ≤ ±3 % (zone 2 pouces).
• Contrôle gaz : MFC 3 canaux (Ar, O2, N2) alimentant via vanne CF16.
• Alimentation électrique : 380 V / 50 Hz triphasé ; puissance système recommandée ~5 kW.
• Exigences eau de refroidissement : entrée ≤ 20 ℃, pression 0,2–0,3 MPa, débit ≥ 0,8 m3/h.
