Coulée sous vide petites séries DXD-500A

unitaireindustriellepour la chaudronnerie

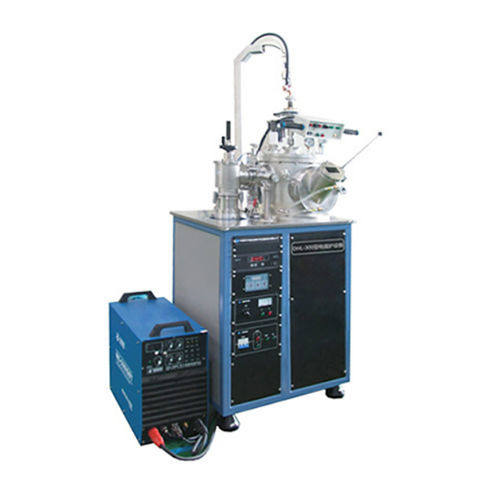

Le système de four à arc DXD-500A est conçu pour la fusion de métaux et alliages à haut point de fusion et pour la production de matériaux amorphes massifs par coulée par aspiration sous vide. Il est destiné à la recherche en laboratoire et à la production à petite échelle en métallurgie sous vide et au développement de nouveaux matériaux.

Composition

• Chambre à vide du four à arc électrique
• Alimentation pour arc électrique et fusion par arc
• Creuset en cuivre refroidi par eau à 5 positions (manipulateur rotatif)
• Dispositif de coulée par aspiration sous vide
• Agitation magnétique
• Circuit de gaz de travail
• Pompes du système (pompe moléculaire, pompe mécanique) et vanne à chicane
• Mesure du vide
• Système de commande électrique et machine d'installation

Résumé
L'équipement de four à arc DXD-500A est destiné à la fusion de métaux ou d'alliages à haut point de fusion et à la préparation de matériaux amorphes massifs par coulée par aspiration ; il convient à la recherche scientifique et à la petite production en métallurgie sous vide et au développement de nouveaux matériaux.

Caractéristiques / spécifications techniques

• Modèle : DXD-500A
• Chambre de fusion par arc : chambre à vide cylindrique horizontale à porte frontale, dimensions Ø300 × 340 mm
• Configuration du système de vide : pompe moléculaire, pompe mécanique, vanne à chicane
• Pression ultime : ≤6.67 × 10-4 Pa
• Temps de récupération du vide : atteint 5 × 10-3 Pa en 20 min (après courte exposition à l'air et injection de chlore sec, puis commencer l'évacuation)
• Courant de fusion : courant de fonctionnement long terme 700–900 A
• Creuset de fusion : 5 positions (coque hémisphérique) — trois postes de fusion d'alliage (avec agitation magnétique), un poste de coulée par aspiration (120 × 120 mm), un poste de fusion pour dégazage ; poids d'échantillon typique : 50 g (fer en référence)
• Équipement de coulée par aspiration sous vide : fourni avec 1 moule standard de coulée par aspiration
• Équipement d'amorçage de l'arc : amorçage haute fréquence (méthode de mise à feu de l'arc)
• Encombrement au sol : 1400 mm (longueur) × 1100 mm (largeur) × 2300 mm (hauteur)
