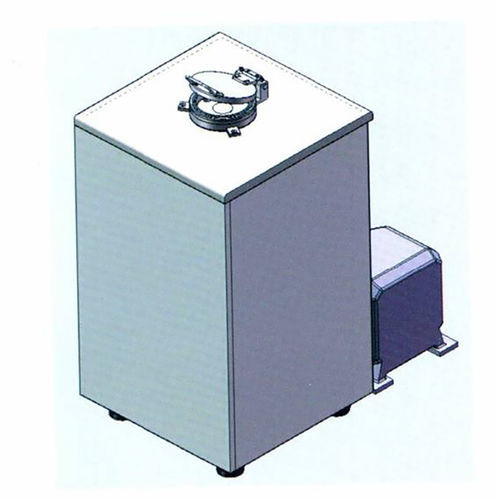

Machine d'évaporation sous vide DXALD
Ajouter à mes favoris
Ajouter au comparateur
Description
Présentation
Indice technique
Caractéristiques / spécifications techniques
- Le système de croissance de films à couche atomique unique (DXALD) est un équipement de dépôt par couches atomiques (ALD) conçu pour la croissance contrôlée et précise de films minces de métaux, d'oxydes, de carbures et de divers matériaux semi‑conducteurs ou supraconducteurs, destiné à la recherche et à l'enseignement.
- L'appareil propose des paramètres d'essai flexibles, un fonctionnement fiable et une interface homme‑machine facile à utiliser pour répondre aux exigences complexes de revêtement en milieu universitaire et en instituts scientifiques.
- DXALD est principalement utilisé pour la croissance de films diélectriques tels que les oxydes conducteurs transparents et Al2O3 ; le ZnO est donné comme matériau déposé représentatif.
Indice technique
- Vide ultime : 5 Pa
- Taux de fuite global : < 10^-8 Pa·L/s
- Chambre à vide :
- Cavité sous vide : cavité sous vide
- Matériau / structure : acier inoxydable soudé à l'arc d'argon avec couvercle supérieur amovible
- Orifice d'évacuation inférieur : raccordement à une pompe à vide à sec
- Chauffage du substrat : système de chauffage externe, plage de température de la température ambiante à 500 °C, continu et réglable
- Taille du substrat : Ø 50–100 mm
- Uniformité d'épaisseur : pour film ZnO Ø 100 mm, uniformité d'épaisseur < ±1%
- Transport des gaz ALD / circuits gaz :
- Circuit source liquide : personnalisé
- Circuit source gazeuse : personnalisé
- Système d'évacuation :
- Pompe à vide sèche sans huile bilatérale : 1 jeu
- Canalisation de vide : 1 jeu
- Contrôle du vide : jauge Pirani — plage de mesure : 1,0×10^-5 Pa à 1×10^-2 Pa
- Collecte de données et IHM : 1 jeu
- Système de commande informatique / alimentations et contrôles :
- Alimentation chauffage échantillon : 1 jeu
- Vanne d'échange magnétique : 1 jeu
- Alimentation commande principale : 1 jeu
- Structure d'installation : acier soudé, masque à dégagement rapide ; roulettes fixables et mobiles
- Dimensions de l'équipement (L×l×H) : 600 × 600 × 1200 mm
Caractéristiques / spécifications techniques
- Série modèle : DXALD (Single Atomic Layer Film Growing Equipment)
- Capacité de vide ultime : 5 Pa
- Taux de fuite : < 10^-8 Pa·L/s
- Taille de substrat prise en charge : Ø 50–100 mm
- Plage du chauffage du substrat : température ambiante à 500 °C (continu, réglable)
- Évacuation du vide : pompe à vide à sec sans huile (1 jeu)
- Empreinte typique : 600 × 600 × 1200 mm
- Exemple de film cible et uniformité : ZnO sur Ø 100 mm, uniformité d'épaisseur < ±1%
