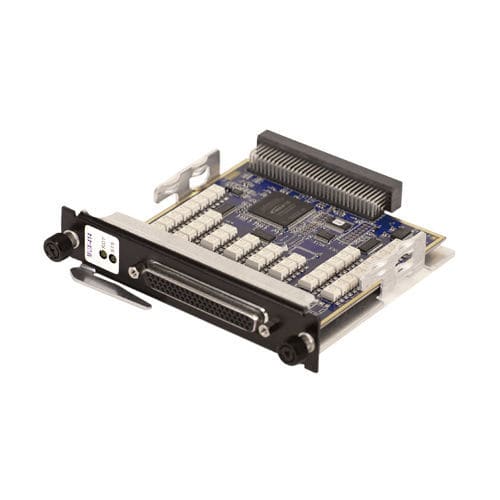

Multiplexeur carte DNx-MUX-414 series

La carte DNR/DNF/DNA-MUX-414 fournit 14 commutateurs indépendants un par trois pour une utilisation avec les châssis RACKtangle, FlatRACK et Cube d'UEI respectivement. Les cartes MUX-414 sont conçues pour être utilisées dans une grande variété d'applications de commutation et de contrôle numérique et en particulier pour réaliser des connexions dans les applications SIL. Dans une application SIL typique, cela permet à chaque signal de l'ordinateur de vol d'être connecté à l'entraîneur réel, à un dispositif simulé, à un troisième signal de test ou d'erreur, ou laissé ouvert pour simuler un fil cassé ou une autre condition de circuit ouvert. Chaque canal est capable de commuter des tensions jusqu'à ±48 VDC, des formes d'onde AC avec des pics inférieurs à ±48 VDC ou des signaux sinusoïdaux jusqu'à 34Vrms. Chaque canal est conçu pour un fonctionnement continu à 1 A DC ou ACrms avec une résistance de commutation inférieure à 0,2 Ohm (typique, sans les câbles externes). Les taux de commutation jusqu'à 250 Hz sont pris en charge et tous les canaux fonctionnent par défaut avec un relais de type "break-before-make". Chaque carte fournit une isolation de 350 VDC entre les canaux, ainsi qu'entre la carte, le cube et les autres cartes d'E/S installées. Toutes les connexions s'effectuent par le biais d'un connecteur D à 62 broches très pratique, ce qui permet d'obtenir sans problème des câbles ou des connecteurs correspondants. Les utilisateurs peuvent également connecter les cartes DNx-MUX-414 à notre populaire panneau à bornes à vis DNA-STP-62 via les câbles DNA-CBL-62. Ces câbles sont entièrement blindés et sont disponibles en longueurs de 1, 3, 6, 10 et 20 pieds.
