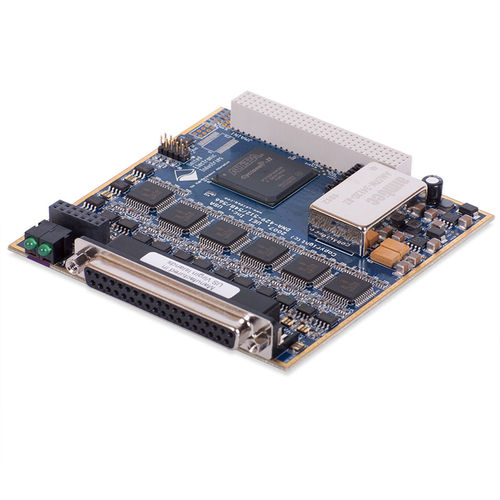

Carte d'interface multivoies DNx-429-566 series

ARINC 429

La DNx-429-566 est une interface de communication ARINC-429 à 12 canaux (6 TX, 6 RX). La carte est entièrement conforme à la spécification ARINC 429 et supporte les opérations à haute vitesse (100 kHz) et à basse vitesse (12,5 kHz). La vitesse du canal est sélectionnable par logiciel dans des banques de deux canaux. L'intégrité des données, même lorsque tous les canaux sont réglés en mode haute vitesse, est assurée par l'utilisation de FIFO de 256 mots sur tous les canaux RX et TX. Les canaux de réception ont la possibilité de filtrer sur les étiquettes afin que seules les données des canaux sélectionnés soient capturées. Le filtre peut être réglé pour transmettre les données provenant de 1 à 255 étiquettes, ou peut être désactivé pour que toutes les données soient capturées, quelle que soit leur source. L'utilisateur peut également choisir, étiquette par étiquette, si toutes les données sont transférées ou seulement celles qui ont été modifiées depuis la dernière transmission. Chaque canal peut être configuré de manière à ce que le filtrage de la réception des données soit également pris en charge sur la base de l'identificateur de source/destination (bits 9 et 10). Les mots qui correspondent à l'IDS souhaité sont transmis, tandis que ceux qui ne correspondent pas sont ignorés. Chaque mot reçu peut être horodaté avec la date et l'heure de réception (résolution de 10 µs). Les erreurs de parité peuvent être signalées et les données errantes piégées au niveau de la carte, ou les canaux RX peuvent être configurés pour pour transmettre des données avec un bit de parité illégal.
