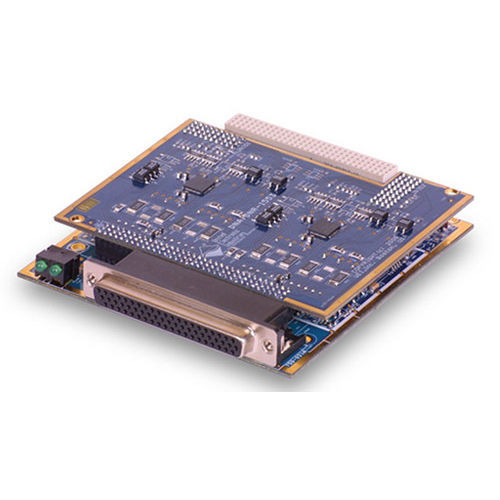

Carte d'interface FPGA DNx-1553-553 series

EthernetindustrielleMIL-STD-1553

Carte d'interface MIL-STD-1553 à deux canaux DNx-1553-553, DNA-1553-553, DNR-1553-553, DNF-1553-553 Caractéristiques 2 interfaces de bus indépendantes, doublement redondantes Modes contrôleur de bus (BC), terminal distant (RT) ou moniteur de bus (MT) Simulation de RT multiples jusqu'à 32 RT Prise en charge de 1553A, 1553B (y compris la notice 2) et 1553C Transformateur ou couplage direct convertisseur 1553 vers Ethernet La carte DNx-1553-553 est une carte MIL-STD-1553 à deux canaux de haute performance qui constitue un parfait convertisseur MIL-STD-1553 vers Ethernet. Chaque canal fonctionne de manière totalement indépendante et fournit une interface MIL STD 1553 complète, double et redondante. Chaque canal peut être configuré comme MIL STD 1553a, MIL STD 1553b, MIL STD 1553c, et l'interface "b" implémente entièrement les avis de spécification 1 et 2. Chaque canal est couplé à un transformateur, bien que le couplage direct soit disponible en option. La plupart des fonctions de la carte 1553 sont implémentées par le FPGA embarqué. Cela réduit considérablement la charge imposée au CPU du Cube et garantit que la DNx-1553-553 n'interfère pas avec la fonctionnalité des autres cartes d'E/S installées. Chaque canal peut être configuré indépendamment comme contrôleur de bus (BC), borne distante (RT) ou moniteur de bus (MT). En tant que contrôleur de bus, la carte prend en charge tous les transferts standard BC-RT, RT-BC et RT-RT, ainsi que la messagerie par code de mode, One-shot et Broadcast. La prise en charge des terminaux distants permet à la carte d'être réglée sur une seule adresse RT, ou d'émuler l'ensemble du bus jusqu'à 32 RT différents. L'implémentation du RT prend en charge la mise en mémoire tampon de messages simples, doubles et circulaires. Le mode de surveillance du bus (MT) permet de surveiller toute l'activité, ou de sélectionner l'activité en fonction de l'adresse RT ou du code de mode.
